MOS管源漏极本质与判定方法详解

1. 从命名逻辑理解MOS管源漏极本质

在模拟电路设计中，PMOS和NMOS的源极（Source）与漏极（Drain）区分一直是初学者的痛点。传统教材往往直接给出结论，却很少解释命名的底层逻辑。要真正掌握这个知识点，我们需要回到半导体物理的本源，从载流子运动的角度建立直观认知。

1.1 英文术语的场景化解读

MOS管的三个电极命名源自英文单词的场景化应用：

• Source（源极）：字面意思是"源头"，对应载流子的发源地
• Drain（漏极）：原意为"排水沟"，象征载流子的最终去向
• Gate（栅极）：如同水闸的栅栏，控制载流子的通过与否

这个命名体系实际上构建了一个流体力学模型：载流子从源头（Source）出发，经过受控的闸门（Gate），最终流入排水系统（Drain）。这种类比完美诠释了MOS管的工作原理。

关键理解：源极和漏极的定义不是固定的，而是取决于载流子的流动方向。这就是为什么PMOS和NMOS的源漏极"看起来相反"的根本原因。

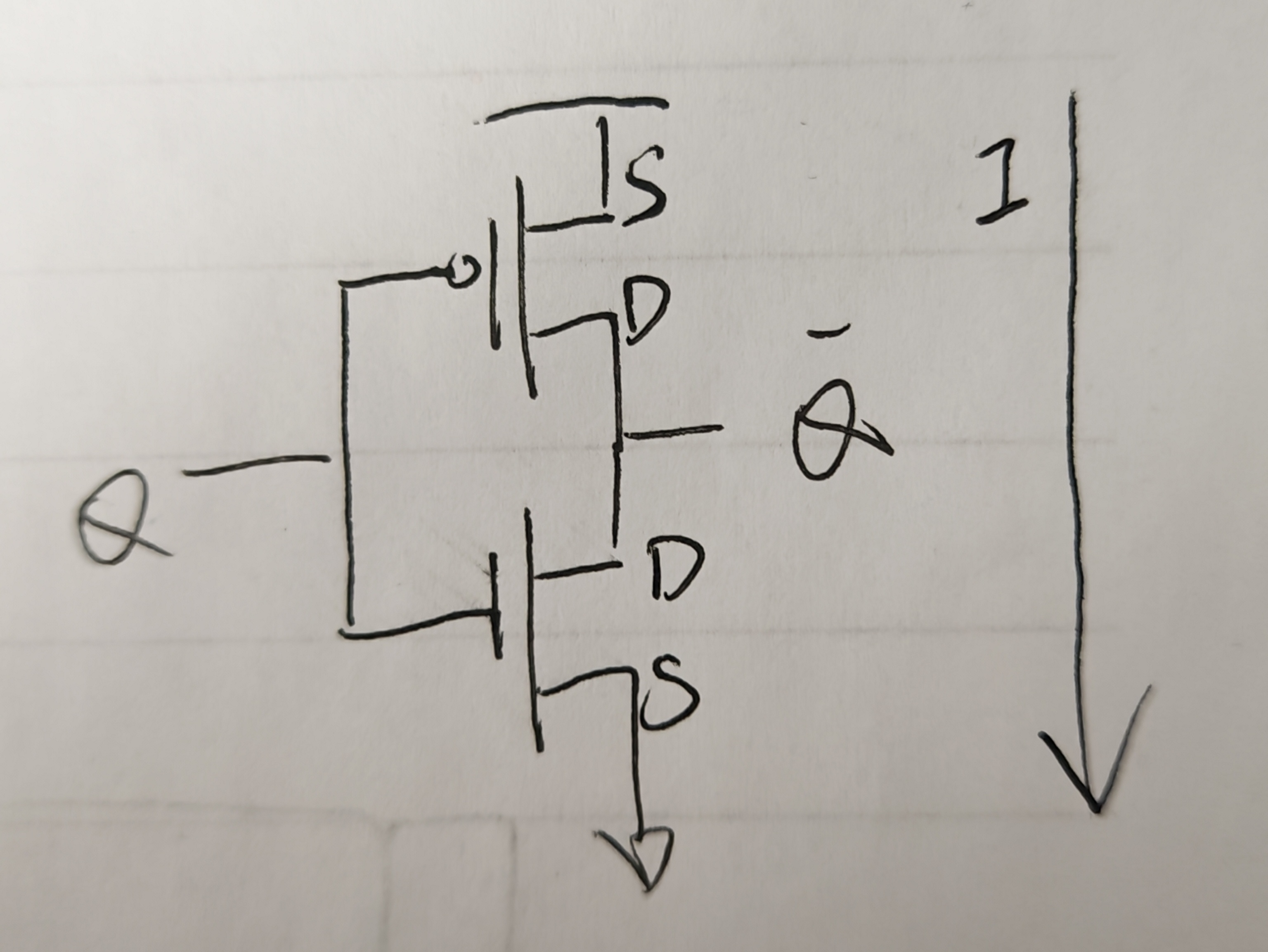

1.2 载流子运动的物理本质

MOS管的工作依赖于两种载流子：

• NMOS：主要载流子是电子（带负电）
• PMOS：主要载流子是空穴（等效正电荷）

这两种载流子的运动特性决定了源漏极的定义：

1. 对于NMOS：

   • 电子从源极出发流向漏极
   • 传统电流方向与电子运动相反（从漏到源）

2. 对于PMOS：

   • 空穴从源极出发流向漏极
   • 传统电流方向与空穴运动相同（从源到漏）

2. PMOS与NMOS源漏极判定方法

2.1 电压关系判定法（实操首选）

在实际电路分析中，最可靠的方法是通过电压关系判断：

NMOS判定步骤：

1. 找出电位最低的电极——这是源极
2. 电位较高的电极——这是漏极
3. 栅极电压相对源极决定导通程度

PMOS判定步骤：

1. 找出电位最高的电极——这是源极
2. 电位较低的电极——这是漏极
3. 栅极电压相对源极决定导通程度

实测技巧：用万用表二极管档测量，源极到漏极会有体二极管压降（NMOS：源极接黑表笔；PMOS：源极接红表笔）

2.2 电路符号记忆法

通过标准符号快速识别：

• NMOS符号：
  • 箭头指向栅极的是源极
  • 箭头方向表示衬底到沟道的PN结方向
• PMOS符号：
  • 箭头背向栅极的是源极
  • 箭头表示沟道到衬底的PN结方向

2.3 版图结构识别法

对于IC设计人员，从版图结构判断更为直接：

• 源极特征：
  • 通常连接体区（bulk）
  • 在标准单元中多与电源/地直接相连
  • 可能设计为环形结构包围漏极
• 漏极特征：
  • 一般作为信号输出端
  • 结构相对独立
  • 在存储器单元中连接位线

3. 实际应用中的特殊场景处理

3.1 对称MOS管的源漏互换

现代深亚微米工艺中的MOS管往往设计为对称结构，此时源漏极可互换。判断依据变为：

1. 工作状态下电位关系
2. 体二极管导通方向
3. 电路功能需求

设计经验：在开关电路中，通常将承受高电压的一侧作为漏极，以优化耐压特性。

3.2 衬底连接的影响

当衬底（Bulk）不连接源极时，会产生背栅效应：

• 形成寄生双极晶体管
• 阈值电压随源衬电压变化
• 可能引发闩锁效应（Latch-up）

解决方案：

• 确保PMOS衬底接最高电位
• 确保NMOS衬底接最低电位
• 在版图中添加足够的保护环

3.3 功率MOS管的特殊结构

功率器件（如LDMOS）的源漏判定需注意：

• 漏极设计为扩展漂移区
• 源极与栅极采用叉指结构
• 可能存在多个源极并联

4. 常见误区与验证方法

4.1 典型错误认知

1. 外形判断误区：

   • 误认为封装引脚固定对应源漏
   • 实际需以datasheet为准

2. 电流方向混淆：

   • 忽略电子流与传统电流的区别
   • 混淆PMOS/NMOS的电流方向

3. 符号理解错误：

   • 将箭头方向误认为电流方向
   • 未区分增强型/耗尽型符号差异

4.2 实验验证方案

基础验证电路：

circuit复制NMOS验证：
VDD ──┬───漏极
      │
     [R]
      │
      ├───栅极（接控制信号）
      │
GND ──┴───源极

PMOS验证：
VDD ──┬───源极
      │
     [R]
      │
      ├───栅极（接控制信号）
      │
GND ──┴───漏极

验证步骤：

1. 搭建上述电路
2. 栅极施加阶梯电压
3. 测量漏源电流变化
4. 验证导通特性是否符合预期

4.3 仿真验证技巧

使用SPICE仿真时关键观察点：

1. 工作点分析（OP）：

   • 确认各极电位关系
   • 检查体二极管偏置状态

2. 传输特性曲线：

   • NMOS：Vgs从0开始增加
   • PMOS：Vgs从0开始减小

3. 瞬态分析：

   • 观察开关过程中的电流方向
   • 检查导通电阻特性

5. 进阶应用案例分析

5.1 CMOS传输门中的源漏识别

在典型的CMOS传输门中：

• 输入输出端可能互换角色
• 源漏极随信号方向动态变化
• 需要分析瞬时电压关系

设计要点：

• 保证任意时刻至少一个MOS管完全导通
• 考虑体效应导致的阈值电压变化
• 布局时注意源漏对称性设计

5.2 存储器单元中的特殊连接

在SRAM 6T单元中：

• 存取管的源极连接位线
• 驱动管的源极连接存储节点
• 负载管的源极连接VDD

分析技巧：

1. 静态时根据电位关系判断
2. 读写操作时考虑瞬态变化
3. 注意位线预充电状态的影响

5.3 模拟电路中的匹配设计

在差分对等匹配电路中：

• 必须保证源漏方向一致
• 版图采用共质心结构
• 注意周边环境对称性

匹配设计黄金法则：相同的源漏方向+完全对称的版图环境+一致的寄生参数

6. 实际设计中的经验总结

经过多年IC设计实践，我总结出以下源漏判断心得：

1. 工艺角影响：

   • 在不同工艺角下阈值电压变化
   • 可能导致弱反型区的源漏角色互换
   • 需要蒙特卡洛仿真验证

2. 温度效应：

   • 高温下漏电流增大
   • 可能引发意外的源漏导通
   • 需进行温度扫描分析

3. 可靠性考量：

   • 热载流子效应主要影响漏极
   • NBTI效应主要影响PMOS源极
   • 设计时需要预留安全裕度

4. 版图技巧：

   • 源极通常布置更多接触孔
   • 漏极需要优化电场分布
   • 高频电路要注意源极电感效应

掌握这些判断方法和设计经验后，在实际工作中就能快速准确地识别PMOS和NMOS的源漏极，为后续的电路分析和设计打下坚实基础。记住，理解载流子的本质运动规律才是解决这个问题的核心钥匙。
