Live555流媒体框架核心架构与实现解析

1. Live555 流媒体框架概述

Live555 是一个开源的跨平台流媒体处理框架，广泛应用于实时音视频传输领域。作为一名长期从事流媒体开发的工程师，我经常使用 Live555 构建各种流媒体应用。今天，我将从架构设计的角度，深入剖析这个框架的核心组件和工作原理。

Live555 的核心架构主要由四个层次组成：

1. UsageEnvironment：提供运行环境和错误处理机制
2. BasicUsageEnvironment：实现基础功能的具体环境
3. liveMedia：包含 RTSP 服务器和各类流媒体编码类
4. groupsock：管理网络层套接字操作

这个框架采用单线程异步 I/O 模型，以 TaskScheduler 和 UsageEnvironment 为核心基础类，通过事件驱动机制处理定时任务和网络 I/O。这种设计使得 Live555 能够在单线程中高效处理多个并发流媒体会话。

提示：Live555 虽然功能强大，但学习曲线较陡。理解其架构设计对于高效使用和二次开发至关重要。

2. 核心基础类解析

2.1 TaskScheduler 与 UsageEnvironment 的协作机制

TaskScheduler 和 UsageEnvironment 是 Live555 框架的双核心，构成了整个框架的事件驱动、单线程、异步 I/O 模型基础。

2.1.1 类关系设计

UsageEnvironment 持有一个 TaskScheduler 的引用，这种设计体现了清晰的职责划分：

cpp复制class UsageEnvironment {
protected:
  UsageEnvironment(TaskScheduler& scheduler); // 构造时传入
private:
  TaskScheduler& fScheduler; // 成员引用
public:
  TaskScheduler& taskScheduler() const { return fScheduler; }
};

典型的使用模式如下：

cpp复制TaskScheduler* scheduler = BasicTaskScheduler::createNew();
UsageEnvironment* env = BasicUsageEnvironment::createNew(*scheduler);

这种设计实现了：

• UsageEnvironment 依赖 TaskScheduler 提供事件调度能力
• TaskScheduler 通过 UsageEnvironment 暴露给上层使用
• 两者共同构成了框架的基础设施

2.1.2 UsageEnvironment 的核心功能

UsageEnvironment 作为抽象基类，主要提供以下能力：

1. 错误处理：

   • setResultMsg() 设置错误信息
   • getErrno() 获取错误码

2. 日志输出：

   • 重载流操作符 operator<<() 用于打印调试信息

3. 任务调度访问：

   • taskScheduler() 获取关联的 TaskScheduler

4. 扩展字段：

   • liveMediaPriv, groupsockPriv 供内部模块存储私有数据

5. 资源回收：

   • reclaim() 配合引用计数安全删除自身

2.1.3 TaskScheduler 的核心功能

TaskScheduler 同样是抽象基类，定义了单线程事件驱动引擎的接口：

TaskScheduler 是 Live555 真正的"心脏"，所有异步操作（网络、文件、定时器）都由它调度，保证了单线程无锁执行的高效性。

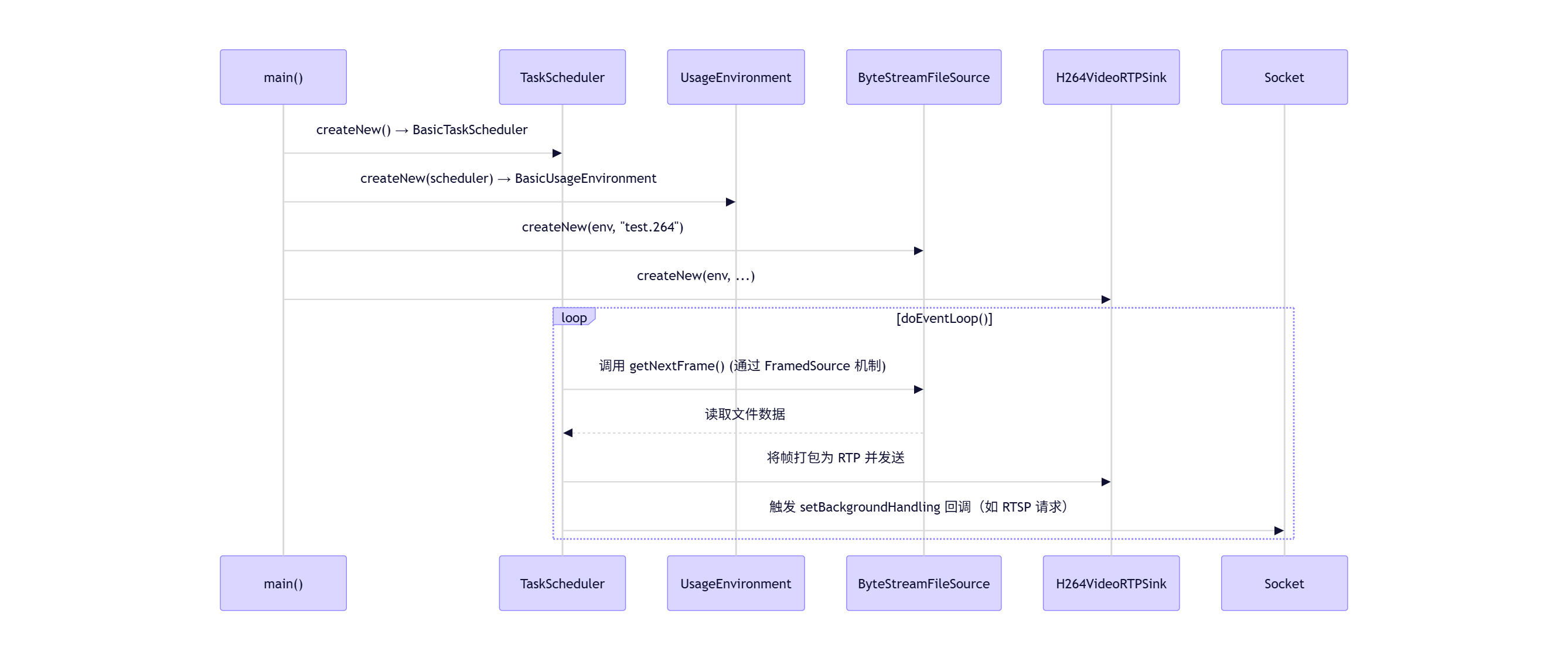

2.2 典型工作流程分析

Live555 的工作流程体现了清晰的事件驱动模型：

1. 对象创建时注入环境：

   • 所有 Live555 对象（如 RTPSink、FramedSource）构造时接收 UsageEnvironment&
   • 这使得它们可以使用 *env << "..." 打印日志
   • 可以调用 env->taskScheduler() 安排任务

2. I/O 事件驱动：

   • 当 socket 有数据到达（如 RTSP DESCRIBE 请求）
   • TaskScheduler 调用注册的 BackgroundHandlerProc
   • 处理函数通过 UsageEnvironment 输出响应或报错

3. 跨线程通信：

   cpp复制triggerEvent(myEventId, frameData); // 线程安全！


   • 主线程的 doEventLoop() 会调用预设的 eventHandlerProc
   • 在 Live555 线程上下文中处理帧数据

4. 资源统一管理：

   • 错误信息通过 env->setResultMsg() 设置
   • 所有模块可以通过 env->getResultMsg() 获取最近错误

经验分享：在实际开发中，我经常遇到需要从其他线程通知 Live555 主线程的情况。triggerEvent() 机制是线程安全的，但要注意事件处理不能阻塞，否则会影响整个事件循环。

3. 视频帧生产者 FramedSource 详解

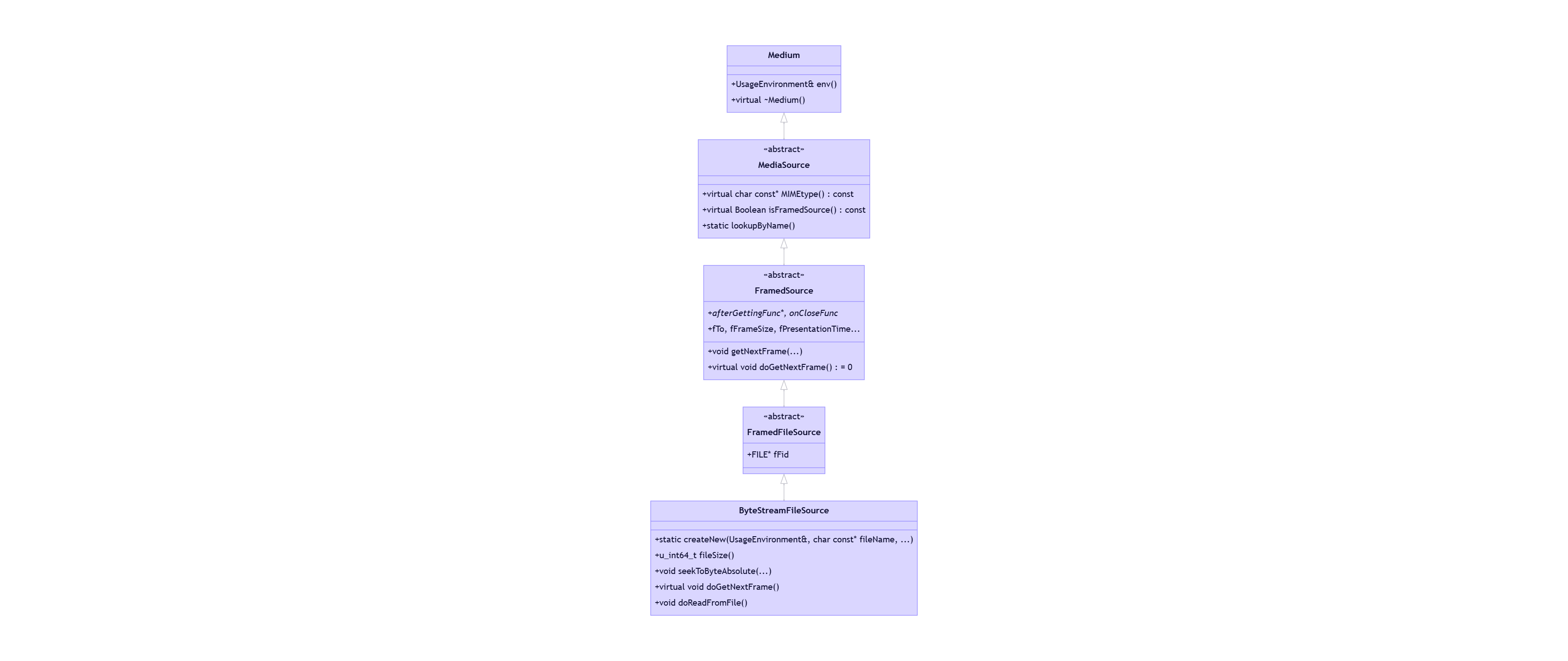

3.1 FramedSource 类体系

FramedSource 是一个关键抽象类，代表能够生产按帧组织的数据流的源。它继承自 Medium → MediaSource，形成了一套完整的媒体源体系。

典型继承链示例：

code复制Medium → MediaSource → FramedSource → FramedFileSource → ByteStreamFileSource

3.1.1 各层级职责

1. MediaSource - 媒体源抽象基类：

   • 提供 MIME 类型查询（如 "video/H264"）
   • 支持运行时类型识别（RTTI）
   • 提供静态查找功能 lookupByName()

2. FramedSource - 帧式数据源抽象基类：

   • 定义 getNextFrame() 方法请求下一帧数据
   • 实现基于回调的异步 I/O 模型
   • 支持非阻塞等待下一帧数据

3. FramedFileSource - 文件源抽象子类：

   • 持有一个打开的文件指针 (FILE*)
   • 为具体文件源实现提供基础

4. ByteStreamFileSource - 文件字节流源：

   • 实现从普通文件读取原始字节流
   • 可控制帧大小和每帧播放时间

3.2 FramedSource 核心机制

3.2.1 异步帧获取机制

FramedSource 定义了基于回调的异步 I/O 模型：

cpp复制void FramedSource::getNextFrame(
    unsigned char* to,           // 输出缓冲区
    unsigned maxSize,            // 缓冲区大小
    afterGettingFunc* afterGettingFunc,  // 帧就绪回调
    void* clientData,            // 回调上下文数据
    onCloseFunc* onClose,        // 源关闭回调
    void* onCloseClientData      // 关闭回调上下文
) {
  if (fIsCurrentlyAwaitingData) {
    envir() << "FramedSource[" << this << "]::getNextFrame(): attempting to read more than once at the same time!\n";
    envir().internalError();
  }

  fTo = to;
  fMaxSize = maxSize;
  fNumTruncatedBytes = 0;
  fDurationInMicroseconds = 0;
  fAfterGettingFunc = afterGettingFunc;
  fAfterGettingClientData = clientData;
  fOnCloseFunc = onClose;
  fOnCloseClientData = onCloseClientData;
  fIsCurrentlyAwaitingData = True;

  doGetNextFrame();
}

工作流程：

1. 上游 RTPSink 调用 getNextFrame() 请求一帧
2. FramedSource 保存回调和缓冲区信息
3. 调用纯虚函数 doGetNextFrame() 由子类实现
4. 子类完成读取后调用 FramedSource::afterGetting(this)
5. 触发 afterGettingFunc 回调将帧数据交还给上游

关键约束：

• 同一时间只能有一个 getNextFrame() 请求在处理
• 子类不能直接调用用户回调，必须通过 afterGetting()

3.2.2 帧元数据输出

子类在 doGetNextFrame() 中需设置以下成员变量：

这些值会在 afterGetting() 中作为参数传给用户回调。

3.2.3 生命周期管理

FramedSource 提供了两种停止机制：

1. 主动停止 - stopGettingFrames()：

   cpp复制void FramedSource::stopGettingFrames() {
     fIsCurrentlyAwaitingData = False;
     fAfterGettingFunc = NULL;
     fOnCloseFunc = NULL;
     doStopGettingFrames();
   }


   • 由消费者（如 RTPSink）发起
   • 典型场景：RTSP 客户端发送 TEARDOWN

2. 被动关闭 - handleClosure()：

   cpp复制void FramedSource::handleClosure() {
     fIsCurrentlyAwaitingData = False;
     if (fOnCloseFunc != NULL) {
       (*fOnCloseFunc)(fOnCloseClientData);
     }
   }


   • 由数据源内部触发（如文件读到 EOF）
   • 仅通知上游"我挂了"，不清理整个会话

状态机关系：

避坑指南：我曾遇到过因未正确处理 stopGettingFrames() 导致资源泄漏的问题。务必确保在析构时调用 stopGettingFrames()，并正确实现子类的 doStopGettingFrames() 来释放资源。

3.3 典型使用场景

流化原始 H.264 文件的典型代码：

cpp复制// 1. 创建字节流源
ByteStreamFileSource* fileSource =
    ByteStreamFileSource::createNew(*env, "test.264");

// 2. 包装为 H.264 帧解析器
H264VideoStreamFramer* framer =
    H264VideoStreamFramer::createNew(*env, fileSource);

// 3. 创建 RTP Sink 并启动
H264VideoRTPSink* sink =
    H264VideoRTPSink::createNew(*env, &rtpGroupsock, 96);
sink->startPlaying(*framer, afterPlaying, NULL);

这个管道中：

• ByteStreamFileSource 提供原始字节
• H264VideoStreamFramer 解析 NAL 单元
• H264VideoRTPSink 将帧打包为 RTP

4. 视频流的过滤和解析

4.1 FramedFilter 设计解析

FramedFilter 是一个重要的基类，用于处理和转换媒体流数据。它继承自 FramedSource，本身就是一个能够提供帧级数据的来源，但作为"中间件"，它可以接收来自另一个 FramedSource 的数据，并在转发给下游之前进行处理或转换。

核心实现：

cpp复制FramedFilter::FramedFilter(UsageEnvironment& env,
               FramedSource* inputSource)
  : FramedSource(env),
    fInputSource(inputSource) {
}

FramedFilter::~FramedFilter() {
  Medium::close(fInputSource);
}

void FramedFilter::doStopGettingFrames() {
  FramedSource::doStopGettingFrames();
  if (fInputSource != NULL) fInputSource->stopGettingFrames();
}

关键设计特点：

1. 包装一个上游的 FramedSource
2. 可以处理数据后再输出
3. 析构时自动关闭上游源
4. 停止时级联停止上游源

4.2 视频相关过滤器类

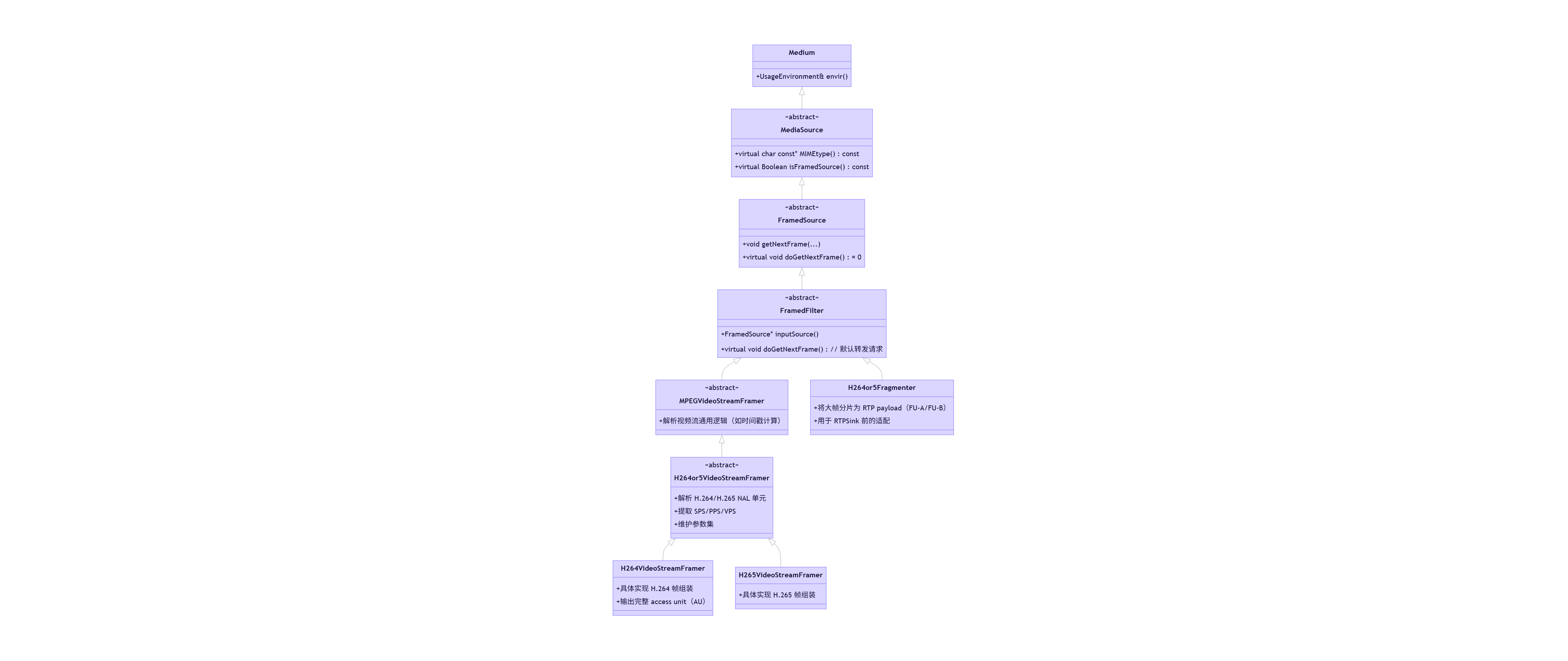

4.2.1 类继承关系

4.2.2 各类职责

1. MPEGVideoStreamFramer：

   • 处理视频流通用逻辑（时间戳计算等）
   • 作为 H.264/H.265 解析器的父类
   • 实现与编解码无关的通用功能

2. H264or5VideoStreamFramer：

   • 识别 NAL 单元
   • 提取 SPS/PPS/VPS 参数集
   • 为具体格式解析器提供基础设施

3. H264VideoStreamFramer：

   • 专门针对 H.264 格式的解析器
   • 从字节流中组装完整的 Access Unit
   • 提供已解析的 H.264 视频帧

4. H264or5Fragmenter：

   • 将大视频帧分割成适合 RTP 传输的小包
   • 支持 FU-A/FU-B 分片模式
   • 解决大帧网络传输问题

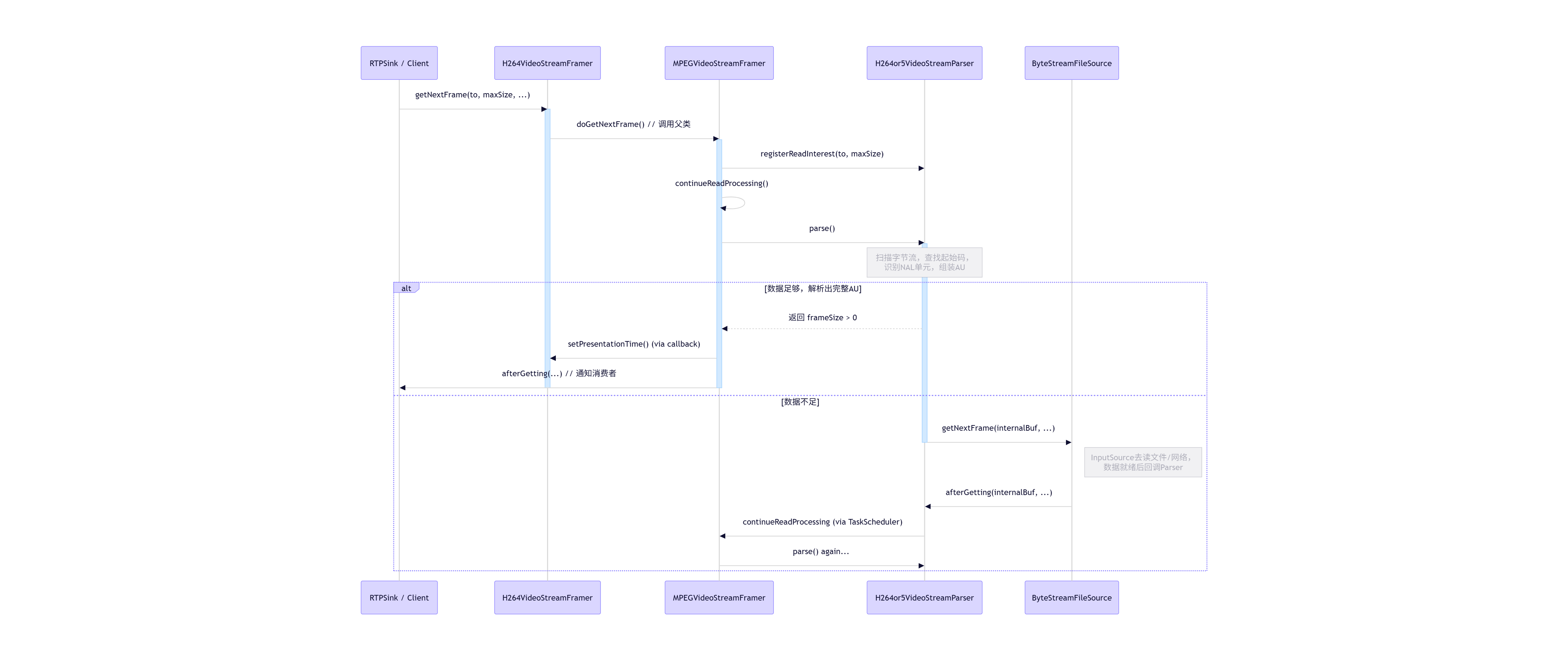

4.2.3 正常解析流程

1. 原始字节流进入 ByteStreamFileSource
2. H264VideoStreamFramer 解析出 NAL 单元
3. H264or5Fragmenter 根据需要分片
4. H264VideoRTPSink 打包为 RTP 包

性能提示：在实际项目中，我发现过多的过滤器层级会影响性能。对于简单场景，可以考虑合并部分过滤器功能，减少数据拷贝和上下文切换。

5. RTP 调度与发送机制

5.1 关键类解析

5.1.1 RTPSink 类

RTPSink 是可实例化的具备完整 RTP 会话能力的基类，但不处理帧数据打包逻辑：

RTPSink 不关心媒体帧内容，只负责 RTP 传输层功能。

5.1.2 MultiFramedRTPSink 类

MultiFramedRTPSink 是 RTP 媒体打包的调度引擎，为多帧聚合、大帧分片提供通用框架：

打包发送逻辑核心：

cpp复制void MultiFramedRTPSink::buildAndSendPacket(Boolean isFirstPacket) {
  // 设置 RTP 头部
  unsigned rtpHdr = 0x80000000; // Version=2, P=0, X=0, CC=0
  rtpHdr |= (fRTPPayloadType<<16);
  rtpHdr |= fSeqNo;
  fOutBuf->enqueueWord(rtpHdr);

  // 预留时间戳位置
  fTimestampPosition = fOutBuf->curPacketSize();
  fOutBuf->skipBytes(4);

  fOutBuf->enqueueWord(SSRC());

  // 预留特殊头部空间
  fSpecialHeaderPosition = fOutBuf->curPacketSize();
  fSpecialHeaderSize = specialHeaderSize();
  fOutBuf->skipBytes(fSpecialHeaderSize);

  // 开始填充帧
  packFrame();
}

5.1.3 H264VideoRTPSink 与 H264or5Fragmenter

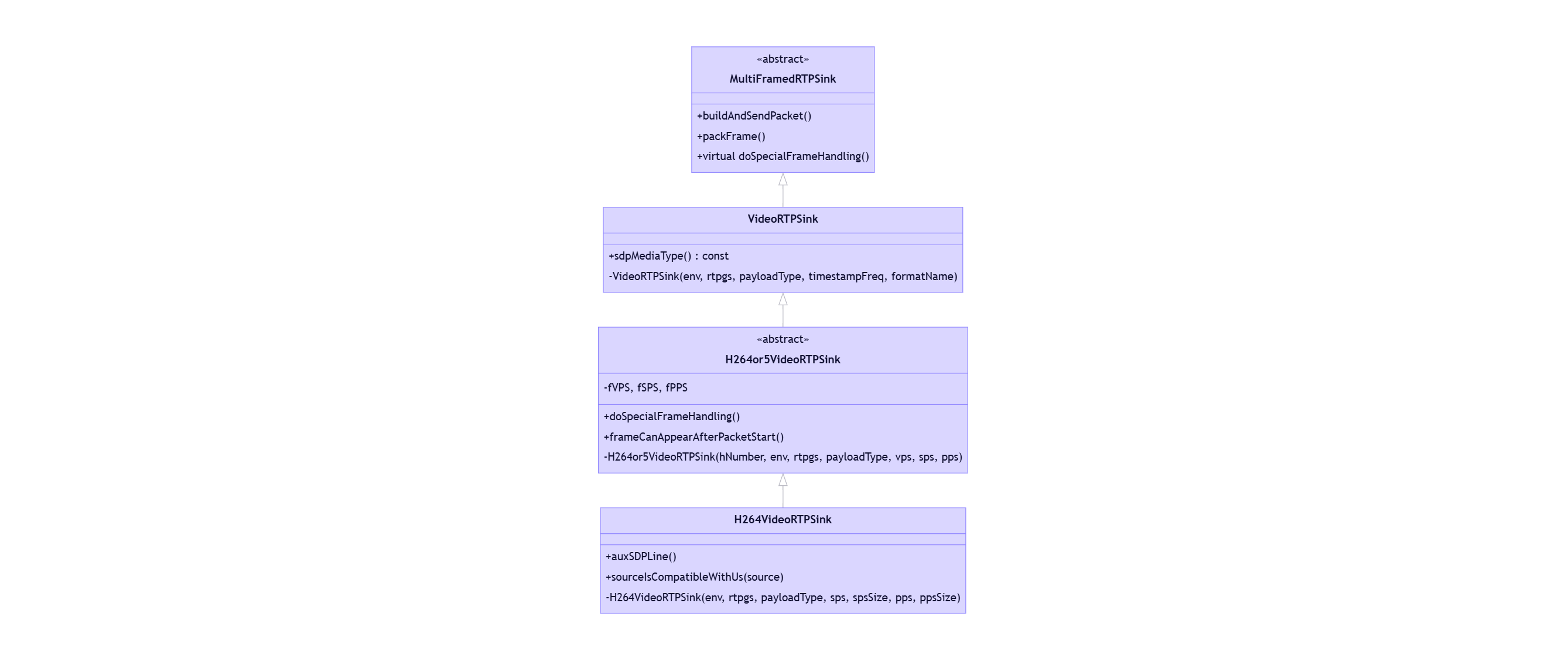

H264VideoRTPSink 继承层次：

协作机制：

cpp复制Boolean H264or5VideoRTPSink::continuePlaying() {
  if (fOurFragmenter == NULL) {
    fOurFragmenter = new H264or5Fragmenter(...);
  }
  fSource = fOurFragmenter; // 关键！将 Fragmenter 设为自己的 source
  return MultiFramedRTPSink::continuePlaying();
}

数据流：

• Fragmenter 的输出 = RTPSink 的输入
• 每次 packFrame() → Fragmenter::doGetNextFrame()

Marker Bit 设置逻辑：

cpp复制void H264or5VideoRTPSink::doSpecialFrameHandling(...) {
  if (((H264or5Fragmenter*)fOurFragmenter)->lastFragmentCompletedNALUnit() &&
      framerSource != NULL && framerSource->pictureEndMarker()) {
    setMarkerBit(); // 标记一帧图像结束
    framerSource->pictureEndMarker() = False;
  }
  setTimestamp(framePresentationTime);
}

5.2 典型工作流程

1. 启动：H264VideoRTPSink::startPlaying(source)
2. 首次拉帧：packFrame() → source->getNextFrame()
3. 收到帧：afterGettingFrame() → afterGettingFrame1()
4. 判断大小：
   • ≤ MTU：直接发送

   • MTU：分片发送

5. 后续分片：buildAndSendPacket(False)
6. 最后一片：设置 Marker Bit

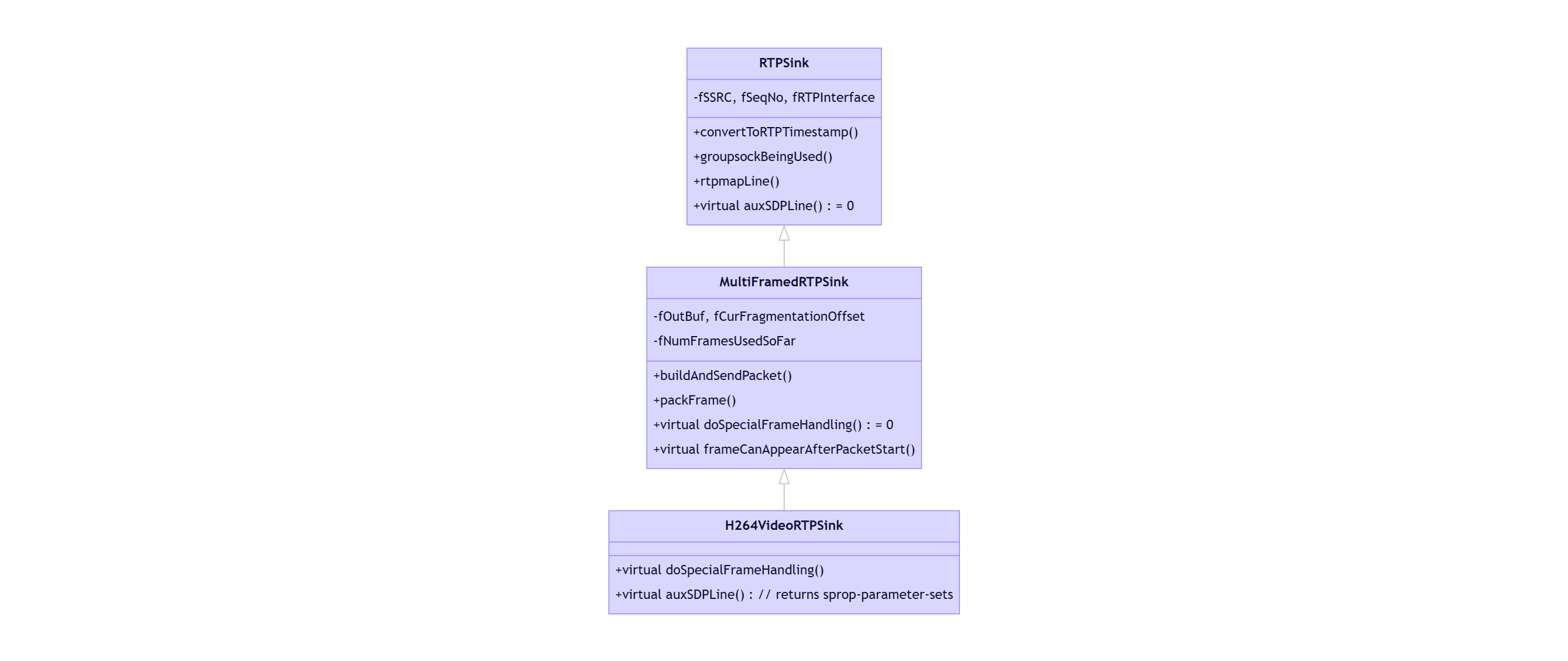

完整类关系：

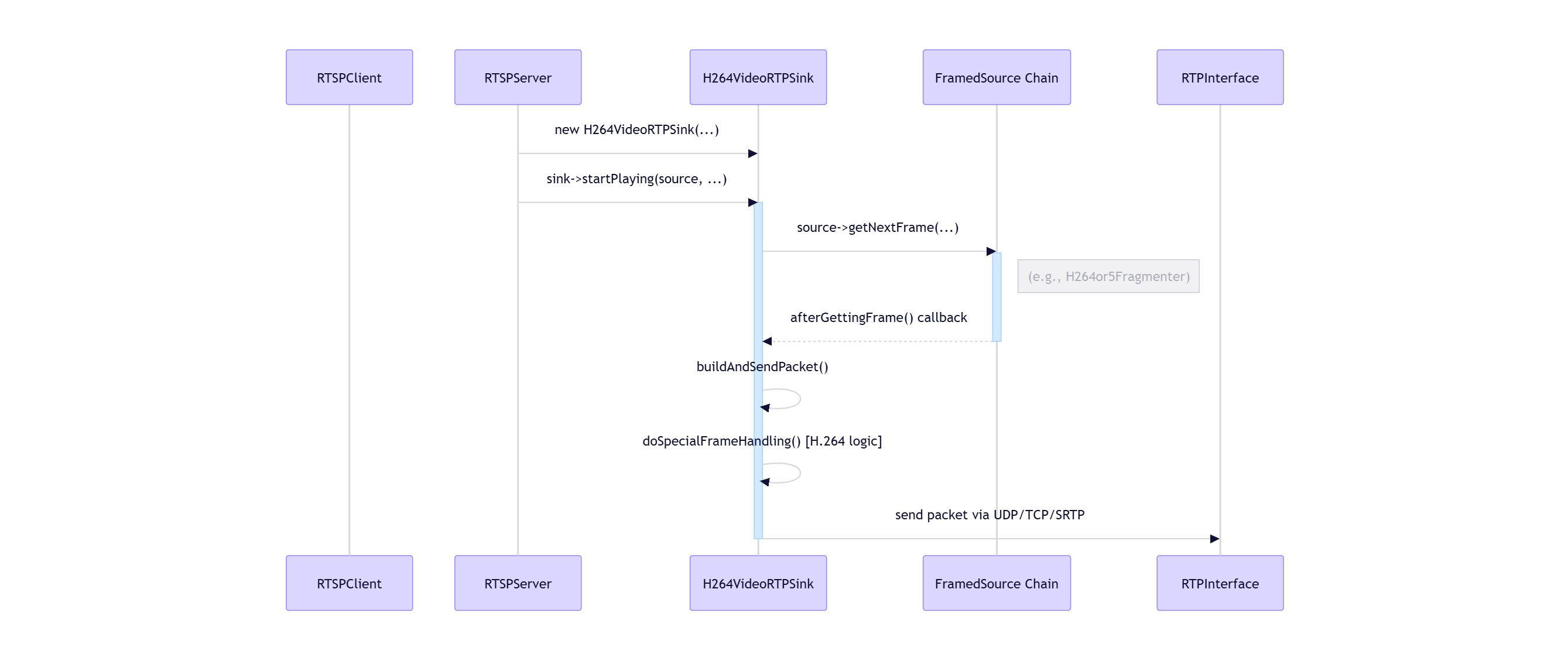

数据流与控制流：

在实际项目中，理解这些核心类的交互关系对于调试复杂的流媒体问题至关重要。我曾遇到过一个性能问题，最终发现是因为不恰当的分片策略导致过多的 RTP 包。通过调整 Fragmenter 的配置，显著提高了传输效率。
