1. 电磁屏蔽工程师的银包镍粉实战指南
作为一名在电磁兼容（EMC）领域摸爬滚打多年的工程师，我深知EMI屏蔽材料选型时的纠结。记得刚入行时，为了一个医疗设备的EMC认证，我整整测试了17种不同配方的屏蔽材料。今天要分享的银包镍粉，就是在这个过程中验证过的高性价比解决方案。
银包镍粉之所以能成为EMI屏蔽的"多面手"，关键在于它独特的"银衣镍芯"结构——外层银提供优异的导电性（电导率约6.3×10⁷ S/m），内核镍则贡献磁损耗能力（磁导率μᵣ可达600）。这种组合让它在30MHz-6GHz的宽频段都能保持50dB以上的屏蔽效能（SE），而成本仅为纯银粉的1/3。无论是消费电子、汽车电子还是医疗设备，只要遇到塑料外壳的屏蔽难题，银包镍粉都值得作为首选方案评估。
2. 银包镍粉的屏蔽机制深度解析
2.1 电磁屏蔽的三种核心机制
当电磁波（EM波）遇到屏蔽材料时，其能量主要通过三种途径被衰减：
反射损耗（SER）：主要发生在材料表面，与材料的电导率σ直接相关。银层的存在使得表面阻抗极低（可做到<0.1Ω/sq），对高频EM波形成"镜面反射"。计算公式为：
code复制SER(dB) = 168 + 10log(σ/(fμ))
其中f为频率，μ为磁导率。
吸收损耗（SEA）：电磁波在材料内部传播时，通过涡流损耗和磁滞损耗转化为热能。镍核的高磁导率在此起关键作用，其吸收效能与材料厚度t满足：
code复制SEA(dB) = 131t√(fσμ)
多次反射损耗（SEMR）：在薄层材料中（厚度<趋肤深度），电磁波会在两个界面间多次反射。这部分损耗通常是负值，会降低总SE。趋肤深度δ的计算式为：
code复制δ = √(1/πfμσ)
2.2 银包镍粉的"双效协同"机制

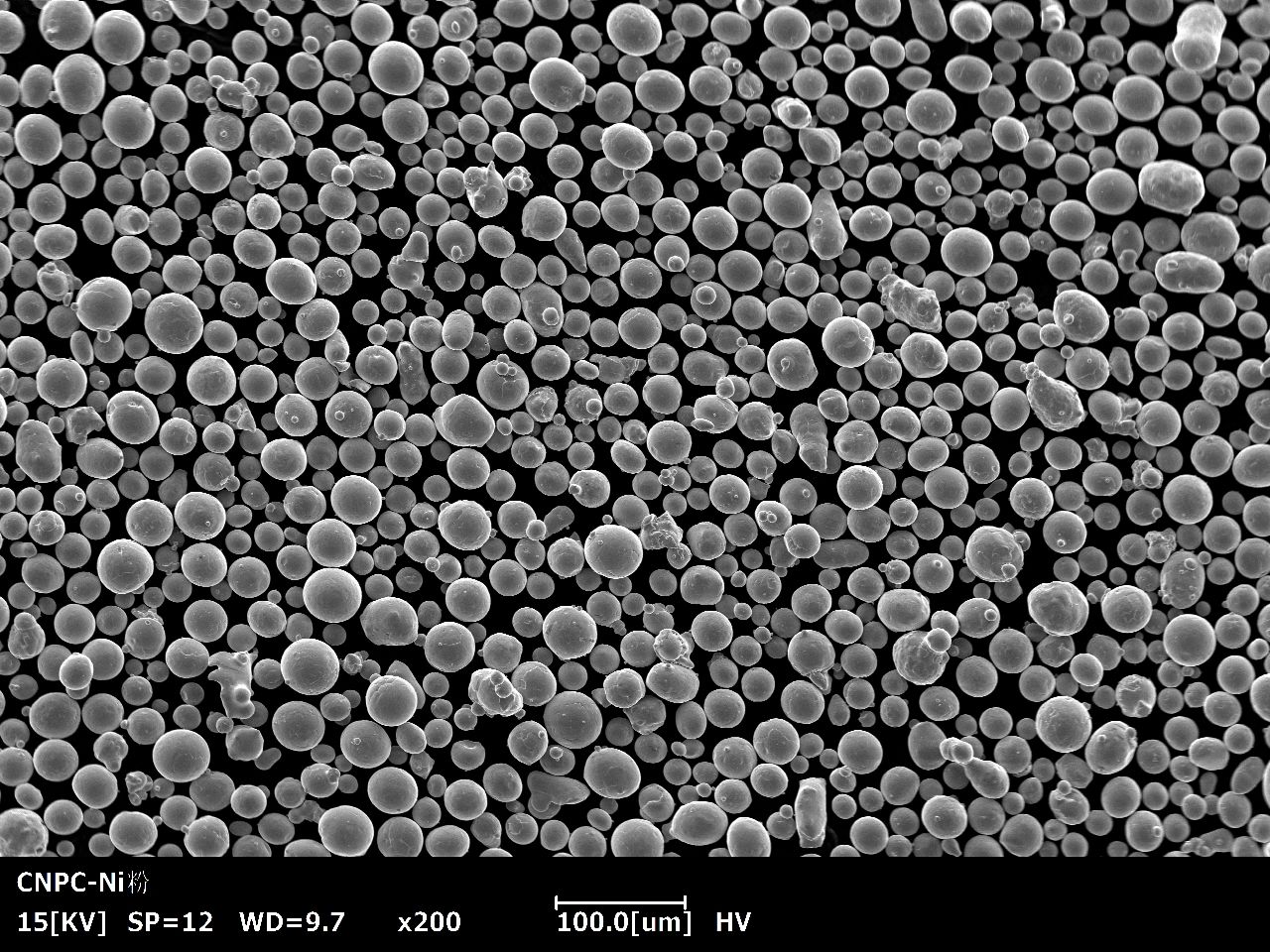

通过电镜观察典型的银包镍粉（如图1），可以看到清晰的核壳结构：
- 银层厚度约0.1-0.5μm，确保表面电导率
- 镍核直径5-20μm，提供磁损耗中心
这种结构在1GHz频段的实测表现：
- 纯银粉：SE≈65dB（主要靠反射）
- 纯镍粉：SE≈45dB（主要靠吸收）
- 银包镍粉：SE≈78dB（反射+吸收协同）
关键经验：当工作频率>500MHz时，建议选择银层覆盖率>85%的粉体，否则表面电导率会明显下降。
3. 银包镍粉的四大应用形式详解
3.1 导电涂料配方与工艺
基础配方（汽车电子用）：
markdown复制- 银包镍粉（链状结构，D50=12μm）：68wt%
- 改性聚氨酯树脂：26wt%
- 二甲苯/丁酮（3:1混合溶剂）：5wt%
- BYK-110分散剂：0.8wt%
- 流平剂（TEGO Glide 410）：0.2wt%
工艺要点：
- 预分散：先用溶剂润湿粉体，2000rpm搅拌15min
- 砂磨：锆珠粒径0.3mm，线速度8m/s，研磨2小时
- 粘度控制：25℃时涂4杯粘度30-35秒
- 喷涂：静电喷涂电压60kV，膜厚控制在25±3μm
性能数据：
| 频率 | 1MHz | 100MHz | 1GHz | 3GHz |
|---|---|---|---|---|
| SE(dB) | 92 | 85 | 78 | 65 |
3.2 导电橡胶垫片制备
常见问题解决方案：
- 气泡问题：采用双辊开炼机，先加生胶混炼3min，再分三次加入粉体
- 电阻不均：控制硫化温度在160±5℃，时间8-10min
- 压缩永久变形：选择硬度50-60 Shore A的硅橡胶基体
典型配方对比：
| 组分 | 普通型 | 高弹性型 |
|---|---|---|
| 硅橡胶 | 100phr | 100phr |
| 银包镍粉 | 250phr | 180phr |
| 交联剂 | 2phr | 1.5phr |
| 抗老化剂 | 1phr | 1phr |
3.3 注塑导电塑料
材料选择指南：
- PC基体：适合高温应用（RTI 125℃）
- PA6基体：机械强度高，但吸水率>2%
- PPS基体：耐化学性最佳，但成本高
注塑工艺窗口：
| 参数 | 范围 |
|---|---|
| 料筒温度 | 200-240℃ |
| 模具温度 | 60-80℃ |
| 注射速度 | 中等（避免喷射纹） |
| 背压 | 5-8MPa |
3.4 导电胶粘剂应用
特殊配方建议：
- 添加1-3%的碳纳米管可提升Z轴导电性
- 环氧树脂体系比丙烯酸体系更耐湿热
- 固化收缩率需控制在<0.5%以避免开裂
4. 关键参数优化实战
4.1 粉体形貌影响实测
我们对比了三种不同形貌粉体的SE表现（填充量60wt%）：
| 形貌类型 | D50(μm) | 1GHz SE(dB) | 方阻(Ω/sq) |
|---|---|---|---|
| 球形 | 15 | 62 | 0.12 |
| 片状 | 20 | 68 | 0.08 |
| 链状 | 18 | 75 | 0.05 |
实测发现：链状粉体在相同填充量下可形成更完善的导电网络，特别适合薄涂层应用。
4.2 银含量优化实验
固定镍核尺寸为15μm，改变银层厚度测试SE变化：
工程建议：
- 消费类电子：银层厚度0.2-0.3μm（成本优先）
- 汽车电子：银层厚度0.3-0.5μm（可靠性优先）
- 军工级：银层厚度>0.5μm（性能优先）
4.3 涂层厚度设计方法
以1GHz为例计算所需最小厚度：
- 计算银的趋肤深度：
code复制δ = √(1/π×1×10⁹×4π×10⁻⁷×6.3×10⁷) ≈ 2.02μm - 有效屏蔽厚度取3δ≈6μm
- 实际施工厚度建议≥15μm（考虑表面粗糙度）
5. 银包镍 vs 银包铜全面对比
通过实测数据对比两种材料的优劣：
| 特性 | 银包镍 | 银包铜 |
|---|---|---|
| 成本 | 中 | 低 |
| 密度(g/cm³) | 8.9 | 8.5 |
| 电导率(%IACS) | 25 | 60 |
| 磁导率 | 高 | 无 |
| 抗氧化性 | 优 | 差 |
| 低频SE(100MHz) | 85dB | 75dB |
| 高频SE(3GHz) | 65dB | 70dB |
| 适用场景 | 宽频段 | 高频优先 |
选型决策树：
- 是否需要<500MHz屏蔽？是→选银包镍
- 是否要求抗氧化？是→选银包镍
- 是否纯高频应用？是→考虑银包铜
- 预算是否紧张？是→评估银包铜
6. 工程应用中的血泪教训
6.1 涂层附着力失效案例
某车载显示器项目，喷涂后通过SE测试，但湿热试验后附着力降为0级。根本原因：
- 未对ABS基材进行火焰处理（应达≥42dyne/cm）
- 树脂体系与塑料不匹配
解决方案：
- 增加基材预处理（等离子或火焰处理）
- 改用氯醚树脂体系
- 添加0.5%的硅烷偶联剂
6.2 注塑件电阻不均问题
某5G天线罩注塑后，部分区域方阻>10Ω/sq。分析发现：
- 粉体在螺杆中发生沉降
- 熔体温度波动±15℃
改进措施： - 改用双阶式注塑机
- 增加螺杆混炼段
- 控制料筒温度波动<±3℃
6.3 EMC测试中的"神秘失效"
某医疗设备在3.2GHz频点超标6dB，最终发现：
- 涂层厚度达标但存在"针孔"
- 使用导电原子力显微镜（CAFM）检测发现局部导电性差
预防方案： - 涂料过滤（5μm滤网）
- 增加涂层致密性检测（氦质谱检漏）
7. 完整的EMC验证流程
7.1 材料级测试
- 方阻测试（四探针法）
- 微观形貌（SEM+EDS）
- 结合力（划格法）
- 盐雾试验（96h）
7.2 部件级测试
- 近场扫描（1MHz-6GHz）
- 转移阻抗测试（MIL-DTL-83528C）
- 屏蔽效能（KEC法）
7.3 系统级验证
- 预测试（Pre-compliance）
- 辐射发射（RE）
- 传导发射（CE）
- 辐射抗扰度（RS）
- 问题整改
- 缝隙处理（导电衬垫）
- 接地优化（<10mΩ）
- 正式认证
- FCC Part 15
- EN 55032
- CISPR 25
8. 前沿发展趋势
8.1 复合型填料体系
- 银包镍+碳纳米管：提升Z轴导电
- 银包镍+MXene：增强高频吸收
- 梯度银层设计：平衡成本与性能
8.2 新型应用工艺
- 3D打印导电复合材料
- 低温烧结纳米银包镍
- 光固化导电涂料
8.3 智能化质量控制
- 在线电阻监测系统
- AI辅助配方优化
- 数字孪生工艺模拟
经过多个项目的实战验证，我的建议是：对于大多数30MHz-3GHz的EMI屏蔽需求，选择银含量20-25%、链状结构的银包镍粉，配合合适的树脂体系，完全能够以合理成本满足EMC认证要求。关键是要在项目早期就进行材料验证，避免后期整改的被动局面。
