FPGA验证实战：ModelSim与UVM在AMD器件中的应用

范汝诗

1. 项目概述

作为一名FPGA验证工程师，我经常需要处理各种仿真工具的使用问题。今天我想分享一些关于ModelSim在FPGA验证中的实用技巧，特别是针对AMD(原Xilinx)器件的后仿真流程、ModelSim核心文件格式解析以及UVM验证环境的搭建经验。这些内容都是我在实际项目中积累的实战经验，希望能帮助到正在学习FPGA验证的同行们。

2. ModelSim对AMD器件的后仿真

2.1 Vivado与ModelSim的协同工作模式

在AMD FPGA开发流程中，Vivado和ModelSim的配合使用主要有两种方式：

第一种是独立流程：Vivado生成后仿真所需的网表和时序文件后，完全退出Vivado环境，在ModelSim中独立完成后续仿真工作。这种方式灵活度高，不受版本限制，是我个人推荐的工作方式。

第二种是联合流程：直接在Vivado中调用ModelSim进行仿真。这种方式虽然操作简便，但存在明显的版本兼容性问题。例如，Vivado 2022.1只能调用ModelSim 10.7及以上版本，这在团队协作环境中经常造成困扰。

重要提示：在实际项目中，强烈建议团队统一工具版本，避免因版本差异导致的仿真失败问题。

2.2 独立流程的详细操作步骤

2.2.1 Vivado端准备工作

  1. 工程创建与设置：在Vivado中创建工程时，务必正确设置器件型号和仿真语言（Verilog/VHDL）。我习惯在"Project Settings > Simulation"中预先指定好仿真工具为ModelSim。

  2. 综合与实现：执行综合(Synthesis)和实现(Implementation)步骤时，需要特别注意以下选项：

    • 在"Implementation > Route Design"设置中勾选"Generate Multiple Hierarchical Netlist Files"
    • 在"Implementation > Write Bitstream"设置中启用"Write Timing Simulation Post-Place and Route Netlist"

  3. 生成仿真文件：实现完成后，通过菜单"Flow > Run Post-Implementation Timing Simulation"生成后仿真所需的文件。关键输出文件包括：

    • design_time_impl.v：后仿真网表文件
    • design_time_impl.sdf：标准延迟格式文件
    • glbl.v：全局仿真控制文件

2.2.2 ModelSim端操作流程

  1. 库文件准备：这是最容易出错的环节。新版本Vivado的库文件结构较为复杂，必须按顺序编译以下库：

    bash复制vlib unisims_ver
vlib unimacro_ver
vlib simprims_ver
vcom -work unisims_ver ${VIVADO_INSTALL_DIR}/data/verilog/src/unisims/*.v
vlog -work simprims_ver ${VIVADO_INSTALL_DIR}/data/verilog/src/simprims/*.v

  2. 工程文件添加：将Vivado生成的网表文件、SDF文件和测试平台文件添加到ModelSim工程中。特别注意：

    • glbl.v必须包含在工程中
    • 网表文件中的sdf_annotate路径需要检查修正

  3. 仿真执行：在ModelSim命令行中执行：

    bash复制vsim -L unisims_ver -L simprims_ver testbench glbl

2.3 常见问题排查

  1. SDF文件加载失败：检查网表文件中sdf_annotate语句的路径是否正确，建议使用相对路径。

  2. 库文件缺失错误：确认所有必需的库文件都已正确编译，并且在vsim命令中通过-L参数指定。

  3. 时序违例分析：后仿真中出现的时序违例通常反映了实际硬件中的潜在问题，需要结合Vivado的时序报告进行分析。

3. ModelSim的文件和脚本

3.1 SDF文件深度解析

标准延迟格式(SDF)文件是后仿真的核心，它包含了门级网表中各单元的精确时序信息。在实际项目中，正确处理SDF文件至关重要。

3.1.1 SDF文件加载方式

  1. 命令行方式：在启动仿真时通过vsim命令加载

    bash复制vsim -sdftyp /tb/dut=design.sdf testbench

    这种方式适合在脚本化流程中使用。

  2. Verilog系统任务方式：在测试平台中直接调用

    verilog复制initial begin
    $sdf_annotate("design.sdf", dut);
end

    这种方式更灵活，可以在不同测试用例中加载不同的SDF文件。

3.1.2 SDF文件优化技巧

  1. SDF文件编译：使用ModelSim的sdfcom工具可以显著提高加载速度：

    bash复制sdfcom -typdelays design.sdf design_compiled.sdf

  2. 增量SDF标注：对于大型设计，可以只标注关键路径的时序信息，减少仿真开销：

    verilog复制$sdf_annotate("critical_paths.sdf", dut, , , "MAXIMUM");

3.2 VCD文件实战应用

值变转储(VCD)文件是仿真波形的重要载体，在调试和验证中有多种用途。

3.2.1 VCD文件生成方法

  1. ModelSim命令方式：

    bash复制vsim -voptargs=+acc testbench
vcd file waveform.vcd
vcd add /testbench/dut/*
run -all

  2. Verilog系统任务方式：

    verilog复制initial begin
    $dumpfile("waveform.vcd");
    $dumpvars(0, testbench.dut);
end

3.2.2 VCD文件的高级应用

  1. 激励回放：将一次仿真生成的VCD文件作为另一次仿真的输入：

    bash复制vsim -vcdstim waveform.vcd dut

  2. 功耗分析：配合EDA工具将VCD文件转换为功耗分析所需的格式。

3.3 TCL/DO脚本编程技巧

ModelSim的自动化离不开TCL/DO脚本，掌握这些脚本技巧可以极大提高工作效率。

3.3.1 基本脚本结构

一个典型的ModelSim DO文件包含三个部分：

tcl复制# 第一部分：库和编译设置
vlib work
vmap work work
vlog -sv design.sv testbench.sv

# 第二部分：仿真启动和波形配置
vsim -novopt work.testbench
add wave -position insertpoint sim:/testbench/*

# 第三部分：激励施加和运行控制
force -freeze /testbench/clk 0 0, 1 {10ns} -r 20ns
force /testbench/reset 1 0
run 100ns
force /testbench/reset 0 0
run 1us

3.3.2 高级脚本技巧

  1. 参数化脚本：通过变量使脚本更灵活

    tcl复制set TESTCASE "basic_test"
vlog -sv testcases/${TESTCASE}.sv

  2. 批处理模式：实现无人值守的回归测试

    bash复制vsim -c -do "run_regression.do" -logfile regression.log

  3. 错误处理：增强脚本的健壮性

    tcl复制if {[catch {vsim testbench} err]} {
    echo "Error: $err"
    exit 1
}

4. UVM验证环境构建

4.1 UVM基础架构解析

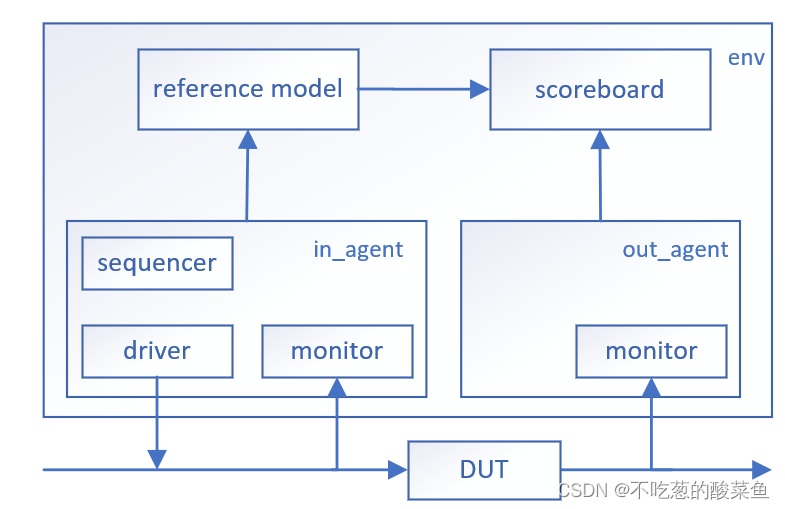

UVM验证方法学为FPGA验证提供了标准化框架，其核心架构如下图所示：

UVM架构图

4.1.1 核心组件功能

  1. Transaction：验证环境中的数据传输单元，封装了地址、数据、控制信号等信息。

  2. Sequence：生成有意义的transaction序列，模拟真实场景下的数据流。

  3. Sequencer：协调多个sequence的执行顺序，实现激励的灵活控制。

  4. Driver：将transaction转换为具体的时序信号，驱动DUT接口。

  5. Monitor：监测DUT接口信号，重建transaction用于功能检查。

  6. Scoreboard：实现自动检查，比较Monitor采集的数据与预期值。

4.1.2 典型UVM测试平台代码结构

systemverilog复制`include "uvm_macros.svh"

module top;
    import uvm_pkg::*;

    // 接口定义
    dut_if dut_if1();

    // DUT实例化
    dut dut1(.if1(dut_if1));

    initial begin
        // 将接口存入config_db
        uvm_config_db#(virtual dut_if)::set(null, "*", "dut_if", dut_if1);

        // 启动测试
        run_test("base_test");
    end
endmodule

4.2 UVM验证环境搭建实战

4.2.1 环境搭建步骤

  1. 基础环境类定义：

    systemverilog复制class env extends uvm_env;
    `uvm_component_utils(env)

    agent      m_agent;
    scoreboard m_scb;

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    virtual function void build_phase(uvm_phase phase);
        m_agent = agent::type_id::create("m_agent", this);
        m_scb = scoreboard::type_id::create("m_scb", this);
    endfunction
endclass

  2. 测试用例编写：

    systemverilog复制class base_test extends uvm_test;
    `uvm_component_utils(base_test)

    env m_env;

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    virtual function void build_phase(uvm_phase phase);
        m_env = env::type_id::create("m_env", this);
    endfunction

    task run_phase(uvm_phase phase);
        phase.raise_objection(this);
        #1000;
        phase.drop_objection(this);
    endtask
endclass

4.2.2 UVM与ModelSim的集成

  1. 编译选项设置：在ModelSim中编译UVM库和验证环境

    bash复制vlib uvm_lib
vlog -sv +incdir+$UVM_HOME/src $UVM_HOME/src/uvm_pkg.sv
vlog -sv +incdir+./sv ./sv/top.sv

  2. 仿真启动命令：指定UVM测试用例名称

    bash复制vsim -sv_lib uvm_dpi top +UVM_TESTNAME=base_test

4.3 UVM验证进阶技巧

4.3.1 寄存器模型应用

UVM提供了强大的寄存器抽象层(RAL)，可以简化寄存器验证：

systemverilog复制class reg_model extends uvm_reg_block;
    `uvm_object_utils(reg_model)

    rand uvm_reg_field data;
    rand uvm_reg_field control;

    function new(string name = "reg_model");
        super.new(name, UVM_NO_COVERAGE);
    endfunction

    virtual function void build();
        // 寄存器构建代码
    endfunction
endclass

4.3.2 虚拟序列控制

通过虚拟序列实现复杂场景验证：

systemverilog复制class virt_seq extends uvm_sequence;
    `uvm_object_utils(virt_seq)

    task body();
        seq1 seq1_h = seq1::type_id::create("seq1_h");
        seq2 seq2_h = seq2::type_id::create("seq2_h");

        fork
            seq1_h.start(p_sequencer.seqr1);
            seq2_h.start(p_sequencer.seqr2);
        join
    endtask
endclass

4.3.3 覆盖率驱动验证

利用UVM覆盖率机制实现验证闭环：

systemverilog复制class cov_collector extends uvm_subscriber #(transaction);
    `uvm_component_utils(cov_collector)

    covergroup cg;
        option.per_instance = 1;
        addr_cp: coverpoint tr.addr {
            bins low = {[0:127]};
            bins mid = {[128:255]};
            bins high = {[256:511]};
        }
    endgroup

    function new(string name, uvm_component parent);
        super.new(name, parent);
        cg = new();
    endfunction

    function void write(transaction t);
        tr = t;
        cg.sample();
    endfunction
endclass

5. 验证环境调试技巧

5.1 ModelSim调试命令集锦

  1. 波形调试：

    bash复制add wave -position insertpoint sim:/testbench/*
configure wave -timelineunits ns

  2. 断点设置：

    bash复制when {/testbench/dut/counter == 8'hFF} {
    echo "Counter reached FF"
    stop
}

  3. 信号强制：

    bash复制force -freeze /testbench/reset 1 0
run 100ns
force -freeze /testbench/reset 0 0

5.2 UVM调试技巧

  1. 消息控制：通过+UVM_VERBOSITY控制调试信息详细程度

    bash复制vsim +UVM_VERBOSITY=UVM_DEBUG top

  2. 相位调试：跟踪UVM各phase执行情况

    systemverilog复制function void phase_started(uvm_phase phase);
    `uvm_info("PHASE", $sformatf("Phase %s started", phase.get_name()), UVM_MEDIUM)
endfunction

  3. 事务追踪：记录transaction流转过程

    systemverilog复制virtual function void write(transaction t);
    `uvm_info("TRACE", $sformatf("Received transaction: %s", t.convert2string()), UVM_HIGH)
endfunction

6. 性能优化实践

6.1 仿真加速技巧

  1. 增量编译：只重新编译修改过的文件

    bash复制vlog -incr design.v

  2. 优化选项：合理使用vsim优化参数

    bash复制vsim -voptargs=+acc work.testbench

  3. 信号选择：只记录必要的信号波形

    bash复制add wave -position insertpoint sim:/testbench/dut/signal_of_interest

6.2 大型设计验证策略

  1. 层次化验证：自底向上逐步集成验证环境

  2. 模块化测试：针对不同功能模块开发独立测试套件

  3. 回归测试：建立自动化回归测试框架

    bash复制#!/bin/bash
for test in `ls tests/*.sv`; do
    echo "Running test $test"
    vsim -c -do "run_test.do $test"
done

7. 项目经验分享

在实际项目中，我总结了以下几点关键经验：

  1. 版本控制至关重要：工具链版本、IP核版本、脚本版本必须严格保持一致。我曾经因为团队成员使用不同版本的ModelSim导致仿真结果不一致，浪费了大量调试时间。

  2. 自动化脚本是生产力：投入时间开发完善的自动化脚本，长期来看会显著提高工作效率。我的标准验证环境包含以下脚本：

    • 环境配置脚本(setup_env.sh)
    • 编译脚本(compile.do)
    • 仿真脚本(simulate.do)
    • 回归测试脚本(run_regression.sh)

  3. 文档与注释不可忽视：清晰的文档和充分的代码注释可以极大降低团队协作成本。我习惯为每个验证组件编写以下文档：

    • 接口说明
    • 功能描述
    • 使用示例
    • 已知问题

  4. 持续集成实践：将验证环境集成到CI/CD流程中，可以及早发现问题。我的典型CI配置包括：

    • 每日夜间构建
    • 代码提交触发快速回归
    • 覆盖率趋势分析

  5. 性能监控与分析：定期分析仿真性能瓶颈，优化验证环境。我常用的优化手段包括：

    • 减少不必要的波形记录
    • 优化transaction生成策略
    • 合理使用UVM的factory override机制

最后，我想强调的是，FPGA验证是一个需要不断学习和实践的领域。随着器件规模的增长和设计复杂度的提高，验证方法和技术也在不断发展。保持开放的学习态度，积极参与技术社区，与同行交流经验，这些都是提升验证能力的有效途径。
