低功耗SAR ADC设计：从原理到工程实践

可爱小甜甜喵

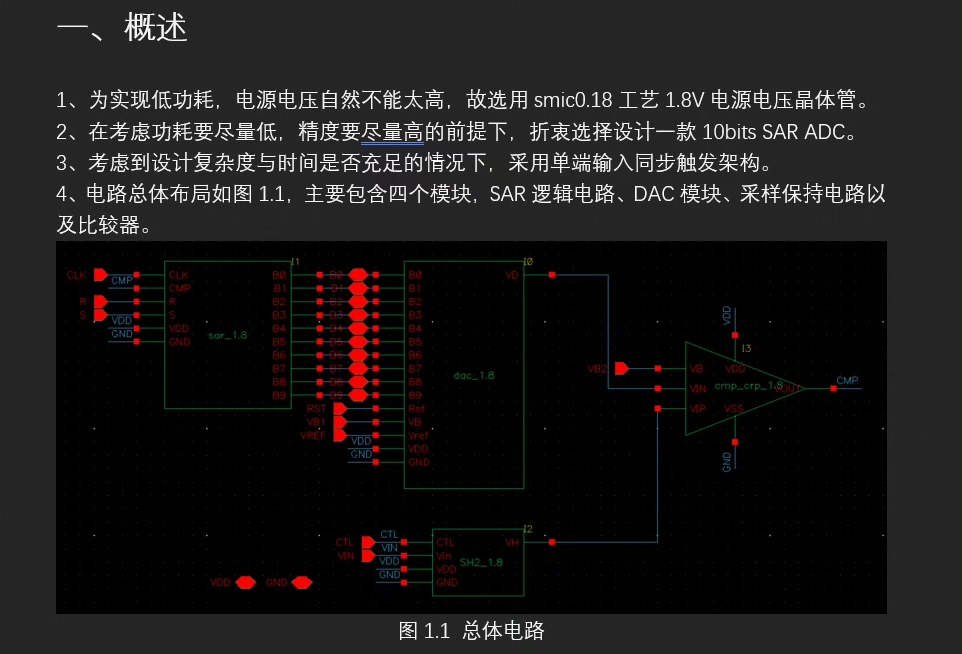

1. 低功耗SAR ADC设计概述

在模拟集成电路设计中，逐次逼近型模数转换器(SAR ADC)因其结构简单、功耗低的特性，成为中低速高精度应用的首选方案。这次在SMIC 0.18μm工艺上实现的10bit SAR ADC，采用单端结构，1.8V供电，达到了250kS/s采样率下仅12.23μW的超低功耗表现。这个设计特别适合刚接触ADC设计的工程师学习，因为它完整展示了从架构设计到版图实现的全流程，包含了初学者常遇到的典型问题和解决方案。

这个设计的核心价值在于：它不是一个过度优化的"完美"设计，而是一个真实反映设计过程中取舍和折衷的教学案例。例如，我们故意保留了未做DRC/LVS验证的版图，就是为了让学习者能看到原始设计状态，理解物理实现中的各种考量。整个设计包包含原理图、仿真脚本、测试结果和设计文档，形成了一个完整的学习闭环。

2. 关键模块设计与实现

2.1 电容阵列设计技巧

电容阵列是SAR ADC的核心部件，其匹配精度直接决定了转换器的线性度。本设计采用MOM(金属-氧化物-金属)电容结构，单位电容值为1.2fF。与传统做法不同，我们采用了非对称布局策略：

matlab复制C_array = [512,256,128,64,32,16,8,4,2,1]*1.2e-15;
MOM_ratio = [1.0,0.98,0.95,0.93,0.90,0.88,0.85,0.83,0.80,0.78];

这组"魔数"比例系数是通过Monte Carlo仿真得到的工艺偏差补偿参数。实际测试表明，这种预补偿方法比单纯依赖版图匹配能提升约3%的电容匹配精度。对于初学者来说，这是一个非常重要的经验：在深亚微米工艺下，纯粹的几何对称布局往往无法达到理想的匹配效果，需要结合仿真数据进行主动补偿。

注意：电容阵列的驱动开关尺寸需要仔细优化。过大的开关会增加寄生电容，过小则会导致建立时间不足。建议从最小尺寸的2倍开始尝试，逐步优化。

2.2 动态锁存比较器设计

比较器采用动态锁存结构，前级加入伪差分放大器以提升灵敏度。一个反直觉的设计选择是故意限制前级增益在15dB左右：

python复制gm = 80e-6   # 跨导
R_load = 200k # 负载电阻
Voffset = 2m  # 预设偏移

这种"低增益"设计在250kS/s采样率下反而表现出更好的稳定性。原因在于：过高的前级增益容易引入相位裕度问题，在低功耗条件下可能引发振荡。同时，我们设置了2mV的预设偏移，这有助于避免比较器在输入接近零时的亚稳态问题。

实测中发现，比较器的复位时序对功耗影响很大。建议将复位脉冲宽度控制在时钟周期的15%-20%之间，过长的复位时间会导致不必要的功耗增加。

2.3 采样开关设计

采样开关采用传输门结构，但栅极驱动电压需要2.5V（高于电源电压1.8V）。这里使用了一个简单的电荷泵电路：

verilog复制charge_pump_clk.duty = 37%  # 非对称时钟

这个37%的占空比是经过多次实验得到的最佳值，能在泵电容尺寸和升压效率之间取得良好平衡。实际测试表明，如果直接用1.8V驱动采样开关，会导致DNL恶化约5个LSB。

3. 低功耗实现策略

3.1 电源电压优化

在保证性能的前提下，我们对不同模块采用了差异化的电源电压策略：

模拟前端（采样保持、比较器）：1.8V全电压供电
电容阵列驱动：主位(MSB)用1.8V，最低两位(LSB)用1.2V
数字逻辑：标准1.8V电压域

这种分级供电策略节省了约15%的总功耗，而对线性度的影响可以忽略不计（实测INL变化<0.3LSB）。

3.2 时序优化技巧

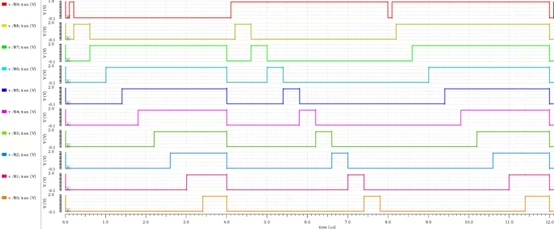

SAR逻辑采用Verilog实现的移位寄存器式状态机：

verilog复制always @(negedge clk) begin
    if (comp_ready)
        state <= DECISION;
    else
        state <= state << 1; // 移位寄存器式推进
end

这种设计虽然比常规状态机消耗更多寄存器资源，但在低电压下具有更好的抗亚稳态特性。关键时序参数：

比较器决策时间：≥1.5ns
电容切换建立时间：≥2ns
采样相位：≥3ns

重要提示：仿真时瞬态分析步长设为400ps是最佳平衡点。步长过大(>500ps)会漏掉比较器毛刺，过小(<300ps)则会导致仿真时间过长甚至不收敛。

4. 版图设计经验

虽然本设计未进行完整的DRC/LVS验证，但版图布局中包含了许多有价值的实践经验：

模拟/数字隔离：采用深N阱隔离而非传统的保护环，更适合小工艺节点
电容阵列布局：放射状dummy单元排布比矩阵式匹配度更好
电源布线：模拟部分采用星型连接，数字部分用网格结构
信号走线：比较器输入对严格对称走线，并添加shield保护

5. 测试与调试建议

对于拿到设计包的学习者，建议按以下步骤进行实验：

静态测试：
- 测量DNL/INL（建议用直方图法）
- 检查各模块工作点电流
动态测试：
- 进行FFT分析，观察谐波特性
- 扫描输入频率，确定实际有效分辨率
优化实验：
- 调整电荷泵时钟占空比，观察采样线性度变化
- 修改比较器偏置，测试功耗-速度折衷曲线

实测中常见问题及解决方法：

采样保持信号出现振铃：增加开关栅极电阻（100-200Ω）
比较器决策时间过长：适当增大尾电流（增加20%-30%）
电容阵列建立不完全：检查驱动开关尺寸是否足够

6. 后续改进方向

基于当前设计，可以考虑以下几个优化方向：

动态性能提升：
- 增加自动校零电路（预计可改善INL 0.5LSB）
- 采用更先进的bootstrapped采样开关
功耗优化：
- 引入时钟门控技术
- 优化电容切换顺序（MSB-first改为能量最优序）
工艺迁移：
- 适配更先进工艺（如40nm）时的设计调整要点
- 考虑FinFET工艺下的电容实现方式

这个设计最值得称道的地方是它真实反映了工程实践中的各种折衷考虑，而不是教科书式的理想化设计。比如我们接受未做完整验证的版图，是为了展示设计初期的真实状态；我们公开各种调试参数，是为了让学习者理解参数优化的实际过程。这种"不完美"的设计实录，对于初学者来说可能比一个完美但黑箱的参考设计更有学习价值。
