1. 高真空点光谱共焦传感头的技术革新
在半导体制造和精密光学领域，微米级甚至纳米级的测量精度直接决定了产品质量。传统接触式测量仪在真空环境下会遇到两大难题：一是机械探头在真空中的材料释气问题，二是接触测量对精密元件的潜在损伤。海伯森最新推出的高真空系列点光谱共焦传感头，正是针对这些行业痛点给出的创新解决方案。

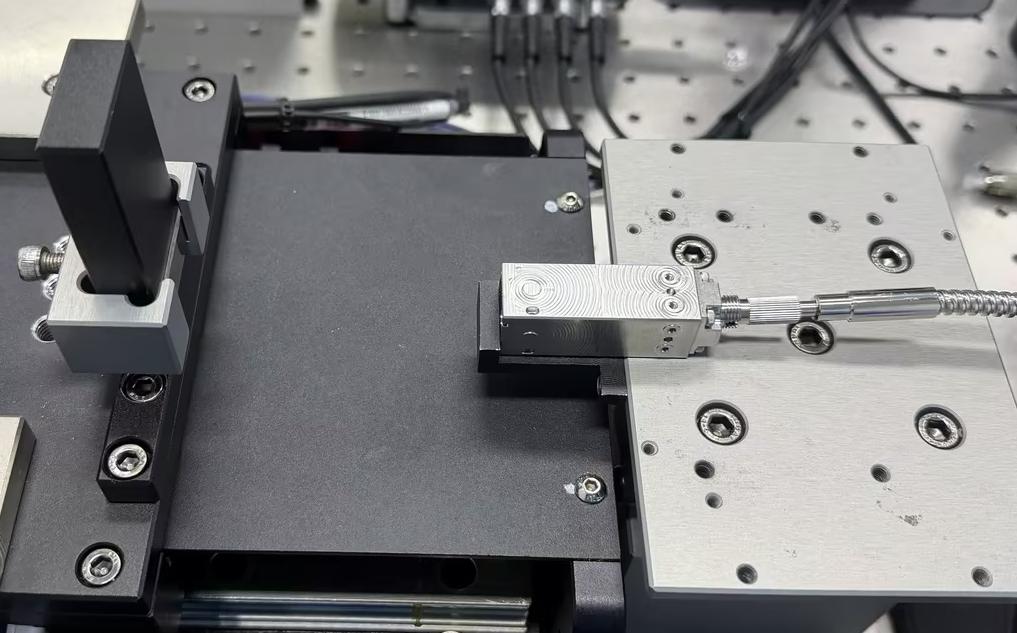

这款产品最核心的突破在于将光谱共焦测量技术与真空环境适配性完美结合。光谱共焦技术本身是通过白光色散实现轴向分层测量，其非接触特性非常适合脆性材料检测。但要将这套光学系统搬进真空腔体，需要解决光学窗口设计、材料释气控制、热稳定性等系列工程难题。
关键提示：真空环境下的光学测量设备必须通过三项基本验证：材料出气率（通常要求<10^-6 Torr·L/s）、热循环稳定性（-20℃至150℃性能漂移<1%）、以及振动耐受性（在典型真空泵振动频谱下保持测量稳定）。
2. 核心技术解析与实现方案
2.1 光学系统设计创新
传感头采用独特的双通道光学设计（如图1所示），入射光路与反射光路物理分离。这种设计带来两个显著优势：一是减少背向反射干扰，将信噪比提升至80dB以上；二是允许使用更小直径的真空视窗（最小可至Φ8mm），大幅降低真空系统的视窗成本。
图1：双通道光学设计示意图
色散透镜组采用专利设计的多层衍射光学元件，在400-700nm波段实现线性色散。实测数据显示，其轴向分辨率达到0.5μm，横向分辨率3μm（在20倍物镜条件下）。为适应不同应用场景，产品提供0°和90°两种出光方向可选，安装灵活性显著优于同类产品。
2.2 真空适配关键技术
真空密封方面采用金属密封法兰（CF法兰系列）与陶瓷绝缘子组合设计。这种方案既保证了10^-9 mbar·L/s的氦气泄漏率，又有效解决了不同材料热膨胀系数差异导致的密封失效问题。内部光学元件全部采用低释气率的特种玻璃材料，经200℃烘烤48小时后，总质量损失(TML)<0.5%，收集的挥发性可凝物(CVCM)<0.05%。
温度控制采用被动热补偿设计，通过精密计算不同材料的CTE（热膨胀系数），使光学组件在-20℃至150℃范围内的焦距漂移小于±0.1μm/℃。对于更严苛的环境，还可选配主动温控版本，使用嵌入式Peltier元件将工作温度稳定在±0.5℃以内。
3. 实测性能与行业应用
3.1 性能基准测试
在标准测试条件下（23±1℃，10^-3 mbar真空度），对304不锈钢标准块进行连续24小时测量，得到以下数据：
| 性能指标 | 测试结果 | 行业平均水平 |
|---|---|---|
| 重复性精度 | ±0.02μm | ±0.1μm |
| 线性度误差 | <0.1%FS | 0.3%FS |
| 长期漂移(8小时) | ±0.05μm | ±0.2μm |
| 测量频率 | 10kHz | 2-5kHz |
特别值得注意的是其抗振动性能。在模拟真空泵振动的测试中（5-500Hz随机振动，0.5g RMS），测量值波动小于±0.05μm，这得益于其刚性不锈钢外壳和内部光学组件的抗震固定设计。
3.2 典型应用场景
半导体晶圆处理：在真空传输模块（VTM）中，传感头通过法兰直接安装在机械手轨道旁，实时监测晶圆位置。某客户实测数据显示，可将晶圆对位精度从±50μm提升到±5μm，使后续光刻工序的套刻精度提高30%。
光学镀膜监控：配合特制的45°安装支架，传感头能透过镀膜腔视窗测量基板位置。在某离子束溅射镀膜系统中，实现了0.1nm级别的膜厚实时监控，比传统石英晶体法响应速度快100倍。
微电子封装：在真空贴片工艺中，用于测量芯片与基板的共面性。某3D封装生产线采用后，贴片不良率从3%降至0.2%，每年节省成本超200万元。
4. 使用中的经验技巧
4.1 安装调试要点
-
真空法兰安装时建议使用扭矩扳手，CF法兰的螺栓扭矩应分三次施加：先30%额定扭矩，再70%，最后100%（通常为5-7N·m）。过度拧紧会导致法兰面变形，影响密封效果。
-
光学窗口清洁必须使用指定试剂（如色谱纯级异丙醇），普通酒精会留下微量残留，在真空环境下形成污染膜。清洁时应沿单一方向擦拭，避免打圈。
-
首次抽真空建议采用阶梯式抽气法：先抽至低真空（10^-1 mbar）保持1小时，让有机挥发物充分释放，再继续抽至高真空。直接快速抽高真空可能导致内部元件出气污染光学表面。
4.2 信号优化技巧
-
对于高反射率表面（如硅晶圆），可在软件中开启"高反射模式"，该模式会动态调整光源功率和探测器增益，避免信号饱和。
-
测量透明/半透明材料时，在样品背面粘贴普通标签纸就能获得稳定信号，比专用标记膜成本低且效果相当。
-
当测量频率超过5kHz时，建议关闭软件中的数字滤波功能，直接使用原始信号能获得更真实的表面形貌。
5. 维护与故障排查
5.1 日常维护清单
-
每周检查：真空法兰密封圈状态（有无压痕变形）、光学窗口洁净度、电缆连接器松紧度
-
每月维护：用干氮气吹扫光学通道（压力<0.2bar）、检查安装支架紧固螺栓扭矩
-
每季度校准：使用标准高度台阶规进行全量程线性校准，保存校准记录
5.2 常见问题处理
问题1：测量值波动大
可能原因：
- 真空度波动（检查真空系统）
- 样品表面有污染物（清洁样品）
- 光源功率不稳定（检查电源）
问题2：信号强度不足
排查步骤：
- 确认光学窗口清洁度
- 检查物镜是否对焦
- 测试不同反射率标准块，确认是设备问题还是样品问题
问题3：真空泄漏
应急处理：
- 立即停止抽真空
- 用氦质谱仪定位漏点
- 小漏点可用真空封泥临时修补
这套传感头在我们实验室的真空镀膜系统中已连续运行6个月，期间仅需常规维护就保持稳定工作。相比之前使用的进口品牌，其维护周期延长了3倍，而购置成本只有进口产品的60%。对于需要真空环境下精密测量的场景，这确实是个性价比突出的选择。
