USART串行通信原理与STM32实战指南

一只帅鸟

1. USART通讯基础概念解析

USART（Universal Synchronous/Asynchronous Receiver/Transmitter）是一种通用的同步/异步串行通信接口，在嵌入式系统中广泛应用。与单纯的UART（异步模式）相比，USART增加了同步通信能力，使其应用场景更加广泛。

1.1 USART与UART的核心区别

USART和UART的主要差异体现在时钟信号的配置上：

  • UART：纯异步通信，仅依靠TX（发送）和RX（接收）两条信号线传输数据，没有独立的时钟线。通信双方需要预先约定相同的波特率（Baud Rate）来同步数据采样。

  • USART：支持同步和异步两种模式。同步模式下，除了TX/RX外，还提供SCLK（同步时钟）信号线，由主机提供时钟信号，从设备根据时钟边沿采样数据，无需预先约定波特率。

实际应用中，大多数STM32等现代MCU的USART外设默认工作在异步（UART）模式，同步模式多用于特定协议（如智能卡、LIN总线等）场景。

1.2 串行通信帧格式详解

无论是USART还是UART，数据都是以帧为单位传输的。一个完整的数据帧包含以下部分：

  • 起始位（Start Bit）：固定为1位低电平，标志一帧数据的开始。
  • 数据位（Data Bits）：有效数据长度，通常为5-9位（常用8位）。
  • 校验位（Parity Bit，可选）：
    • 奇校验（Odd）：数据位+校验位中"1"的总数为奇数
    • 偶校验（Even）：数据位+校验位中"1"的总数为偶数
  • 停止位（Stop Bit）：1位、1.5位或2位高电平，标志一帧数据结束。
  • 空闲帧（Idle Frame）：连续高电平，表示当前无数据传输。

1.3 波特率与比特率的关系

  • 波特率（Baud Rate）：每秒传输的码元（符号）数量，决定每个位的持续时间。
  • 比特率（Bit Rate）：每秒传输的二进制位数。

在二进制通信中（每个码元代表1bit），波特率等于比特率。例如115200波特率即每秒传输115200位数据。计算实际数据传输速率时，需考虑帧格式开销：

code复制有效数据速率 = (数据位长度 / 总帧长度) × 波特率
例如：8N1格式（8数据位+无校验+1停止位）
有效速率 = (8/10) × 115200 = 92160 bps

2. USART硬件连接与电平标准

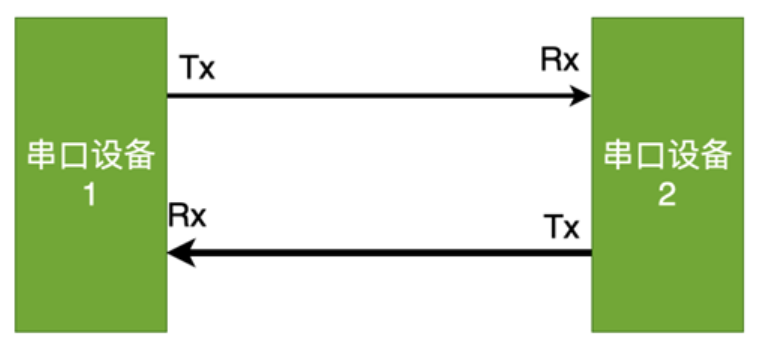

2.1 基础连接方式

USART/UART最基本的连接方式是三线制：

  • TX（发送端） → 对端RX
  • RX（接收端） ← 对端TX
  • GND（共地）

注意：这种直连方式仅适用于短距离（通常<1米）和相同电平标准的设备间通信。

2.2 常见电平标准对比

标准 逻辑0 逻辑1 传输距离 特点
TTL 0V 3.3V/5V <0.5m 直接连接MCU IO
RS232 +3V~+15V -3V~-15V 15m 抗干扰强，需电平转换
RS422 A-B < -0.2V A-B > +0.2V 1200m 差分信号，全双工
RS485 A-B < -0.2V A-B > +0.2V 1200m 差分信号，半双工

2.3 USB转TTL模块的应用

开发板上常见的USB转TTL芯片（如CH340、CP2102）实现了：

  1. USB协议 ↔ 串行数据转换
  2. USB电平（差分） ↔ TTL电平转换
  3. 在主机端虚拟出COM端口

接线示例：

code复制MCU TX → 模块RX
MCU RX ← 模块TX
MCU GND ↔ 模块GND

注意：不要连接模块的VCC到MCU除非确认电压匹配，多数开发板已内置3.3V稳压。

3. STM32 USART编程实战

3.1 硬件初始化配置

使用STM32CubeMX配置USART1异步模式：

c复制huart1.Instance = USART1;
huart1.Init.BaudRate = 115200;
huart1.Init.WordLength = UART_WORDLENGTH_8B;
huart1.Init.StopBits = UART_STOPBITS_1;
huart1.Init.Parity = UART_PARITY_NONE;
huart1.Init.Mode = UART_MODE_TX_RX;
huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
huart1.Init.OverSampling = UART_OVERSAMPLING_16;
HAL_UART_Init(&huart1);

关键参数解析：

  • OverSampling：过采样率（16x或8x），影响抗噪能力和最高波特率
  • HwFlowCtl：硬件流控（RTS/CTS），高速通信时建议启用
  • WordLength：包含校验位时的实际数据位长度

3.2 轮询模式通信

基础收发示例：

c复制// 发送字符串
HAL_UART_Transmit(&huart1, (uint8_t*)"Hello", 5, 100);

// 接收固定长度数据
uint8_t rx_data[10];
if(HAL_UART_Receive(&huart1, rx_data, 10, 1000) == HAL_OK) {
    // 处理接收数据
}

轮询模式的缺点：阻塞式等待，效率低，适合简单应用或调试。

3.3 中断模式优化

中断接收实现步骤：

  1. 启用USART全局中断（NVIC）
  2. 启动中断接收
  3. 实现中断回调函数
c复制// 启动中断接收
HAL_UART_Receive_IT(&huart1, rx_buf, BUF_SIZE);

// 接收完成回调
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) {
    if(huart == &huart1) {
        // 处理数据
        // 重新启动接收
        HAL_UART_Receive_IT(&huart1, rx_buf, BUF_SIZE);
    }
}

3.4 DMA+空闲中断高效方案

针对变长数据的高效处理方案：

c复制// 初始化DMA接收
HAL_UART_Receive_DMA(&huart1, dma_buffer, DMA_BUF_SIZE);
__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);

// 空闲中断处理
void USART1_IRQHandler(void) {
    if(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE)) {
        __HAL_UART_CLEAR_IDLEFLAG(&huart1);
        HAL_UART_DMAStop(&huart1);

        // 计算接收长度
        uint16_t len = DMA_BUF_SIZE - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);

        // 处理数据
        process_data(dma_buffer, len);

        // 重启DMA接收
        HAL_UART_Receive_DMA(&huart1, dma_buffer, DMA_BUF_SIZE);
    }
    HAL_UART_IRQHandler(&huart1);
}

4. 高级应用技巧

4.1 printf重定向实现

在MDK-ARM中实现printf到串口：

c复制#include <stdio.h>

int fputc(int ch, FILE *f) {
    HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, HAL_MAX_DELAY);
    return ch;
}

需在工程选项中勾选"Use MicroLIB"。

4.2 环形缓冲区实现

高效数据缓冲方案：

c复制typedef struct {
    uint8_t buffer[256];
    volatile uint16_t head;
    volatile uint16_t tail;
} RingBuffer;

void rb_push(RingBuffer *rb, uint8_t data) {
    rb->buffer[rb->head++] = data;
    if(rb->head >= sizeof(rb->buffer)) rb->head = 0;
}

uint8_t rb_pop(RingBuffer *rb) {
    uint8_t data = rb->buffer[rb->tail++];
    if(rb->tail >= sizeof(rb->buffer)) rb->tail = 0;
    return data;
}

bool rb_is_empty(RingBuffer *rb) {
    return rb->head == rb->tail;
}

4.3 硬件流控配置

RTS/CTS流控配置示例：

c复制huart1.Init.HwFlowCtl = UART_HWCONTROL_RTS_CTS;
huart1.Init.OverSampling = UART_OVERSAMPLING_8;  // 流控时建议8x过采样

// GPIO配置
GPIO_InitStruct.Pin = GPIO_PIN_11|GPIO_PIN_12;  // CTS/RTS引脚
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF7_USART1;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

5. 工业通信标准：RS232/422/485

5.1 RS232详解

  • 电平：±3V~±15V（负逻辑）
  • 距离：典型15米（115200bps时）
  • 特点：
    • 全双工点对点通信
    • 需要电平转换芯片（如MAX232）
    • 支持硬件流控（RTS/CTS）

5.2 RS422与RS485对比

特性 RS422 RS485
工作模式 全双工 半双工
差分线对 两对（TX/RX） 一对（DATA）
节点能力 1发10收 32单位负载
终端电阻 100Ω 120Ω
典型应用 工业仪表 MODBUS总线

5.3 RS485总线设计要点

  1. 终端电阻：在总线两端并联120Ω电阻，消除信号反射
  2. 偏置电阻：空闲时通过4.7kΩ上拉(A)和下拉(B)电阻确保确定状态
  3. 收发控制：使用单独的GPIO控制收发器方向（DE/RE）
    c复制void rs485_send(uint8_t *data, uint16_t len) {
    HAL_GPIO_WritePin(DE_GPIO_Port, DE_Pin, GPIO_PIN_SET); // 使能发送
    HAL_UART_Transmit(&huart1, data, len, 100);
    while(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_TC) == RESET); // 等待发送完成
    HAL_GPIO_WritePin(DE_GPIO_Port, DE_Pin, GPIO_PIN_RESET); // 切回接收
}

6. ESP32-S3 UART应用实例

6.1 初始化配置

c复制uart_config_t uart_config = {
    .baud_rate = 115200,
    .data_bits = UART_DATA_8_BITS,
    .parity = UART_PARITY_DISABLE,
    .stop_bits = UART_STOP_BITS_1,
    .flow_ctrl = UART_HW_FLOWCTRL_DISABLE,
    .source_clk = UART_SCLK_DEFAULT,
};

uart_driver_install(UART_NUM_1, 1024*2, 1024*2, 10, &uart_queue, 0);
uart_param_config(UART_NUM_1, &uart_config);
uart_set_pin(UART_NUM_1, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);

6.2 中断处理模式

c复制// 配置模式检测中断（如AT指令识别）
uart_enable_pattern_det_baud_intr(UART_NUM_1, '+', 3, 9, 0, 0);

// 任务处理事件
xTaskCreate(uart_event_task, "uart_event", 2048, NULL, 12, NULL);

void uart_event_task(void *pvParameters) {
    uart_event_t event;
    while(1) {
        if(xQueueReceive(uart_queue, (void*)&event, portMAX_DELAY)) {
            switch(event.type) {
                case UART_PATTERN_DET:
                    // 处理模式匹配
                    break;
                case UART_DATA:
                    // 处理普通数据
                    break;
            }
        }
    }
}

7. 常见问题与调试技巧

7.1 通信失败排查步骤

  1. 检查物理连接

    • 确认TX-RX交叉连接
    • 检查地线连接
    • 测量信号线电压

  2. 验证配置参数

    • 两端波特率一致（误差<3%）
    • 数据帧格式匹配（数据位/停止位/校验）
    • 流控设置一致

  3. 信号质量分析

    • 使用逻辑分析仪捕获波形
    • 检查信号上升/下降时间
    • 观察噪声和振铃现象

7.2 抗干扰设计建议

  1. 硬件措施

    • 增加线路滤波电容（10-100nF）
    • 使用双绞线（差分信号）
    • 添加TVS二极管防护

  2. 软件措施

    • 实现数据校验（CRC/Checksum）
    • 增加超时重传机制
    • 采用数据包应答协议

7.3 性能优化技巧

  1. DMA使用要点

    • 设置合理的DMA缓冲区大小（通常为2的幂次）
    • 使用双缓冲技术减少处理延迟
    • 定期检查DMA指针位置防止溢出

  2. 低功耗设计

    • 空闲时关闭UART时钟
    • 使用硬件唤醒功能
    • 动态调整波特率降低功耗

通过以上全面的USART/UART技术解析和实战示例，开发者可以快速掌握串行通信的核心技术要点，并能在实际项目中灵活应用各种高级功能。不同MCU平台的实现虽有差异，但核心原理相通，理解底层机制有助于快速移植和调试。
