1. STM32CubeMX新建工程全流程解析
作为一名参加过多次蓝桥杯嵌入式赛事的选手，我深知新建工程这个看似简单的步骤里藏着不少门道。今天我就把STM32G431RBT6开发板在CubeMX中的完整配置过程拆解给大家，特别是时钟树配置和MDK工程设置这两个最容易出问题的环节。
1.1 开发板选型与基础配置

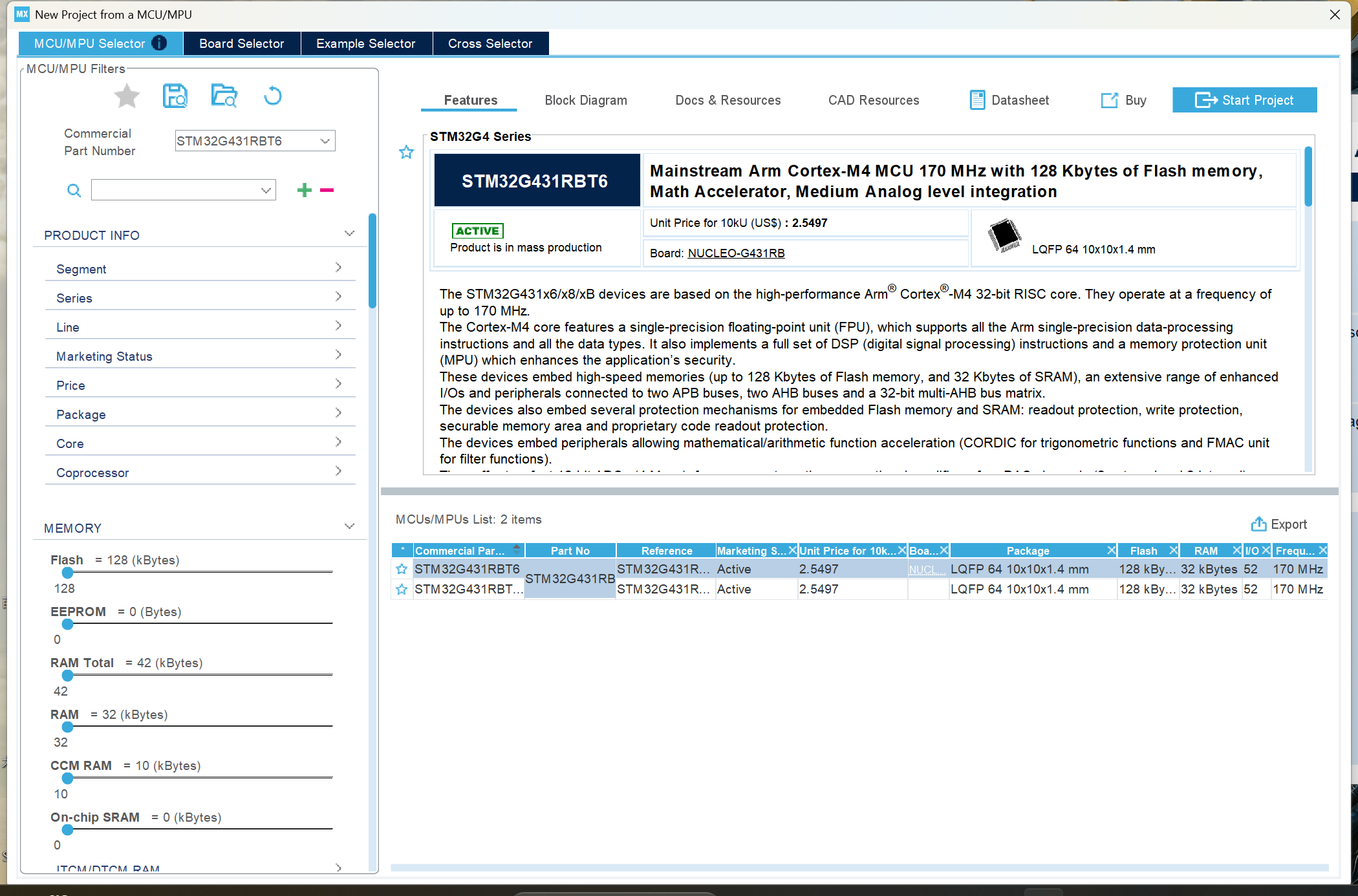

打开CubeMX后，在"New Project"页面搜索栏输入"STM32G431RBT6"（注意型号后缀必须完全匹配）。这个型号是蓝桥杯嵌入式赛事的指定开发板，其核心是Cortex-M4内核，主频可达170MHz。
关键提示：如果搜索不到该型号，说明你的CubeMX尚未安装对应芯片支持包，需要到ST官网下载G4系列的DFP包。
选中芯片后，在Pinout界面可以看到芯片引脚图。建议先做三个基础配置：
- RCC（复位和时钟控制）中启用HSE（外部高速时钟）
- SYS里将Debug设为Serial Wire（否则无法使用ST-Link调试）
- 根据外设需求配置GPIO（比如LED、按键等基础外设）
1.2 时钟树配置详解
点击Clock Configuration标签页进入时钟树配置，这是整个工程最关键的环节之一。按照以下步骤配置：
- 在HSE输入框输入24MHz（开发板外部晶振频率）
- 将HSE通过PLL分频/倍频：
- PLLM分频器设为3（24MHz/3=8MHz）
- PLLN倍频器设为20（8MHz*20=160MHz）
- PLLP分频器设为2（160MHz/2=80MHz系统时钟）
- 将系统时钟源选择为PLLCLK
- 确认APB1/APB2总线时钟自动分频后不超过最大频率
避坑指南：如果后续程序运行不稳定，首先检查这里配置的时钟频率是否超过芯片标称值。G431的最高主频是170MHz，建议初学时设置为80MHz即可。
2. MDK-ARM工程深度配置
2.1 生成代码前的关键设置
在Project Manager标签页中：
- 将Toolchain/IDE选为MDK-ARM V5

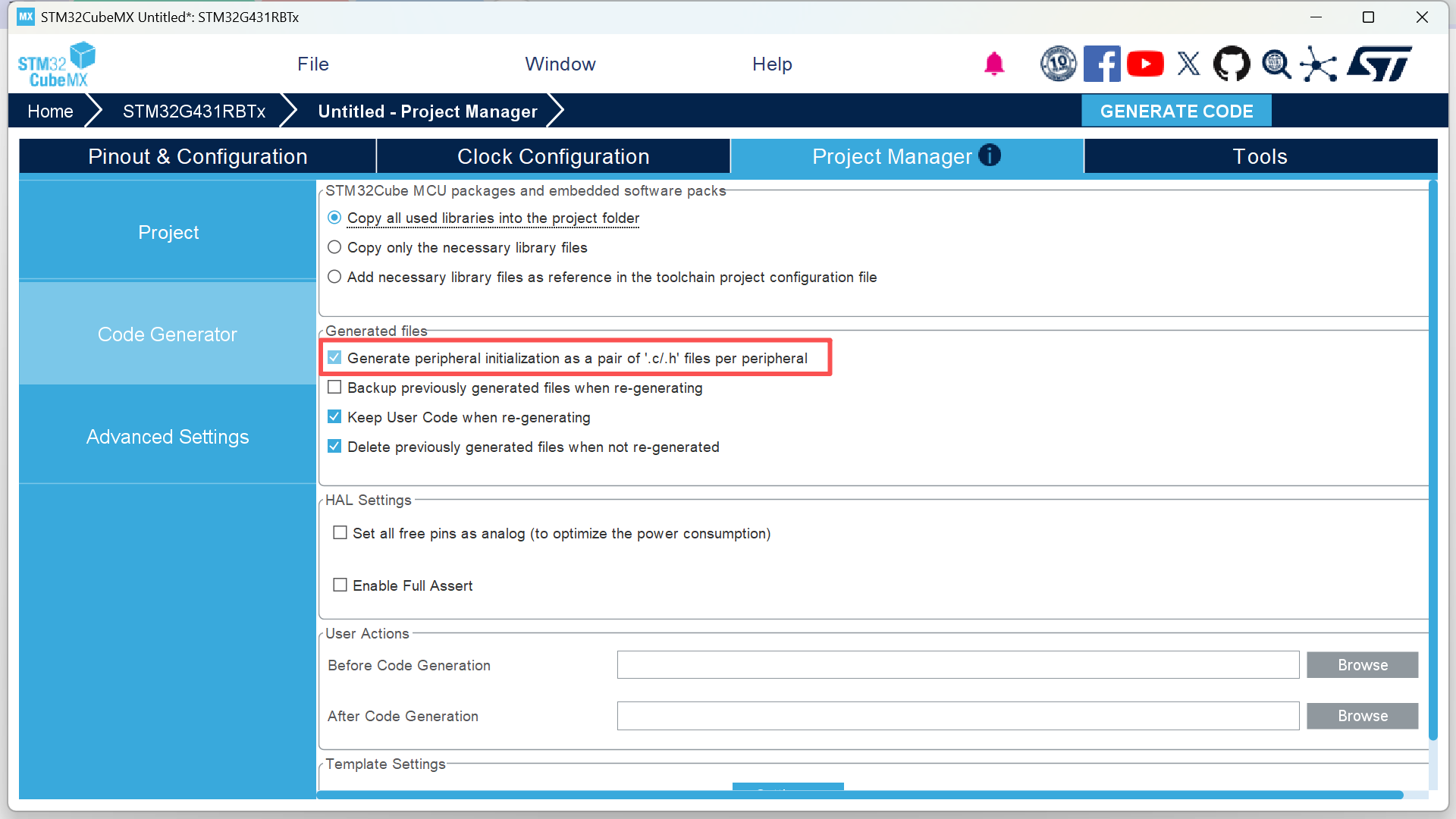

- 勾选"Generate peripheral initialization as a pair of .c/.h files"
- 设置堆栈大小（默认值可能不够用）：
- Heap Size建议设为0x600
- Stack Size建议设为0x800
点击GENERATE CODE生成工程后，不要立即编译！还需要几个重要配置：
2.2 魔术棒设置详解
打开生成的MDK工程，点击Options for Target（魔术棒）图标：
- Device选项卡确认芯片型号为STM32G431RB
- Target选项卡中：
- 勾选"Use MicroLIB"（精简版C库）
- 设置晶振频率为24MHz
- Output选项卡勾选"Create HEX File"
- C/C++选项卡的Define中添加"USE_HAL_DRIVER"
- Debug选项卡选择ST-Link调试器
经验之谈：如果遇到"no ST-Link detected"错误，先检查ST-Link驱动是否安装，再尝试更新固件。我遇到过三次比赛现场因为ST-Link固件版本过旧导致无法调试的情况。
3. 工程目录优化实践
3.1 代码文件组织结构

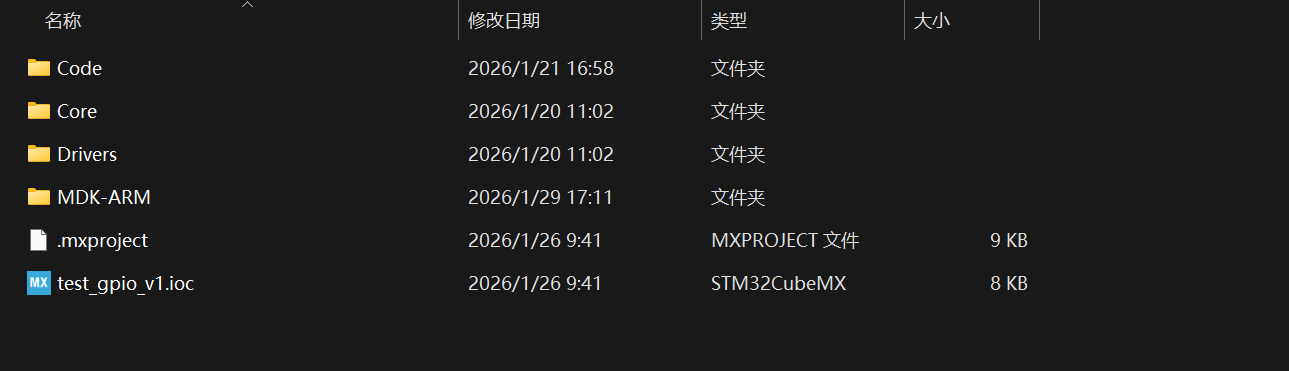

默认生成的工程目录比较混乱，建议按以下结构重组：
code复制Project/
├── MDK-ARM/ # Keil工程文件
├── Drivers/ # HAL库文件
├── Inc/ # 头文件
│ ├── common.h # 公用头文件
│ └── bsp/ # 板级支持包头文件
└── Src/
├── main.c
├── stm32g4xx_it.c
└── bsp/ # 板级驱动代码

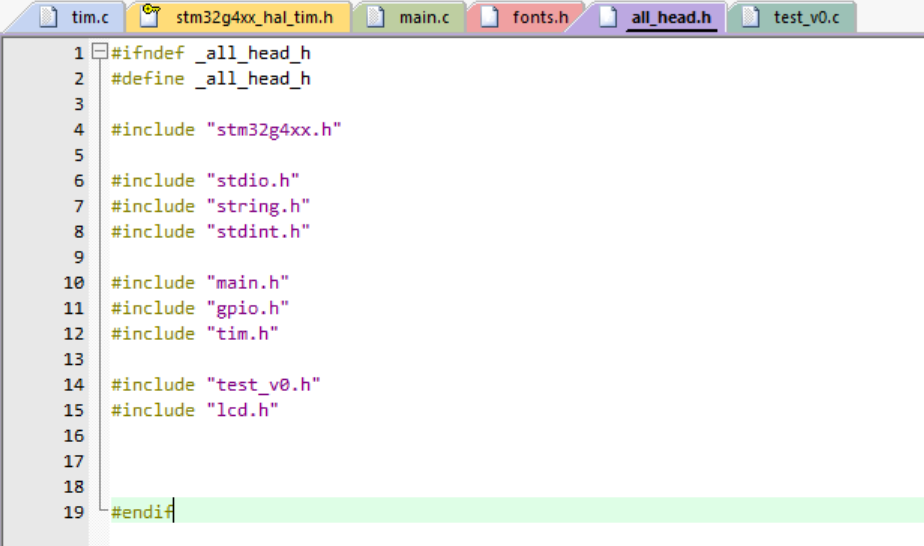

在common.h中集中包含所有需要的库文件：
c复制#ifndef __COMMON_H
#define __COMMON_H
#include "stm32g4xx_hal.h"
#include "stm32g4xx_hal_gpio.h"
// 其他必要头文件...
#endif
3.2 用户代码保护机制
CubeMX生成的代码中，用户添加的代码必须放在特定注释区间内：
c复制/* USER CODE BEGIN 1 */
// 你的代码
/* USER CODE END 1 */
血泪教训：我曾经因为把代码写在区间外，重新生成工程后所有代码都被覆盖。建议在main.c中立即添加以下基础结构：
c复制int main(void) {
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
/* USER CODE BEGIN 2 */
// 初始化代码
/* USER CODE END 2 */
while (1) {
/* USER CODE BEGIN 3 */
// 主循环代码
/* USER CODE END 3 */
}
}
4. 常见问题排查手册
4.1 编译错误解决方案
| 错误现象 | 可能原因 | 解决方案 |
|---|---|---|
| Undefined symbol SystemInit | 启动文件未包含 | 在魔术棒->Linker取消勾选"Use Memory Layout from Target Dialog" |
| No ST-Link detected | 驱动问题 | 安装最新版ST-Link驱动，或更新调试器固件 |
| HAL库函数未定义 | 宏定义缺失 | 在C/C++选项卡的Define中添加USE_HAL_DRIVER,STM32G431xx |
4.2 调试异常处理
-
程序卡在启动阶段：
- 检查时钟配置是否正确
- 确认复位电路正常（NRST引脚应有0.1uF电容）
-
外设不工作：
- 在CubeMX中确认外设时钟已使能
- 检查GPIO模式设置（输入/输出/复用功能）
-
HardFault错误：
- 检查堆栈是否溢出
- 使用MDK的Call Stack+Locals窗口定位问题代码
5. 高效开发技巧
5.1 代码模板管理
建议创建以下基础模板文件：
- bsp_led.c/h - LED控制驱动
- bsp_key.c/h - 按键扫描驱动
- bsp_uart.c/h - 串口调试驱动
每次新建工程时，直接复制这些文件到bsp目录，然后在CubeMX中配置对应外设即可。
5.2 版本控制策略
即使是练习工程也建议使用Git管理：
bash复制# 初始化仓库
git init
# 添加.gitignore忽略编译中间文件
echo "MDK-ARM/*.uvguix.*" >> .gitignore
echo "Objects/" >> .gitignore
# 提交基础工程
git add .
git commit -m "初始CubeMX工程"
5.3 调试输出优化
在开发初期，建议添加串口调试输出：
c复制// 在main.c中添加
#ifdef DEBUG
#include <stdio.h>
// 重定向printf到串口
int _write(int fd, char *ptr, int len) {
HAL_UART_Transmit(&huart1, (uint8_t*)ptr, len, HAL_MAX_DELAY);
return len;
}
#endif
这样在调试时可以方便地使用printf输出变量值：
c复制printf("当前计数器值：%d\r\n", counter);
这套工程配置方案经过我参加三届蓝桥杯的实战检验，特别是在省赛阶段的8小时高强度开发中，合理的工程结构能节省至少1小时的调试时间。刚开始可能觉得配置步骤繁琐，但养成规范习惯后，后续开发效率会成倍提升。
