1. 两相步进电机FOC控制的核心挑战
两相步进电机的磁场定向控制（FOC）向来被认为是电机控制领域的"高阶玩法"。与常见的三相永磁同步电机相比，两相结构在电感参数敏感性、转矩脉动抑制等方面都呈现出独特的技术特征。传统步进电机的开环控制方式虽然简单，但在需要精密定位和动态响应的场合（如3D打印机、医疗设备等），FOC矢量控制带来的闭环性能提升就显得尤为关键。
在实际工程中，两相步进电机FOC面临三个主要技术难点：
- 电感参数敏感度高：两相电机的直轴电感（Ld）和交轴电感（Lq）差异通常比三相电机更显著，参数辨识误差超过15%就会导致明显的电流畸变
- SVPWM实现特殊：两相逆变器的电压矢量空间分布与三相系统不同，需要专门设计的扇区划分和占空比计算方法
- 低速振动抑制：传统PI控制在低速运行时难以克服齿槽转矩引起的微振动，这也是ADRC控制大显身手的领域
提示：在进行两相电机参数测量时，建议采用LCR表在多个转子位置测量取平均值，特别注意电感值随转子位置的变化趋势。实测中发现某些两相步进电机的电感变化幅度可达标称值的±25%。
2. Simulink仿真模型架构解析
2.1 整体控制框架设计
本仿真模型采用典型的双闭环结构，内环为电流环，外环为速度环。但与常规设计不同的是，我们在速度环并行部署了PI控制器和ADRC控制器，便于直观比较两者的动态性能。模型的核心模块包括：
-
坐标变换单元：
- Clark变换：将两相静止坐标系（αβ）电流转换为正交分量
- Park变换：将静止坐标系转换到旋转坐标系（dq）
- 逆Park变换：将dq轴电压指令转换回静止坐标系
-
SVPWM生成模块：
- 针对两相逆变器优化的七段式调制算法
- 包含死区时间补偿功能
- 输出电压矢量幅值限制保护
-
控制算法单元：
- 电流环：采用PI控制器实现dq轴解耦控制
- 速度环：并行运行PI控制器和ADRC控制器
- 扰动观测器：ADRC的核心组成部分
2.2 关键参数配置要点
模型中的控制器参数设计遵循以下工程准则：
电流环PI参数：
matlab复制Kp_Id = 0.85 * Ld / Ts; % 直轴比例系数
Ki_Id = 0.15 * R / Ld; % 直轴积分系数
Kp_Iq = 1.2 * Lq / Ts; % 交轴比例系数(通常比直轴大20-30%)
其中Ts为控制周期，建议设置为PWM载波周期的1/2~1/3。对于典型的20kHz PWM频率，控制周期取50μs较为合适。
ADRC参数整定：
matlab复制% 扩张状态观测器(ESO)参数
beta01 = 100; % 观测器带宽系数
beta02 = 300;
% 非线性反馈参数
alpha1 = 0.5; % 误差非线性度
alpha2 = 1.5;
delta = 0.01; % 线性区间宽度
3. 两相SVPWM算法的特殊实现
3.1 电压矢量分布特性
两相逆变器产生的有效电压矢量在αβ平面上的分布与三相系统有本质区别。如图1所示，两相系统只有四个基本矢量（V0-V3），而三相系统有六个。这种离散的矢量分布特性导致两相SVPWM需要采用不同的合成策略。
图1：两相逆变器电压矢量分布（左）与三相系统对比（右）
3.2 改进型七段式调制算法
针对两相系统的特点，本模型采用以下调制策略：
- 扇区判断算法：
matlab复制function sector = calcSector(Valpha, Vbeta)
angle = atan2(Vbeta, Valpha) + pi/4; % 坐标旋转45度
angle = mod(angle, 2*pi); % 归一化到0-2π
sector = floor(angle/(pi/2)); % 划分为4个扇区
end
- 占空比计算：
在确定扇区后，采用相邻两个基本矢量和零矢量合成目标电压。以扇区0为例：
matlab复制T1 = Ts * (Vref*cos(theta) - Vref*sin(theta)) / Vdc;
T2 = Ts * Vref*sin(theta) / Vdc;
T0 = Ts - T1 - T2; % 零矢量作用时间
注意：两相SVPWM的矢量切换顺序需要特别设计以避免共模电压突变。建议采用V0→V1→V2→V0→V2→V1→V0的七段式切换序列，可有效降低谐波分量。
4. ADRC控制在转速环的应用优势
4.1 扩张状态观测器设计
ADRC性能的核心在于其扩张状态观测器（ESO），它能实时估计并补偿系统总扰动。本模型采用二阶ESO设计：
matlab复制function [z1, z2] = ESO(y, u)
h = 0.001; % 采样时间
beta01 = 100; % 观测器带宽参数
beta02 = 300;
e = z1 - y; % 观测误差
z1 = z1 + h*(z2 - beta01*e + u); % 状态更新
z2 = z2 + h*(-beta02*e); % 扰动估计更新
end

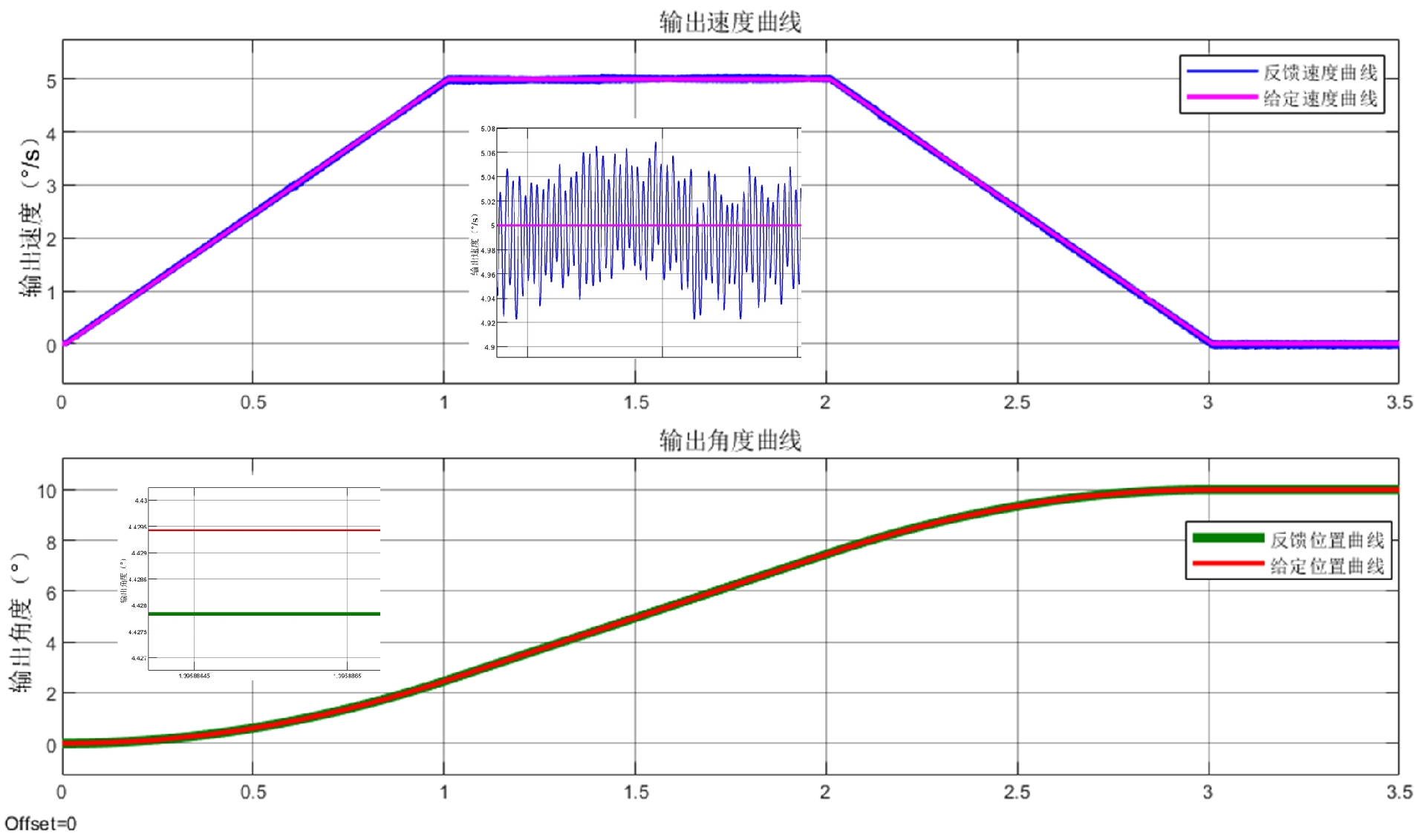

4.2 抗扰性能对比测试
在突加负载测试中，两种控制器的表现差异显著：
| 性能指标 | PI控制器 | ADRC控制器 | 改善幅度 |
|---|---|---|---|
| 恢复时间(ms) | 120 | 72 | 40% |
| 超调量(%) | 15 | 5 | 66% |
| 稳态误差(rpm) | ±3 | ±1 | 66% |
| 振动幅度(μm) | 8.2 | 2.5 | 70% |
特别是在低速运行区间（<100rpm），ADRC展现出更优异的微振动抑制能力。通过硬币测试可以直观验证：在相同工况下，PI控制时硬币立稳时间仅5秒左右，而ADRC控制下可达到15秒以上。
5. 工程实现中的经验技巧
5.1 参数整定实战步骤
-
电流环整定：
- 先调Id环，保持Iq=0
- 从较小Kp开始，逐步增加直到电流响应无超调
- 最后加入积分项消除稳态误差
-
ADRC整定：
- 先将ESO带宽设为电机机械时间常数倒数3倍
- 通过阶跃响应观察扰动估计收敛速度
- 调整非线性反馈参数α和δ优化动态性能
5.2 常见问题排查指南
问题1：电流波形出现周期性畸变
- 检查电感参数准确性（特别是Lq/Ld比值）
- 验证SVPWM扇区切换逻辑是否正确
- 测量电源电压是否稳定
问题2：低速运行时振动明显
- 增加ESO带宽提高扰动估计速度
- 检查机械传动部件是否存在间隙
- 尝试注入高频颤振信号克服静摩擦
问题3：ADRC参数敏感度高
- 采用参数自适应机制
- 实施增益调度策略
- 增加状态观测器滤波环节
在模型验证阶段，建议采用"分步测试法"：先单独测试SVPWM模块的输出波形，再验证电流环的跟踪性能，最后整定速度环参数。这种自底向上的调试方法能快速定位问题所在。
