1. 项目背景与需求分析
最近完成了一个工业自动化领域的典型多轴控制项目，采用两台欧姆龙CP1H-X40D型PLC作为主从站，通过脉冲控制方式协同管理六台三菱伺服驱动器（5台MR-J4+1台MR-JE）。这个项目最核心的技术挑战在于实现设备间的高效数据交换和精确的同步控制。
项目需求源自某精密装配生产线，需要实现以下功能：
- 六轴联动完成复杂轨迹运动
- 主从PLC实时共享工艺参数
- 触摸屏集中监控所有轴状态
- 位置检测精度±0.05mm以内
2. 硬件系统架构设计
2.1 核心设备选型考量

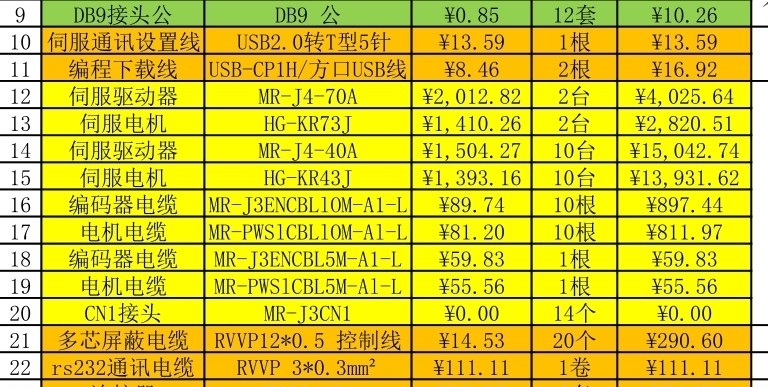

硬件配置方案经过多次论证优化：
- PLC选型：CP1H-X40D具备4轴脉冲输出（100kHz），通过扩展可实现6轴控制。相比CP1E系列，X40D的晶体管输出更适合高速脉冲控制
- 通讯模块：CP1W-CIF01串口模块支持RS232/422/485，本项目采用RS232方式实现PC LINK通讯
- 伺服系统：MR-J4系列（4MHz脉冲响应）用于高动态响应轴，MR-JE（1MHz）用于辅助轴
- 位置检测：基恩士GT2-500激光传感器分辨率0.001mm，DL-RS2A通讯模块实现Modbus RTU接入
关键经验：混合使用不同型号伺服时，务必验证各型号的脉冲响应特性。本项目中发现JE系列在500kHz以上脉冲频率时存在丢步现象，最终将JE轴脉冲频率限制在300kHz。
2.2 电气连接要点
系统接线有几个需要特别注意的细节：
- 脉冲信号线必须使用双绞屏蔽线（如BELDEN 8761），屏蔽层单端接地
- 伺服电机动力线与信号线分开走线槽，交叉时呈90°直角
- 所有通讯端口加装磁环滤波器，特别是长距离传输时
- 接地系统采用星型拓扑，避免地环路干扰
3. 通讯系统实现
3.1 PC LINK主从通讯配置
主从站通讯采用欧姆龙PC LINK协议，具体参数设置如下：
st复制// 主站配置示例
PC_LINK_Setup(
Master := TRUE, // 主站标识
UnitNo := 0, // 单元编号
BaudRate := 115200, // 通讯波特率
DataFormat := %DM1000, // 共享数据区首地址
Size := 256); // 单次交换数据量
实际调试中发现三个关键点：
- 数据交换量超过300字时通讯周期会从5ms延长至8ms
- 共享区前32字建议用作状态校验区
- 通讯中断恢复后需要手动同步数据初始值
3.2 数据交换优化方案
为提高通讯可靠性，我们采用了以下措施：
- 将512字共享区分成两个256字区块交替传输
- 在DM1000-DM1031区域实现XOR校验机制
- 设置通讯超时报警（3个扫描周期未更新即报警）
st复制// 数据校验功能块
FUNCTION_BLOCK Data_Verify
VAR_INPUT
DataArray : ARRAY[0..255] OF WORD;
END_VAR
VAR_OUTPUT
Checksum : WORD;
END_VAR
VAR
i : INT;
END_VAR
Checksum := 0;
FOR i := 0 TO 255 DO
Checksum := Checksum XOR DataArray[i];
END_FOR;
4. 运动控制程序设计
4.1 多轴控制架构设计
采用结构化文本(ST)编写轴控制功能块，主要特点包括：
- 状态机设计实现模式切换
- 指数型加减速算法
- 软件限位双重保护
- 动态参数调整接口
st复制FUNCTION_BLOCK Axis_Control
VAR_INPUT
Command : INT; // 控制命令字
TargetPos : REAL; // 目标位置(mm)
Velocity : REAL; // 运行速度(mm/s)
END_VAR
VAR_OUTPUT
ActualPos : REAL; // 实际位置
Status : WORD; // 状态字
END_VAR
VAR
State : (IDLE, HOMING, MOVING, STOPPING);
AccelCurve : ARRAY[0..99] OF REAL; // 加减速曲线
END_VAR
4.2 关键算法实现
- 脉冲平滑处理算法：
st复制// S曲线加减速计算
AccelStep := (TargetVel - CurrentVel) / AccelTime;
IF ABS(AccelStep) > MaxAccel THEN
AccelStep := SIGN(AccelStep) * MaxAccel;
END_IF
NewVel := CurrentVel + AccelStep * DeltaT;
- 多轴同步控制：
采用主从同步方式，主轴位置作为从轴的位置基准，通过电子齿轮比实现跟随：
st复制FollowerPos := MasterPos * GearRatio + Offset;
5. 传感器集成方案
5.1 基恩士传感器通讯配置
DL-RS2A模块的Modbus RTU参数设置：
st复制// 串口初始化
CMND(端口:=1, 命令:=#2100, 控制码:=16#0000); // 19200bps
CMND(端口:=1, 命令:=#2101, 控制码:=16#0007); // 8N1
CMND(端口:=1, 命令:=#2102, 控制码:=16#0001); // RTU模式
5.2 数据采集优化
为解决传感器刷新率问题，采用分时读取策略：
- 将6个测量点分成两组
- 奇数周期读取1-3点数据
- 偶数周期读取4-6点数据
- 在PLC中建立数据缓冲区实现无缝更新
6. 人机界面设计
NB7W-TE00B触摸屏程序主要特点：
- 采用动态画面加载技术
- 建立轴参数模板页面
- 实现实时趋势图显示
- 报警历史记录功能
关键实现技巧：
st复制// 动态地址映射
FOR i := 1 TO 6 DO
SET_TAG("Axis" + INT_TO_STRING(i) + ".Pos",
ADR(AxisData[i].ActualPos));
END_FOR
7. 调试经验与问题解决
7.1 典型问题排查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 伺服偶尔丢步 | 脉冲信号干扰 | 改用双绞屏蔽线，加终端电阻 |
| PC LINK通讯中断 | 波特率不匹配 | 检查两端参数一致性 |
| 传感器数据跳变 | 接地不良 | 单独敷设传感器地线 |
| 多轴不同步 | 扫描周期过长 | 优化程序结构，减少嵌套 |
7.2 重要调试心得
-
信号完整性测试：
在正式运行前，用示波器检测脉冲信号质量，要求：- 上升/下降时间<100ns
- 过冲<10%幅值
- 无明显的振铃现象
-
伺服参数整定：
- 先关闭所有增益参数，逐步调整
- 惯量辨识时卸除机械负载
- 使用JOG模式验证基本运动
-
通讯压力测试：
连续运行24小时通讯测试，监控：- 数据错误计数器
- 通讯周期波动范围
- CPU负载率
8. 项目优化建议
根据实际运行情况，后续可改进方向：
- 将PC LINK升级为EtherCAT通讯，提高实时性
- 增加振动传感器实现主动抑振控制
- 开发上位机数据分析工具
- 实现参数自整定功能
在项目验收过程中，六轴同步精度最终达到±0.015mm（优于要求的±0.05mm），这主要得益于以下几个关键措施：
- 采用高分辨率编码器（17位绝对值）
- 实现温度补偿算法
- 严格校准机械传动背隙
- 使用激光干涉仪进行全行程定位精度测量
这个项目让我深刻体会到，工业控制系统的稳定性来自于每个细节的精心打磨。特别是在处理混合品牌设备集成时，必须吃透各设备的通讯协议和电气特性，才能构建出可靠的控制方案。
