1. 直流有刷电机闭环控制系统概述
直流有刷电机在工业控制领域应用广泛,其闭环控制系统是实现精确运动控制的基础。本系统基于TI的DSP28335数字信号处理器,构建了一套完整的转速闭环控制方案。系统采用AB相增量式编码器作为反馈元件,通过精密的PID算法实现电机转速的精确调节。
这套系统最核心的价值在于:它不仅仅是一个理论模型,而是经过实际验证的完整工程实现。从硬件电路设计到软件算法实现,从底层驱动开发到上位机交互,每个环节都经过精心设计和反复调试。对于想要深入理解电机控制原理,或者需要快速搭建电机控制平台的工程师来说,这个系统提供了绝佳的学习和参考样本。
2. 系统硬件架构详解
2.1 主控芯片选型与配置
DSP28335是TI C2000系列中的经典款型,特别适合电机控制应用。选择它的主要原因包括:
- 150MHz主频提供足够的计算能力
- 内置增强型PWM模块(ePWM)支持高精度电机驱动
- 增强型正交编码器接口(eQEP)简化编码器信号处理
- 丰富的外设资源减少外围电路复杂度
实际工程中,DSP28335的时钟配置需要特别注意。系统采用外部30MHz晶振,通过内部PLL倍频到150MHz工作频率。配置时需要确保锁相环稳定工作,否则会导致系统运行异常。

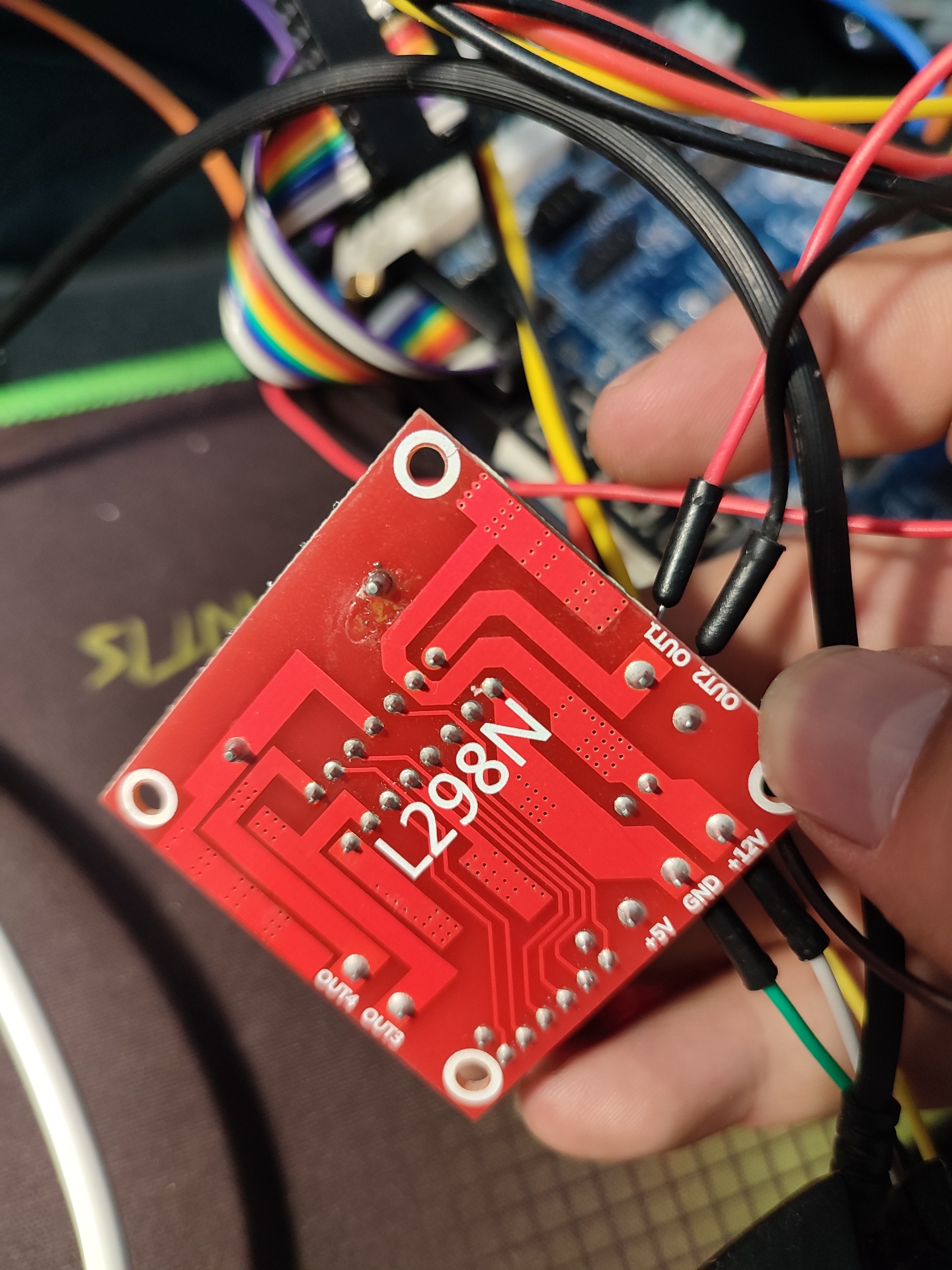

2.2 功率驱动电路设计
电机驱动部分采用典型的H桥电路结构,关键设计要点:
- 选用IR2104作为栅极驱动器
- MOSFET选用IRF540N,耐压100V,导通电阻44mΩ
- 自举电路设计确保高端MOSFET可靠导通
- 死区时间设置为1μs,防止上下管直通
code复制// ePWM死区时间配置示例
EPwm1Regs.DBCTL.bit.OUT_MODE = DB_FULL_ENABLE; // 使能死区
EPwm1Regs.DBCTL.bit.POLSEL = DB_ACTV_HIC; // 极性选择
EPwm1Regs.DBRED = DEAD_TIME; // 上升沿死区
EPwm1Regs.DBFED = DEAD_TIME; // 下降沿死区
2.3 编码器接口电路
AB相增量式编码器接口设计考虑:
- 采用AM26LS32差分接收器提高抗干扰能力
- 信号经过74HC14施密特触发器整形
- 配置上拉电阻确保信号稳定性
- 信号线采用双绞线传输,长度不超过3米
3. 软件算法实现
3.1 eQEP位置速度解算
位置解算采用32位计数器,配置为四倍频模式提高分辨率:
code复制EQep1Regs.QDECCTL.bit.QSRC = 0; // 正交计数模式
EQep1Regs.QPOSMAX = 0xFFFFFFFF; // 最大计数值
EQep1Regs.QEPCTL.bit.QPEN = 1; // 使能位置计数器
速度计算采用M法,在定时中断中执行:
code复制// 速度计算实现
int32_t pos_diff = current_pos - last_pos;
if(pos_diff > 0x7FFFFFFF) pos_diff -= 0xFFFFFFFF;
else if(pos_diff < -0x7FFFFFFF) pos_diff += 0xFFFFFFFF;
speed_rpm = (pos_diff * 60) / (ENCODER_LINES * SAMPLE_TIME);
3.2 数字PID控制器实现
PID算法采用位置式实现,包含抗积分饱和处理:
code复制// PID核心算法
error = target_speed - actual_speed;
integral += error * dt;
// 抗积分饱和
if(integral > INTEGRAL_LIMIT) integral = INTEGRAL_LIMIT;
else if(integral < -INTEGRAL_LIMIT) integral = -INTEGRAL_LIMIT;
derivative = (error - prev_error) / dt;
output = Kp*error + Ki*integral + Kd*derivative;
3.3 转速指令规划
为避免转速突变导致机械冲击,采用S曲线规划算法:
code复制// S曲线规划实现
void speed_planner(float target) {
static float current = 0;
static float velocity = 0;
const float jerk = 100; // 加加速度(rpm/s^2)
float accel_limit = jerk * dt;
velocity = constrain(velocity, -MAX_ACCEL, MAX_ACCEL);
current += velocity * dt;
velocity += constrain(target-current, -accel_limit, accel_limit);
return current;
}
4. 系统调试与优化
4.1 PID参数整定方法
采用经典的阶跃响应法进行参数整定:
- 先将Ki和Kd设为0,逐步增大Kp直到系统出现等幅振荡
- 记录此时的临界增益Ku和振荡周期Tu
- 根据Ziegler-Nichols公式计算PID参数:
- Kp = 0.6*Ku
- Ki = 2*Kp/Tu
- Kd = Kp*Tu/8
实际调试中发现,对于电机控制系统,微分环节容易引入高频噪声。建议先调PI参数,待系统基本稳定后再考虑是否加入微分作用。
4.2 上位机调试工具使用
系统配套的上位机提供以下功能:
- 实时波形显示(转速、电流、PWM占空比等)
- 参数在线修改与保存
- 数据记录与导出
- 系统状态监控
通过上位机可以直观观察系统响应,快速评估参数调整效果。下图展示了典型的阶跃响应曲线:

4.3 常见问题排查
-
电机不转但PWM有输出
- 检查H桥供电是否正常
- 测量MOSFET栅极驱动波形
- 确认死区时间设置合理
-
转速波动大
- 检查编码器连接是否可靠
- 尝试增加速度滤波时间常数
- 适当降低P增益,增加I增益
-
上位机通信中断
- 检查波特率设置是否匹配
- 测量串口信号电平
- 确认接线正确(TX-RX交叉连接)
5. 工程实践建议
5.1 系统可靠性设计
-
在软件中实现多重保护机制:
c复制// 过流保护实现 if(current > CURRENT_LIMIT) { EPwm1Regs.TZFRC.bit.OST = 1; // 强制PWM输出为安全状态 fault_status |= OVER_CURRENT; } -
添加硬件看门狗电路,防止程序跑飞
-
关键信号线采用屏蔽线,减少干扰
5.2 性能优化技巧
- 将PID计算放在定时中断中,确保控制周期精确
- 使用DSP的IQmath库提高浮点运算效率
- 对频繁访问的变量使用volatile关键字
- 优化中断优先级,确保关键任务及时响应
5.3 扩展功能实现
基于现有系统可以进一步扩展:
- 增加电流环实现力矩控制
- 添加位置环实现定位功能
- 开发CAN总线接口实现多电机协同
- 移植到无刷直流电机(BLDC)控制
这套系统经过多个实际项目验证,在工业缝纫机、自动化生产线等场合表现稳定可靠。对于初学者,建议先理解基础原理,再逐步尝试修改参数和算法,最终掌握完整的电机控制技术。
