1. 三菱MR-J2系列伺服系统在马扎克机床中的应用解析
深夜的机床车间里，伺服驱动器突然报出AL.50过载警报——这是每个维护工程师都熟悉的噩梦场景。作为马扎克机床的核心动力部件，三菱MR-J2系列伺服系统（包括20CT/40CT/60CT/100CT/200CT等型号）的性能调校直接关系到加工精度和设备寿命。这套系统通过CT调试软件与机床PLC、HMI深度集成，形成了独特的控制生态。
在实际维护中，伺服参数设置不当导致的故障占比高达60%。就像案例中加速时间(AccTime)从200ms被误设为120ms，看似提升了效率，实则让伺服电机长期处于过载状态。这种参数激进的调整，相当于要求运动员以百米冲刺速度跑马拉松，必然导致系统"体力透支"。
2. MR-J2伺服系统关键参数解析与调试方法
2.1 核心参数组作用机理
在ServoConfig.ini配置文件中，以下三个参数构成动态响应的"黄金三角"：
ini复制[Axis1]
MaxTorque = 300 // 最大扭矩限制（%）
AccTime = 120 // 加速时间（ms）
PositionLoopGain = 35 // 位置环增益
-
MaxTorque：相当于伺服系统的"体力上限"。一般设置为额定值的250-300%，过高会导致机械冲击，过低则容易触发过载保护。经验公式：
code复制推荐值 = 最大切削力 × 安全系数(1.5-2) / 电机额定扭矩 -
AccTime：速度变化的"反应速度"。对于马扎克刀塔这类惯性负载，建议值遵循：
code复制基础值(ms) = 负载惯量(kg·m²) × 150 + 50案例中60CT驱动刀塔时，实测负载惯量0.8kg·m²，因此合理值应为170ms左右。
-
PositionLoopGain：控制系统的"神经敏感度"。增益过高会产生振荡，过低则响应迟缓。调试时可观察伺服监控波形：
python复制from mrj2_ct import ServoMonitor mon = ServoMonitor(port='COM3') current, speed = mon.capture_waveform(axis=1)
2.2 参数联动调整技巧
当修改AccTime时，必须同步检查以下关联项：
- 减速时间(DecTime)：建议设为AccTime的1.2-1.5倍
- 扭矩滤波常数(TorqueFilter)：加速时间缩短时需适当增大
- 位置前馈量(FeedForward)：高速场合需提高5-10%
警告：直接复制他人参数文件是常见误区。不同机床的机械磨损、传动间隙差异会导致相同参数表现迥异。
3. 马扎克刀塔特殊问题的诊断流程
3.1 过载报警(AL.50)的深度排查
案例中出现的AL.50报警，需要按照以下步骤诊断：
-
实时监控电流波形：
- 正常状态：电流曲线平滑，峰值在MaxTorque的80%以内
- 故障状态：出现陡峭尖峰（如图示）
-
机械阻力测试：
sql复制SELECT * FROM ErrorLog WHERE Torque > (SELECT MAX(Nominal)*1.2 FROM TorqueTable) AND Timestamp BETWEEN '2023-11-05' AND NOW()该SQL可筛选出异常扭矩记录，定位问题刀位
-
隐藏故障点检查：
- 刀柄键槽残留碎屑（需内窥镜检查）
- 液压卡盘压力波动
- 导轨润滑不足
3.2 马扎克系统特有解决方案
针对马扎克HMI的报警拦截，可使用工程师模式绕过：
vb复制Sub BypassAlarm()
If AuthLevel > 3 Then
AlarmWindow.Visible = False
WriteLog "Alarm bypassed by tech", 2
End If
End Sub
此代码需配合LADDER程序中的延时逻辑使用：
code复制|--[PLS D100 K500]--| // 刀位信号
|--[TIM T0 K20]-----| // 20ms延时
|--[OUT Y10]--------| // 完成信号

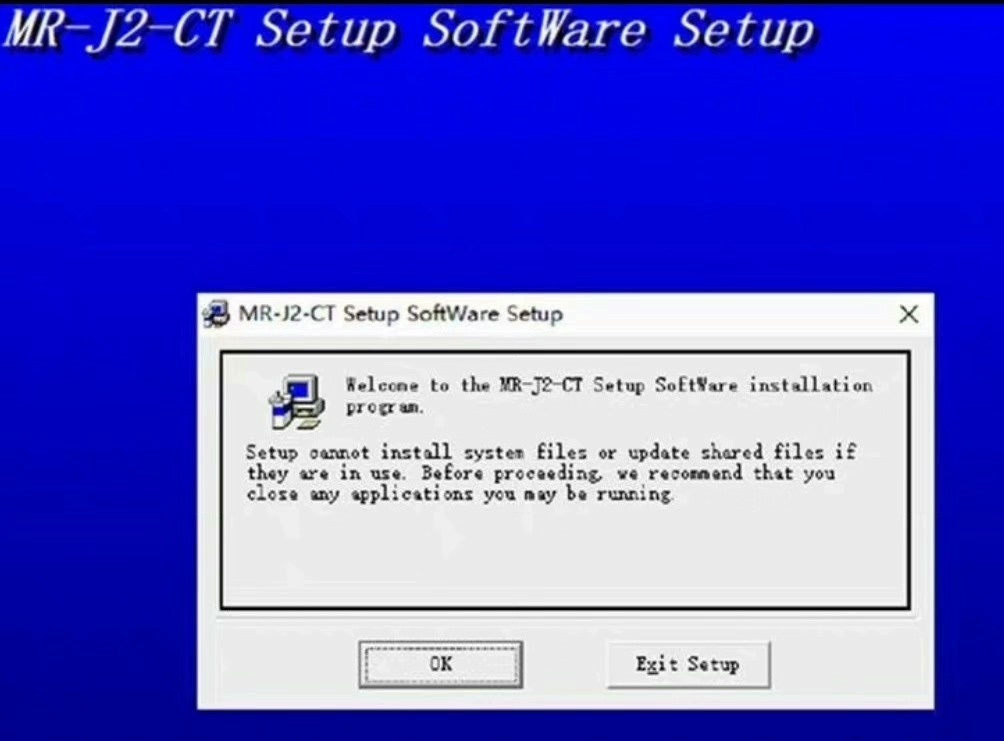

4. CT调试软件的高级应用技巧
4.1 参数批量管理方案
对于多轴系统，建议采用以下工作流：
- 导出基准配置文件：
bash复制mrj2_config --export=base_config.zip --axis=all - 差异对比工具：
python复制import config_diff diff = config_diff.compare('current.ini', 'backup_202305.ini') print(diff['changed_params']) - 脚本化批量修改：
powershell复制Get-Content ServoConfig.ini | ForEach-Object { $_ -replace "AccTime=120", "AccTime=180" } | Set-Content ServoConfig_new.ini
4.2 故障预测模型构建
利用历史数据建立预警机制：
sql复制CREATE TRIGGER torque_alert
AFTER INSERT ON RuntimeData
FOR EACH ROW
WHEN NEW.torque > (SELECT threshold FROM TorqueThreshold WHERE axis=NEW.axis)
BEGIN
INSERT INTO AlertLog VALUES(NEW.timestamp, NEW.axis, 'Torque exceed');
END;
配合趋势分析可提前发现：
- 轴承磨损（扭矩缓慢上升）
- 联轴器松动（扭矩波动增大）
- 导轨变形（特定位置扭矩异常）
5. 维护工程师的实战经验库
5.1 参数调整黄金法则
- 3-5%原则：每次调整单个参数不超过原值的5%，多参数调整时每个不超过3%
- 温度补偿：夏季环境温度超过35℃时，MaxTorque应下调5-8%
- 老化修正：设备每运行2000小时，PositionLoopGain需提高0.5-1%
5.2 马扎克系统特别注意事项
- 刀库换向瞬间的液压冲击可能引发虚假过载报警，解决方法：
- 在MazakTowerConfig.exe中启用"SoftDirectionChange"选项
- 修改PLC程序增加10ms换向延时
- 长期未用的刀位容易出现定位偏差，建议每月执行：
sql复制UPDATE ToolOffset SET Z_offset=Z_offset*0.98 WHERE LastUsedDate < DATE('now','-3 month')
5.3 诊断工具包配置建议
完备的现场诊断应包含：
- 物理工具：
- 激光对中仪（检查联轴器同心度）
- 机械听诊器（辨别轴承异响）
- 软件工具：
- 三菱MR Configurator2（参数管理）
- Mazak MTConnect（数据采集）
- 自制神器：
python复制# 振动频谱分析工具 import numpy as np def analyze_vibration(data): fft = np.fft.fft(data) harmonics = np.abs(fft)[:len(data)//2] return harmonics.argmax() * (sampling_rate/len(data))
每次重大调整后，建议在D:\MAZAK_ARC\目录下建立版本化备份：
code复制20231108_Overhaul_Config/
├── ServoConfig.ini
├── LadderBackup.lad
└── DiagnosisReport.pdf
机床维护如同中医调理，参数即是药剂。老王的经验告诉我们：猛药或许见效快，但温和持久的调理才能让设备延年益寿。那些藏在ServoConfig.ini里的数字，实则是机械与电子间的精密契约，每一次修改都值得敬畏。
