运放频率响应与零极点分析实战指南

1. 运放带宽与频率响应的工程意义

在模拟电路设计中，运算放大器的频率响应特性直接决定了信号处理的质量边界。我曾参与过一个医疗设备的前置放大器设计项目，当ECG信号中混入高频干扰时，最初的设计方案由于对运放带宽理解不足，导致关键波形特征被滤波器错误衰减。这个教训让我深刻认识到：掌握零极点分析不仅是理论要求，更是工程实践的必备技能。

运放的频率响应通常表现为低通特性，其核心参数-3dB带宽（f-3dB）标志着信号增益下降至直流增益70.7%的频率点。但在实际设计中，我们需要关注更完整的波特图特性：

• 增益带宽积（GBW）：决定运放可用的频率范围，GBW=Av×f-3dB
• 相位裕度：闭环系统中相位延迟接近180°时可能引发振荡
• 建立时间：与系统阶数直接相关，高阶系统需要更复杂的补偿

2. 零极点基础理论解析

2.1 零点的物理本质

零点在电路中表现为信号传输路径的"分流激活点"。当频率达到零点fz时，系统会出现新的能量传递路径。典型表现：

1. 幅频特性：

   • 低于fz时：增益保持Gdc（直流增益）
   • 在fz处：增益上升3dB（√2倍）
   • 高于fz：以+20dB/dec斜率上升

2. 相频特性：

   • 0.1fz时：相位≈0°
   • fz处：相位=+45°
   • 10fz时：相位≈+90°

实际案例：在光电检测电路中，光电二极管的结电容与反馈电阻形成的零点会意外提升高频噪声，需通过补偿电容消除。

2.2 极点的工程影响

极点代表系统中能量存储元件的"惯性效应"，常见于RC、RL等储能网络。其特性与零点形成镜像：

1. 幅频响应：

   • 低于fp：增益=Gdc
   • fp处：增益-3dB
   • 高于fp：-20dB/dec斜率

2. 相位滞后：

   • 0.1fp：相位≈0°
   • fp：相位=-45°
   • 10fp：相位≈-90°

典型误区警示：

• 多个极点共存时相位延迟叠加，可能引发系统振荡
• 高频极点（>10MHz）可能被忽视，但会恶化瞬态响应

3. 实际电路中的零极点产生机制

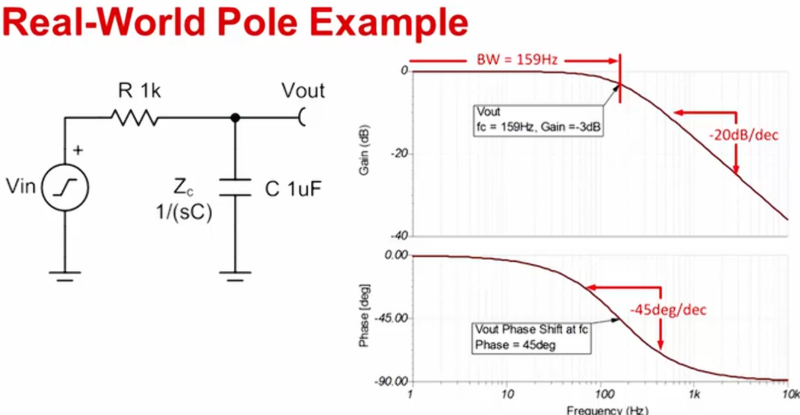

3.1 RC网络的极点分析

传递函数推导过程：

math复制H(s) = \frac{V_{out}}{V_{in}} = \frac{1/sC}{R+1/sC} = \frac{1}{1+sRC}

极点频率：

math复制f_p = \frac{1}{2πRC} = \frac{1}{2π×1kΩ×1μF} = 159Hz

实测数据对比：

调试技巧：当实测极点频率偏移时，优先检查电容容值误差（陶瓷电容的直流偏压效应可能导致容值下降30%）

3.2 产生零点的典型电路

传递函数：

math复制H(s) = \frac{R}{R+1/sC} = \frac{sRC}{1+sRC}

零点频率：

math复制f_z = \frac{1}{2πRC} = 160Hz \quad (R=10kΩ, C=0.1μF)

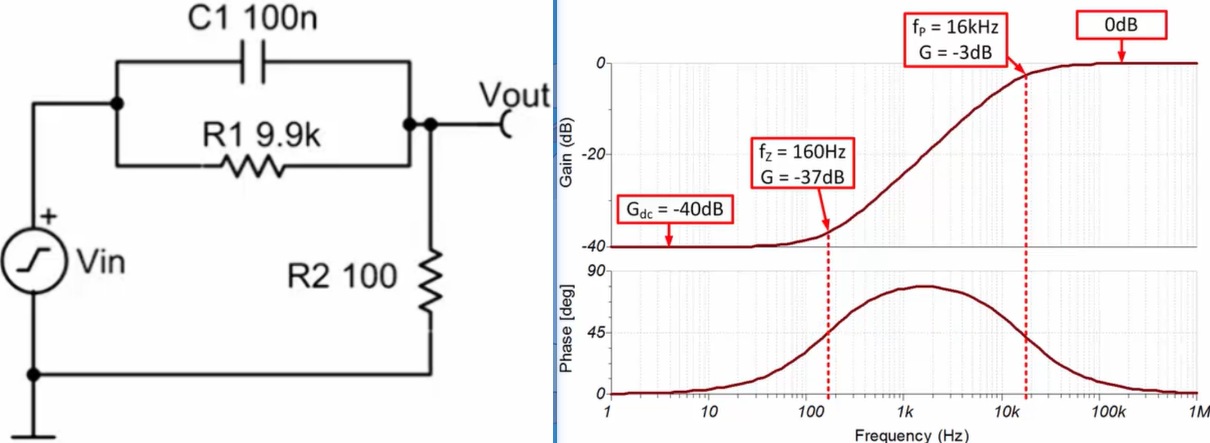

复合系统案例：
在运放反馈网络中并联RC组合时：

• 零点频率：fz=1/(2πRfCf)
• 极点频率：fp=1/(2π(Rf||Rin)Cf)

4. 波特图实战判读技巧

4.1 图形特征速查表

4.2 相位分析法进阶

在实际电路调试中，我总结出"三看相位"法则：

1. 看转折点：

   • 相位曲线出现-45°拐点→可能存在极点
   • 出现+45°回升→可能存在零点

2. 看斜率：

   • 恒定-45°/dec→单极点系统
   • 斜率突变→可能存在多极点/零点交互

3. 看极值：

   • 相位滞后又回升→零极点对抵消
   • 相位持续下降→可能有多重极点

实测案例：
某音频功放电路在20kHz出现异常相位突降，经分析是PCB布局导致2pF的寄生电容与10kΩ电阻形成了意外极点：

math复制f_{p\_unexpected} = \frac{1}{2π×10kΩ×2pF} = 7.96MHz

虽然该极点超出音频范围，但通过仿真发现其影响了整体的相位裕度。

5. 运放稳定性设计实战

5.1 相位裕度优化

确保运放闭环稳定需要满足：

math复制Phase\ Margin = 180° - |φ(f_{unity})| > 45°

具体措施：

1. 主极点补偿：在运放内部节点添加补偿电容
2. 米勒补偿：利用前馈电容创造零点抵消极点
3. 电阻隔离法：在反馈网络串联电阻限制零点频率

5.2 带宽扩展技巧

当需要拓宽有效带宽时：

1. 前馈技术：通过Cf在反馈通路引入零点

   math复制f_z = \frac{1}{2πR_fC_f}


2. 多级调谐：精确配置各级极点位置
3. 使用电流反馈型运放（CFA）：其带宽相对独立于增益

血泪教训：
在一次高速ADC驱动电路设计中，为提升带宽盲目增加前馈电容，导致系统在80MHz处出现振荡。后通过频谱分析发现是忽略了封装电感与补偿电容形成的谐振极点。最终解决方案是：

• 在电源引脚添加0.1μF+10nF去耦电容组合
• 采用0201封装的5.6Ω电阻串联在反馈路径
• 将补偿电容从22pF调整为15pF并并联1kΩ电阻

6. 现代运放的频率特性演进

随着工艺进步，新型运放展现出更复杂的频率特性：

1. 增益滚降（Gain Roll-Off）：
   先进制程运放可能出现多个次级极点，表现为：

   • 初始滚降：-20dB/dec（主极点）
   • 在f>fT/β后变为-40dB/dec（次极点激活）

2. 寄生参数影响：

   • 28nm以下工艺的栅极电阻会引入额外极点
   • FinFET结构的Cgd/Cgs比变化改变零点位置

3. 温度效应：
   某低温漂运放的测试数据显示：

   温度(℃)	fp1(MHz)	fp2(MHz)	GBW(MHz)
   -40	1.2	85	105
   +25	1.5	92	112
   +125	1.1	78	98

对于高速设计，建议始终通过SPICE模型进行温度扫描仿真。我在最新项目中采用的方法是在关键节点预留可调补偿网络：

• 可切换电容阵列（0.5pF~5pF，步进0.5pF）
• 激光可调电阻（范围1kΩ~10kΩ）
• 测试焊盘用于飞线调试
