1. 项目概述
在工业自动化领域，协议兼容性问题一直是工程师们头疼的难题。最近我在一个包装产线改造项目中遇到了典型场景：客户现有的西门子S7-1200 PLC（仅支持Profinet协议）需要控制新采购的汇川SV660伺服系统（原生支持EtherCAT）。这种"新旧设备协议不匹配"的情况在实际项目中非常普遍，直接更换PLC成本高昂，而通过协议转换网关实现互联则是最经济高效的解决方案。
经过多方对比测试，我们最终选择了稳联技术的PN-ECAT网关。这个火柴盒大小的设备完美解决了协议转换难题，实测循环周期可稳定在2ms以内，完全满足包装机械对运动控制实时性的要求。下面我就详细分享这套方案的实现过程，包含从硬件连接到软件配置的全套实战经验。
2. 系统架构设计
2.1 网络拓扑解析
系统采用三层架构：
- 控制层：西门子S7-1200 PLC作为Profinet主站
- 协议转换层：稳联PN-ECAT网关（Profinet从站 + EtherCAT主站）
- 执行层：汇川SV660伺服驱动器（EtherCAT从站）
关键设计要点：网关必须放置在PLC与伺服之间，形成"PLC-Profinet-网关-EtherCAT-伺服"的通信链路。这种架构既保留了原有PLC的控制功能，又实现了对高性能EtherCAT设备的接入。
2.2 硬件选型建议
- PLC型号：建议使用S7-1214C及以上型号（自带Profinet接口）
- 网关版本：选择WL-PN-ECATM工业级型号（工作温度-20~60℃）
- 伺服配置：汇川SV660N（注意后缀带N表示支持EtherCAT）
- 网线要求：
- Profinet侧：标准CAT5e及以上
- EtherCAT侧：推荐使用带屏蔽层的专用网线
3. 详细配置步骤
3.1 环境准备
3.1.1 软件工具清单
- TIA Portal V16及以上（本文基于V17演示）
- ESI Configuration Tool（网关配置工具）
- SV660N伺服调试软件（Inovance EasyStudio）
3.1.2 文件准备
- 从稳联官网下载最新GSDML文件（如GSDML-V2.3-WL-PN-ECATM-20230315.xml）
- 获取网关的XML设备描述文件
- 准备伺服驱动器的ESI文件
3.2 TIA Portal组态
3.2.1 GSD文件安装
- 打开TIA Portal → 选项 → 支持包 → 安装GSD文件
- 选择下载的GSDML文件
- 安装完成后必须重启软件
常见问题：如果安装后设备库未更新，检查GSDML文件版本是否与TIA Portal兼容。我们遇到过V15版本TIA无法识别V2.3格式GSD的情况。

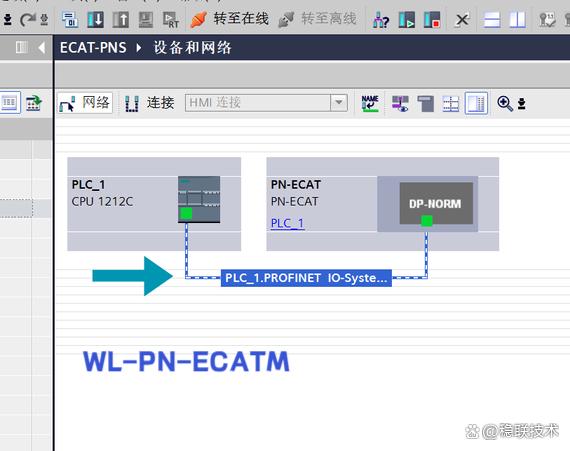

3.2.2 硬件组态
- 新建项目并添加S7-1200 PLC
- 在网络视图中添加PN-ECAT网关：
- 路径：其他现场设备 → PROFINET IO → Gateway → WL-PN-ECAT
- 设置设备参数：
- 设备名称：PN-ECAT（必须与网关实际名称一致）
- IP地址：192.168.20.18/24（示例）
- 配置IO映射：
- 输入区：32字节（建议前8字节用于状态字/实际位置）
- 输出区：32字节（建议前8字节用于控制字/目标位置）
3.3 网关参数配置
3.3.1 基本设置
- 通过网线连接网关配置端口
- 打开ESI Configuration Tool
- 扫描网络并添加网关设备
- 设置与TIA Portal一致的IP和设备名
3.3.2 EtherCAT网络配置
- 添加SV660N伺服：
- 从设备库选择Inovance_SV660N
- 设置从站地址（默认为1）
- 配置PDO映射：
- 控制字：0x6040（16bit）
- 目标位置：0x607A（32bit）
- 状态字：0x6041（16bit）
- 实际位置：0x6064（32bit）
经验分享：建议启用"分布式时钟"功能，可以显著提高多轴同步性能。我们在测试中发现，启用后8轴同步时的位置偏差从±5脉冲降到了±1脉冲。
3.4 伺服参数设置
- 通过EasyStudio连接SV660N
- 关键参数配置：
- P1-00：设置为3（EtherCAT模式）
- P1-01：节点地址（需与网关配置一致）
- P2-10/P2-11：电子齿轮比
- P0-02：控制模式（1-位置/2-速度/3-转矩）
4. 调试与优化
4.1 在线调试步骤
- 下载硬件组态到PLC
- 通过TIA Portal监控表发送测试命令：
- 控制字写入0x0006→0x000F（伺服使能）
- 目标位置写入脉冲数
- 观察伺服实际位置反馈
4.2 性能优化技巧
- 通信周期优化：
- Profinet侧：设置1ms通信周期
- EtherCAT侧：配置2ms同步周期
- 过程数据对齐：
- 将常用数据（控制字、位置值）放在IO映射区前部
- 使用S7-1200的优化块访问功能
- 看门狗设置：
- 网关Profinet看门狗：建议200ms
- 伺服通信超时：设置为通信周期的3倍
5. 故障排查指南
5.1 常见问题速查表
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 网关PN灯不亮 | 网线接错/IP冲突 | 检查物理连接，确认IP唯一性 |
| 伺服显示"ECAT Err" | 节点地址错误 | 核对P1-01参数与网关配置 |
| 位置控制不动作 | 控制字未使能 | 按顺序发送0x0006→0x000F |
| 通信时断时续 | 网线干扰 | 更换屏蔽网线，远离动力线 |
5.2 诊断工具使用
- TIA Portal诊断：
- 在线与诊断 → 连接资源 → 查看通信质量
- 监控通信负载率（建议<70%）
- Wireshark抓包：
- 过滤条件：eth.type == 0x88a4（EtherCAT）
- 分析帧间隔是否稳定
6. 项目实战经验
在实际产线应用中，我们发现几个值得注意的细节：
-
接地处理：网关的金属外壳必须可靠接地，否则EtherCAT通信容易受变频器干扰。我们曾因此导致伺服偶尔报错，通过增加接地铜排解决。
-
热插拔问题：EtherCAT网络不支持运行时插拔从站。需要修改网关参数开启"热连接"功能（需固件V2.1以上支持）。
-
多轴同步：当控制超过4个轴时，建议：
- 使用DC同步模式
- 在TIA Portal中启用"等时同步"
- 适当增加通信周期（如4ms）
这套方案已在多个锂电卷绕设备上稳定运行超过2000小时，验证了其可靠性。相比更换PLC的方案，成本节省了60%以上，特别适合中小型设备改造项目。
