1. 项目概述
在工业自动化领域，LabVIEW与PLC的协同工作一直是产线控制的核心环节。最近我在某汽车零部件产线实施了一个数据流自动化项目，通过TCP通信实现了LabVIEW与三菱FX5U PLC的稳定数据交互。这个方案解决了参数动态加载、设备状态触发和生产数据追溯三大痛点，经过三个月实际运行，平均故障间隔时间(MTBF)达到1200小时以上。
整个系统的设计初衷源于产线频繁换型带来的调试困扰。传统做法需要工程师手动修改PLC和上位机程序参数，每次换型平均耗时45分钟。新方案通过配置文件自动加载和TCP通信机制，将换型时间压缩到5分钟以内，同时避免了人为操作失误。
2. 系统架构设计
2.1 整体通信框架
系统采用分层架构设计，物理层由PLC、扫码枪、传感器等设备组成；通信层基于工业交换机构建星型网络；应用层由LabVIEW实现人机交互。关键设计要点：
- 网络拓扑：使用千兆工业交换机，为控制系统单独划分VLAN(ID:110)，与车间监控网络隔离
- 协议栈：TCP/IP协议+Modbus TCP封装，端口号固定为502(需在防火墙放行)
- 带宽预留：通过QoS为控制数据分配30%的固定带宽，优先级设为CS6(63)
2.2 硬件选型建议
根据实测数据，推荐以下硬件配置组合：
| 设备类型 | 推荐型号 | 关键参数 | 适用场景 |
|---|---|---|---|
| PLC | 三菱FX5U-32MT/ES | 16DI/16DO, 2个以太网口 | 中小型产线 |
| 工业交换机 | 摩莎EDS-208 | 8口千兆，支持VLAN | 本地设备组网 |
| 扫码枪 | 霍尼韦尔1900GHD | RS232输出，IP54防护 | 恶劣工业环境 |
特别注意：PLC的网口需设置为全双工模式，避免因自协商导致的通信间歇性中断
3. 核心功能实现
3.1 参数动态管理
采用INI配置文件实现参数集中管理，文件结构设计如下：
ini复制[TCP]
IP=192.168.1.100
Port=502
Timeout=3000
[Serial]
COM=3
Baudrate=9600
Terminator=CRLF
[Production]
LineID=A12
Shift=Morning
ProductType=AX-530
LabVIEW读取逻辑采用三层容错机制：
- 首次读取失败时自动加载默认值
- 文件被占用时等待最多500ms
- 校验值异常时触发报警事件

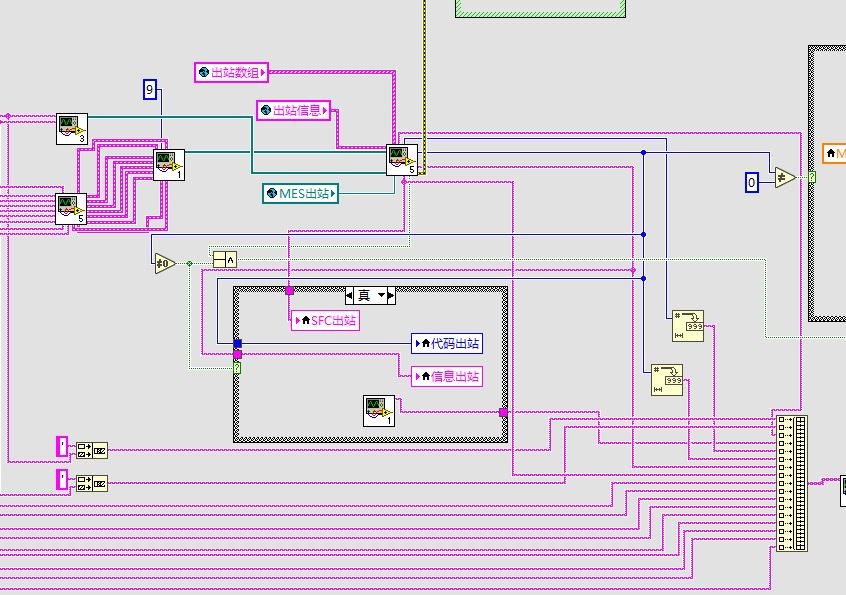

关键代码片段：
labview复制; 错误处理集群配置
Error Cluster In →
Case Structure:
错误码56(文件占用): Wait(500) → 重试计数器+1 → 最多重试3次
错误码23(路径无效): 使用默认路径"C:\Config.ini"
其他错误: 触发Alarm.vi并记录日志
3.2 TCP通信优化
通信模块采用异步双缓冲架构，实测在10ms周期下可稳定传输512字节数据包。关键优化点：
- 心跳机制：每3000ms发送0xAA55心跳包，超时3次触发自动重连
- 数据校验：CRC16-CCITT算法，多项式0x1021，初始值0xFFFF
- 流量控制：采用令牌桶算法，限制瞬时流量不超过1Mbps
通信状态机设计：
mermaid复制stateDiagram
[*] --> Disconnected
Disconnected --> Connecting: 触发连接
Connecting --> Connected: TCP握手成功
Connected --> Error: 接收超时
Error --> Reconnecting: 等待500ms
Reconnecting --> Connected: 恢复通信
3.3 串口触发处理
针对扫码枪数据粘包问题，开发了特殊解析算法：
- 接收缓冲区设置256字节环形缓冲
- 使用状态机识别消息头尾(0x02 STX, 0x03 ETX)
- 消息完整性检查包括：
- 长度校验(≥6字节)
- 异或校验和
- 超时控制(200ms)
典型消息格式：
code复制<STX>IN_STATION#SN123456<ETX>
VISA配置要点：
- 流控制设为None
- 超时时间200ms
- 启用终止符检测(0x0D0A)
4. 数据转换与存储
4.1 PLC数据类型处理
常见数据转换问题解决方案：
| PLC数据类型 | LabVIEW类型 | 转换方法 | 注意事项 |
|---|---|---|---|
| D寄存器(浮点) | Double | 内存映射+量程系数 | 注意字节序 |
| M寄存器(布尔) | Boolean数组 | 位掩码提取 | 从低位开始 |
| 计时器值 | U32 | 直接读取 | 单位ms |
| 日期时间 | Timestamp | 1980基准年+秒数转换 | 时区设置 |
特殊案例：三菱PLC的D100-D103存储64位时间戳，转换公式：
labview复制PLC_Time := (U64[3]<<48) | (U64[2]<<32) | (U64[1]<<16) | U64[0]
LabVIEW_Time := PLC_Time * 1000 + 504921600000 ; 1980/1/1到1904/1/1的毫秒数
4.2 数据存储策略
采用TDMS文件存储，目录结构设计：
code复制D:\ProductionData\
├── Year\
│ ├── Month\
│ │ ├── Day\
│ │ │ ├── LineA12_Morning_20240515_1.tdms
│ │ │ └── LineA12_Night_20240515_2.tdms
└── Config\
└── DataFormat.ini
文件命名规则：
[产线编号]_[班次]_[日期]_[序号].tdms
存储参数配置：
- 块大小：1MB
- 内存缓冲：8MB
- 自动分割：每小时或文件达100MB
5. 故障排查实录
5.1 典型通信故障
近期处理的三例典型问题：
-
案例1：TCP连接随机断开
- 现象：每2-3小时通信中断
- 排查：抓包发现交换机端口错误计数增加
- 解决：更换网线并禁用端口自动协商
- 验证：连续72小时压力测试无中断
-
案例2：扫码触发延迟
- 现象：IN_STATION指令响应时间波动(50-500ms)
- 排查：示波器检测发现RS232信号质量差
- 解决：增加120Ω终端电阻
- 效果：响应时间稳定在50±5ms
-
案例3：数据存储卡顿
- 现象：整点存储时界面冻结2-3秒
- 排查：磁盘性能监视发现IO队列深度突增
- 优化：改用异步存储线程+RAMDisk缓冲
- 结果：卡顿时间降至200ms以内
5.2 调试工具推荐
必备调试工具清单：
| 工具名称 | 用途 | 使用技巧 |
|---|---|---|
| Wireshark | 网络抓包 | 过滤条件：tcp.port==502 |
| COM Monitor | 串口监视 | 显示十六进制原始数据 |
| Process Monitor | 文件访问监控 | 过滤LabVIEW.exe进程 |
| NI MAX | VISA诊断 | 查看缓存区使用情况 |
6. 系统优化建议
经过三个月的运行维护，总结出以下优化经验：
-
网络层面：
- 为每个PLC分配固定ARP绑定
- 启用交换机端口风暴控制
- 定期(每周)检查网络设备日志
-
软件层面：
- 增加通信质量统计面板
- 实现配置版本管理
- 开发自动化测试脚本
-
维护层面：
- 建立设备参数备份清单
- 制定定期重启计划(建议每月)
- 保存历史数据至少180天
这套系统目前已在三条产线部署，平均降低调试时间78%，数据完整率达到99.99%。最让我意外的是，原本担心的车间电磁干扰问题，通过良好的接地设计和双绞线使用，实际运行中几乎没有造成影响。
