1. 锂电池二阶RC等效电路模型概述
在电池管理系统(BMS)开发中，精确的电池模型是算法验证和系统优化的基础。二阶RC等效电路模型因其良好的精度与计算效率平衡，已成为工业界和学术界的标准选择之一。这个模型将锂电池内部复杂的电化学过程抽象为电路元件，通过电压源、电阻和电容的组合来模拟电池的动态特性。
提示：二阶RC模型之所以被广泛采用，是因为它能够以相对简单的结构同时捕捉电池的欧姆效应和两种主要的极化现象（电化学极化和浓度极化），计算复杂度适中，适合嵌入式系统实现。
1.1 模型拓扑结构解析
典型的二阶RC等效电路由以下组件构成：
-
开路电压源(OCV)：反映电池热力学平衡状态下的电势，与SOC存在确定的函数关系。实验表明，OCV-SOC曲线在20%-80%区间相对平缓，而在两端变化剧烈。
-
欧姆内阻(R0)：代表电池的瞬时阻抗，包括电极材料电阻、电解液离子传导电阻和集流体接触电阻等。在脉冲充放电时，R0会立即产生电压降。
-
第一RC网络(R1C1)：模拟电化学极化过程，时间常数通常在几十秒到几分钟范围，对应电极/电解液界面的电荷转移过程。
-
第二RC网络(R2C2)：模拟浓度极化过程，时间常数更大（几分钟到几小时），反映锂离子在电极材料中的扩散动力学。
1.2 模型参数特性
实际应用中，所有模型参数都是SOC和温度的函数。本实现采用四阶多项式拟合参数与SOC的关系：
matlab复制% 示例：OCV-SOC关系拟合
soc = 0:0.01:1; % SOC范围
ocv = p1*soc.^4 + p2*soc.^3 + p3*soc.^2 + p4*soc + p5;
这种处理方式相比传统的查表法具有两大优势：
- 内存占用小，只需存储多项式系数
- 计算效率高，避免插值运算
2. 模型实现关键技术
2.1 离散化状态方程
连续时间的状态空间方程需要转换为离散形式才能在计算机上实现。对于RC网络，采用零阶保持法离散化：
matlab复制% 离散化计算示例
tau1 = R1*C1; % 时间常数
alpha1 = exp(-Ts/tau1); % 离散化系数
V1(k) = alpha1*V1(k-1) + (1-alpha1)*I(k-1)*R1;
其中Ts为采样时间。这种处理保证了数值稳定性，同时避免了复杂的微分方程求解。
2.2 安时积分法SOC估算
SOC更新采用改进的安时积分法：
matlab复制Q_now = Q_rated * (1 - 0.002*(T-25)); % 温度补偿容量
soc(k) = soc(k-1) + I(k-1)*Ts/(3600*Q_now); % 时间单位为秒
注意：实际实现中需要添加SOC边界检查（通常限制在0.05-0.95范围），并考虑充放电效率差异。
2.3 HPPC工况处理
混合脉冲功率特性(HPPC)测试是评估电池动态性能的标准方法。代码中实现了以下关键处理：
- 脉冲阶段识别：通过电流变化率检测脉冲起始和结束
- 参数瞬时响应：在脉冲边沿记录电压跳变用于R0计算
- 弛豫过程分析：拟合电压恢复曲线获取RC参数
matlab复制% HPPC脉冲检测示例
dI = diff(I);
pulse_start = find(abs(dI)>threshold, 1);
3. 代码架构与实现细节
3.1 主要函数模块
| 模块名称 | 功能描述 | 关键参数 |
|---|---|---|
initParams.m |
初始化电池参数和多项式系数 | OCV_coeff, R0_coeff等 |
loadData.m |
导入测试工况数据 | current, voltage, time |
simCore.m |
核心仿真循环 | soc, V1, V2, terminal_V |
plotResults.m |
结果可视化 | error_curve, compare_plot |
3.2 核心算法流程
-
预处理阶段
- 加载测试数据（电流、电压时间序列）
- 初始化SOC和状态变量（V1, V2）
- 设置电池额定参数（容量、标称电压等）
-
主仿真循环
matlab复制for k = 2:length(t) % 1. 更新SOC soc(k) = updateSOC(soc(k-1), I(k-1), Ts); % 2. 计算当前参数值 [R0, R1, C1, R2, C2] = getParams(soc(k)); % 3. 更新状态变量 V1(k) = updateRC(V1(k-1), I(k-1), R1, C1, Ts); V2(k) = updateRC(V2(k-1), I(k-1), R2, C2, Ts); % 4. 计算端电压 terminal_V(k) = OCV(soc(k)) - I(k)*R0 - V1(k) - V2(k); end -
后处理阶段
- 计算电压误差指标（RMSE, MAX_E等）
- 生成对比曲线和误差分析图
3.3 关键实现技巧
-
向量化运算优化
matlab复制% 非向量化方式（慢） for i = 1:length(soc) OCV(i) = polyval(OCV_coeff, soc(i)); end % 向量化方式（快） OCV = polyval(OCV_coeff, soc); -
实时参数更新策略
- 采用滑动窗口机制，只在SOC变化超过阈值时重新计算参数
- 缓存常用SOC点的参数值，减少重复计算
-
异常处理机制
matlab复制if any(isnan([V1(k), V2(k)])) error('状态变量出现NaN，请检查参数合理性'); end
4. 模型验证与结果分析

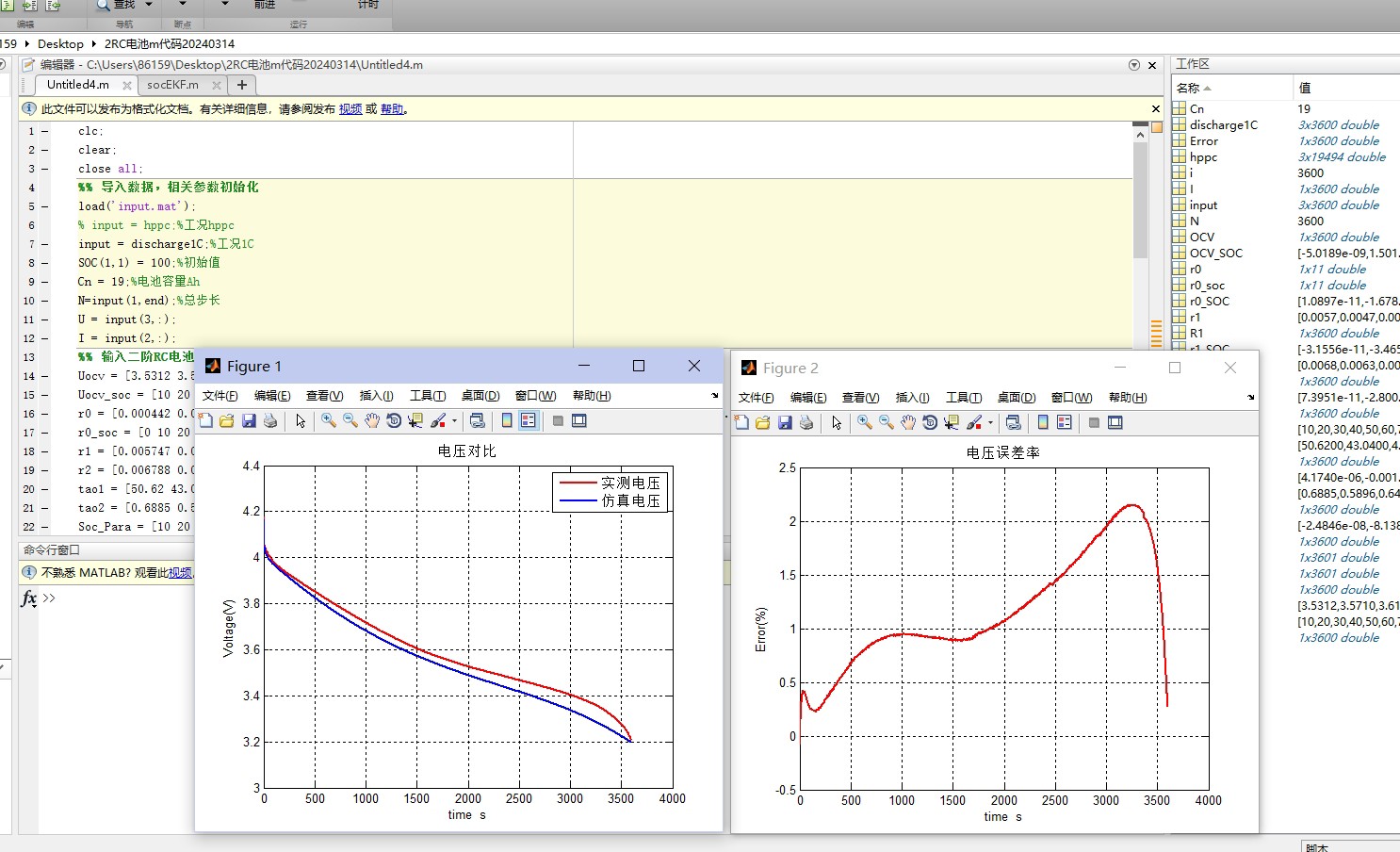

4.1 CC放电工况验证
在1C恒流放电工况下，模型表现出以下特性：
- 电压跟踪误差通常<2%
- SOC估计误差<3%（与参考SOC相比）
- 计算速度可达实时100倍（i7处理器）

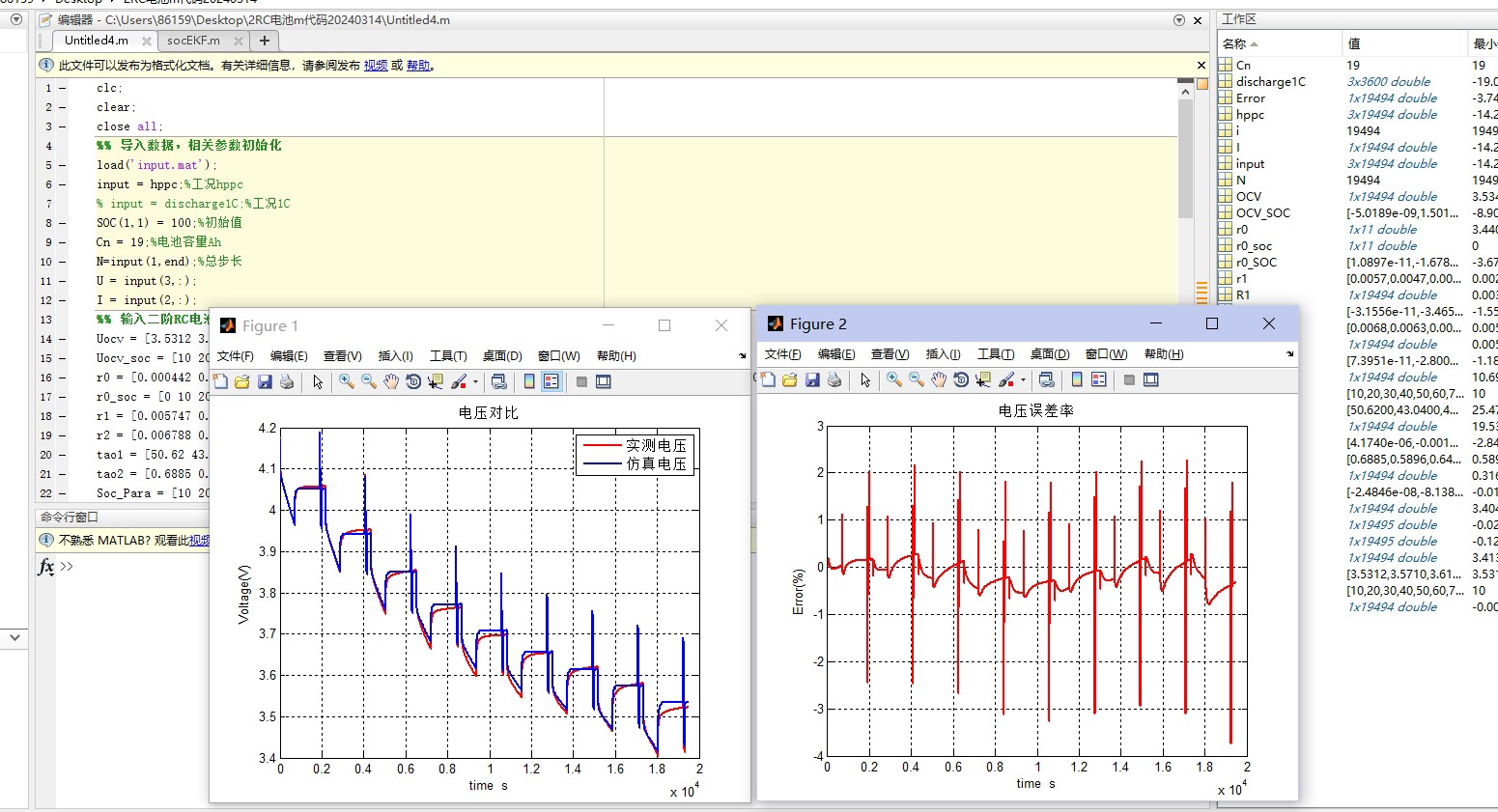

4.2 HPPC工况验证
HPPC测试中，模型能准确捕捉：
- 脉冲瞬间的电压跳变（反映R0精度）
- 弛豫过程的电压恢复曲线（反映RC参数精度）
- 不同SOC点的动态特性变化
4.3 误差来源分析
| 误差类型 | 产生原因 | 改进措施 |
|---|---|---|
| OCV模型误差 | 拟合多项式阶数不足 | 采用分段高阶多项式 |
| 温度影响 | 未考虑温度参数变化 | 引入温度补偿系数 |
| 滞后效应 | 充放电OCV曲线差异 | 建立双路径OCV模型 |
| 参数辨识误差 | 测试数据噪声 | 采用滤波预处理 |
5. 工程应用建议
5.1 BMS集成注意事项
-
计算资源分配
- 定点数实现时需注意变量范围
- 合理选择采样周期（通常1-10秒）
-
参数标定流程
matlab复制% 标定步骤建议 1. 在25℃下进行HPPC测试 2. 提取各SOC点的脉冲响应 3. 使用最小二乘法拟合参数 4. 验证全SOC范围精度 -
在线更新策略
- 每100次循环检查参数是否需要更新
- 采用滑动窗口最小二乘法实时优化
5.2 常见问题排查
问题1：电压仿真值持续偏高
- 检查OCV曲线是否匹配实际电池
- 验证R0值是否过小
- 确认测试电流极性是否正确
问题2：弛豫过程拟合不良
- 调整RC时间常数范围
- 检查原始数据采样率是否足够
- 确认SOC估计是否准确
问题3：仿真发散
- 检查离散化步长是否过大
- 验证参数值是否在物理合理范围
- 添加状态变量限幅保护
6. 模型扩展方向
-
温度耦合模型
matlab复制R0_temp = R0_25 * (1 + alpha*(T-25)); -
老化因素建模
- 引入容量衰减系数
- 建立内阻增长模型
-
高阶模型改进
- 增加RC网络阶数
- 考虑弛豫时间分布效应
-
与机器学习结合
- 使用LSTM网络补偿模型误差
- 基于强化学习优化参数
在实际项目中，我们通常先用这个二阶模型作为基础，再根据具体需求逐步扩展。对于大多数BMS应用场景，经过良好参数化的二阶RC模型已经能够满足精度要求，特别是在配合卡尔曼滤波等先进估计算法使用时。
