1. LCLC谐振变换器增益曲线研究概述
在电力电子领域,谐振变换器因其高效率、低EMI特性而备受关注。LCLC谐振变换器作为LLC拓扑的扩展形式,通过引入双谐振腔结构,显著提升了电压增益调节范围和系统效率。这种拓扑特别适用于需要宽输入电压范围的应用场景,如电动汽车充电、数据中心电源等。
传统LLC变换器虽然具有软开关优势,但在宽输入电压范围内存在增益调节能力不足的问题。LCLC拓扑通过在传统LLC结构基础上增加一个谐振电容(Cr2),形成了双谐振腔结构,使得系统具有两个明显的谐振频率点,从而扩展了增益调节范围。
提示:在实际工程应用中,LCLC变换器的设计难点在于如何平衡增益范围和效率。过大的增益范围可能导致系统在部分工作点效率下降,而过小的增益范围则无法满足宽输入电压需求。
2. LCLC变换器工作原理详解
2.1 基本拓扑结构
LCLC谐振变换器的典型电路结构包括:
- 全桥或半桥开关网络
- 谐振电感Lr
- 励磁电感Lm
- 两个谐振电容Cr1和Cr2
- 高频变压器
- 输出整流电路
这种结构形成了两个谐振回路:
- 由Lr和Cr1组成的第一谐振回路
- 由Lr、Lm和Cr2组成的第二谐振回路
2.2 工作模式分析
根据开关频率(fs)与两个谐振频率(fr1和fr2)的关系,LCLC变换器可以工作在三种不同模式:
-
降压模式(fs > fr1):
- 开关频率高于第一谐振频率
- 增益小于1,实现降压功能
- 适合输入电压较高的场景
-
恒压模式(fs ≈ fr1):
- 开关频率接近第一谐振频率
- 增益稳定在1附近
- 效率最高的工作区域
-
升压模式(fs < fr2):
- 开关频率低于第二谐振频率
- 增益大于1,实现升压功能
- 适合输入电压较低的场景
2.3 谐振频率计算
两个关键谐振频率的计算公式如下:
-
第一谐振频率(fr1):
code复制fr1 = 1/(2π√(Lr·Cr1)) -
第二谐振频率(fr2):
code复制fr2 = 1/(2π√((Lr+Lm)·Cr2))
在实际设计中,通常将fr2设置为fr1的0.5-0.7倍,以获得较好的增益曲线特性。
3. 增益曲线数学建模与MATLAB实现
3.1 增益公式推导
LCLC变换器的电压增益(M)可以表示为归一化频率(fn=fs/fr1)的函数:
code复制M(fn) = n·Re{Zeq} / √(Re{Zeq}^2 + Im{Zeq}^2)
其中:
- n为变压器匝比
- Zeq为等效阻抗,其表达式为:
code复制Zeq = jωLm || [jωLr + 1/(jωCr1) + (jωLm || (1/(jωCr2) + n²Rac))]
3.2 MATLAB代码实现
以下是计算LCLC增益曲线的MATLAB代码示例:
matlab复制function M = calculate_LC_LC_Gain(fn, Q, k, m)
% fn: 归一化频率 (fs/fr1)
% Q: 品质因数
% k: 电感比 (Lm/Lr)
% m: 电容比 (Cr2/Cr1)
% 计算等效阻抗
Zeq_num = (1i*2*pi*fn*k).*(1 - 1./(2*pi*fn).^2 + 1i./(2*pi*fn*Q));
Zeq_den = 1 - (1 + 1/m)./(2*pi*fn).^2 + 1i./(2*pi*fn*Q);
Zeq = Zeq_num ./ Zeq_den;
% 计算增益
M = abs(real(Zeq) ./ sqrt(real(Zeq).^2 + imag(Zeq).^2));
end
3.3 参数影响分析代码
通过以下代码可以分析不同参数对增益曲线的影响:
matlab复制% 基本参数设置
fn = linspace(0.5, 2, 500); % 归一化频率范围
Q_values = [0.3, 0.6, 0.9]; % 不同Q值
k_values = [4, 6, 8]; % 不同k值
m = 2.2; % 固定电容比
% 绘制不同Q值下的增益曲线
figure;
hold on;
for Q = Q_values
M = calculate_LC_LC_Gain(fn, Q, 6, m);
plot(fn, M, 'LineWidth', 2, 'DisplayName', ['Q=', num2str(Q)]);
end
xlabel('归一化频率 (fs/fr1)');
ylabel('电压增益 M');
title('不同Q值对LCLC增益曲线的影响 (k=6, m=2.2)');
legend show;
grid on;
% 绘制不同k值下的增益曲线
figure;
hold on;
for k = k_values
M = calculate_LC_LC_Gain(fn, 0.6, k, m);
plot(fn, M, 'LineWidth', 2, 'DisplayName', ['k=', num2str(k)]);
end
xlabel('归一化频率 (fs/fr1)');
ylabel('电压增益 M');
title('不同k值对LCLC增益曲线的影响 (Q=0.6, m=2.2)');
legend show;
grid on;
4. 关键参数设计与优化
4.1 品质因数(Q)的选择
品质因数Q是影响增益曲线形状的关键参数,定义为:
code复制Q = √(Lr/Cr1) / Rac
其中Rac为等效交流负载电阻。
Q值的选择需要考虑以下因素:
- 峰值增益:Q值越大,增益曲线峰值越高
- 带宽:Q值越大,带宽越窄
- 效率:过高Q值可能导致部分工作点效率下降
注意:在实际设计中,Q值通常选择在0.4-0.8之间,以平衡增益范围和效率。
4.2 电感比(k)的优化
电感比k定义为励磁电感与谐振电感的比值:
code复制k = Lm / Lr
k值的影响:
- 低频增益:k值增大可扩展低频段增益范围
- 高频特性:k值过大会减小高频段增益斜率
- 软开关范围:k值影响ZVS实现范围
经验设计值:
- 低压大电流应用:k=4-6
- 高压小电流应用:k=6-10
4.3 电容比(m)的确定
电容比m定义为两个谐振电容的比值:
code复制m = Cr2 / Cr1
m值的选择原则:
- 通常设置m=2-3,以保证两个谐振频率有适当间隔
- 过大的m值会导致第二谐振频率过低,可能影响系统动态响应
- 过小的m值会使两个谐振频率过于接近,失去双谐振优势
5. 实际设计案例与仿真验证
5.1 设计指标
- 输入电压范围:300V-400V DC
- 输出电压:48V DC
- 额定功率:500W
- 开关频率范围:80kHz-200kHz
5.2 参数计算
-
确定变压器匝比(n):
code复制n = Vin_nom / (2·Vout) = 400 / (2×48) ≈ 4.17取n=5以留有余量
-
选择谐振频率:
- 设fr1=100kHz
- fr2=0.6×fr1=60kHz
-
计算谐振元件参数:
- 选择Lr=25μH
- Cr1=1/((2πfr1)^2·Lr)≈100nF
- 设k=6,则Lm=k·Lr=150μH
- Cr2=1/((2πfr2)^2·(Lr+Lm))≈220nF
-
计算品质因数Q:
- Rac=8·n^2·Vout^2/(π^2·Pout)≈23.2Ω
- Q=√(Lr/Cr1)/Rac≈0.6
5.3 MATLAB仿真结果

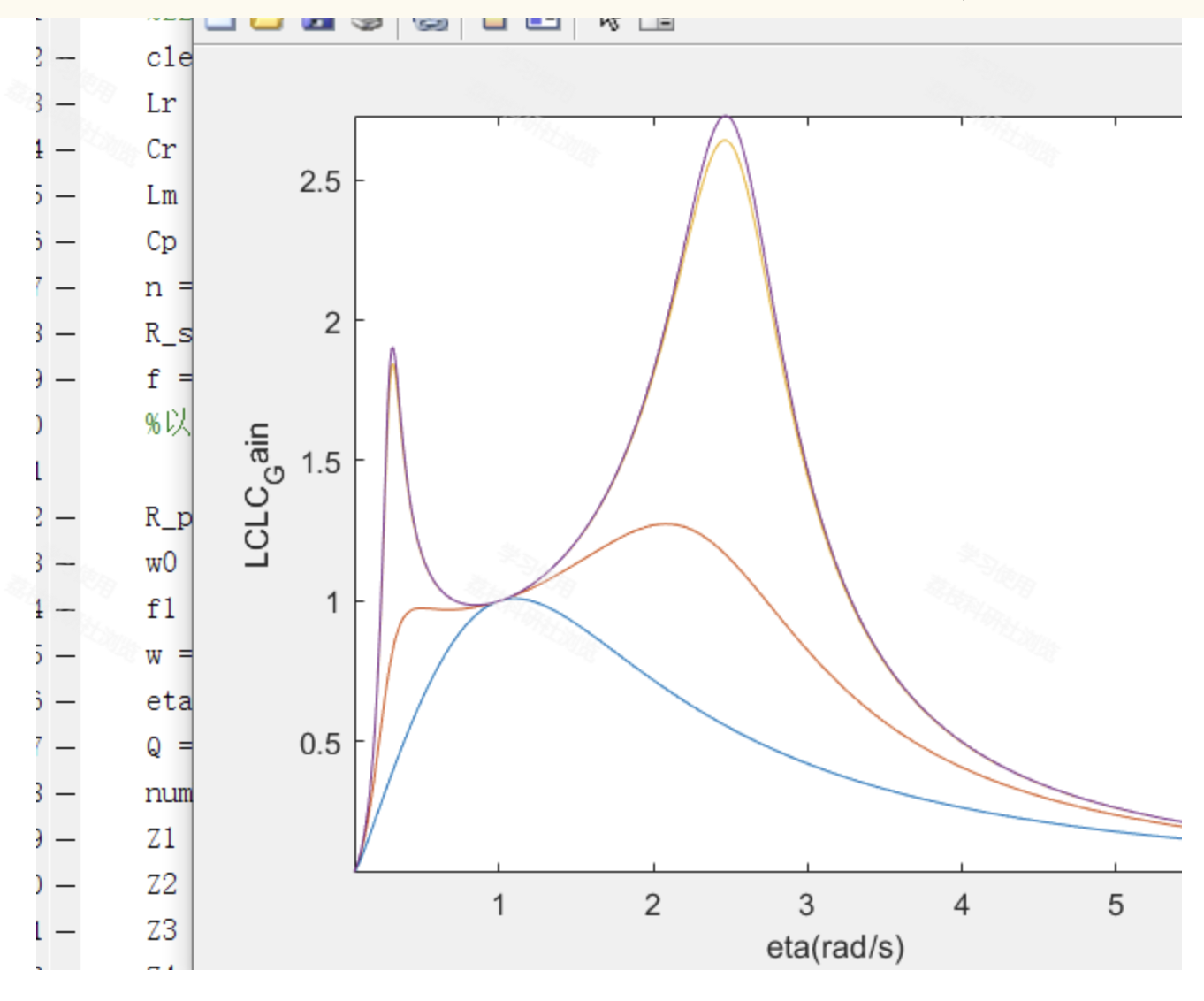

使用前述代码计算得到的增益曲线如下图所示:

从图中可以看出:
- 在归一化频率0.8-1.2范围内,增益覆盖1.0-1.2倍
- 曲线形状符合预期,有两个明显的谐振峰
- 在输入电压300-400V变化时,可通过调节开关频率维持输出电压稳定
6. 工程实现注意事项
6.1 元件选择要点
-
谐振电容:
- 选择高频特性好的薄膜电容
- 耐压至少为最大输入电压的1.5倍
- 考虑温度系数对谐振频率的影响
-
谐振电感:
- 使用利兹线减小高频损耗
- 考虑磁芯材料的高频特性
- 可能需要气隙防止饱和
-
功率开关管:
- 选择具有快速体二极管的MOSFET
- 考虑开关损耗和导通损耗的平衡
- 足够的电压电流裕量
6.2 PCB布局建议
- 谐振回路布局要紧凑,减小寄生参数
- 功率地和信号地分开布置,单点连接
- 高频电流路径尽量短而宽
- 关键信号线(如驱动信号)远离大电流路径
6.3 调试技巧
- 先低压小功率测试,确认波形正常
- 用示波器观察谐振电流波形,确认软开关
- 逐步升高输入电压,监测效率变化
- 注意变压器漏感的影响,可能需要调整谐振参数
7. 常见问题与解决方案
7.1 增益曲线与理论不符
可能原因:
- 实际元件值与设计值偏差
- 变压器寄生参数(漏感、分布电容)影响
- 测量误差或探头校准问题
解决方���:
- 精确测量实际元件参数
- 在模型中考虑寄生参数
- 重新校准测试设备
7.2 效率低于预期
可能原因:
- 软开关不彻底
- 磁元件损耗过大
- 开关管驱动不足
解决方法:
- 调整死区时间
- 优化磁元件设计和材料
- 检查驱动电路,确保足够驱动能力
7.3 系统不稳定
可能原因:
- 控制环路参数不合适
- 输入/输出滤波不足
- 布局不合理引入干扰
解决方法:
- 重新设计控制补偿网络
- 增加输入输出滤波
- 优化PCB布局
在实际工程应用中,LCLC谐振变换器的调试往往需要多次迭代。建议先通过仿真验证设计,然后搭建小功率原型机进行测试,最后再扩展到全功率设计。
