FPGA GTY收发器动态重配置技术详解

刘野哥哥

1. GTY收发器动态重配置需求解析

在高速串行通信系统中，GTY收发器作为Xilinx UltraScale/UltraScale+系列FPGA的核心组件，承担着高速数据传输的关键任务。实际工程中经常遇到这样的场景：系统需要在运行期间动态调整收发器参数，比如切换传输速率、改变编码方式或调整均衡参数。传统做法是重新编译整个FPGA工程，但这会导致通信中断，显然无法满足高可用性系统的需求。

动态重配置端口(DRP)正是为解决这一问题而设计的硬件接口。通过DRP，我们可以像访问存储器一样读写GTY内部寄存器，实现参数的实时调整。这种机制带来的最大优势是"热切换"能力——在不中断现有链路的情况下完成参数调整。例如在数据中心应用中，一个100G以太网链路可能需要根据链路质量动态调整均衡器参数，或者在测试设备中需要快速切换不同的测试模式。

2. DRP接口深度剖析

2.1 信号组成与时序特性

DRP接口本质是一个同步总线协议，其信号组成可分为三组功能单元：

地址与控制信号组：
- DRPCLK：工作时钟，典型频率在50-100MHz范围。需特别注意该时钟必须由全局时钟网络驱动，不能使用局部布线资源。
- DRPADDR[9:0]：10位地址总线，可寻址1024个16位寄存器。地址映射关系在UG576/UG578手册中有完整定义。
- DRPEN：事务使能信号，高电平有效。必须保持至少一个时钟周期。
- DRPWE：写使能信号。当DRPWE=0时执行读操作，DRPWE=1时执行写操作。
数据信号组：
- DRPDI[15:0]：写入数据总线。在写操作周期有效。
- DRPDO[15:0]：读取数据总线。在读操作完成后的DRPRDY有效周期内保持稳定。
状态信号：
- DRPRDY：操作完成指示信号。正常情况应在操作发起后6个时钟周期内拉高。若超时未响应，需考虑复位DRP接口。

关键提示：UltraScale+器件中新增了PCSRSVDIN信号，用于在参考时钟切换等特殊场景下复位DRP状态机。当检测到DRPRDY超时(建议超时阈值设为500个DRPCLK周期)时，必须通过该信号复位接口。

2.2 读写操作波形详解

读操作典型时序：

在T0周期置位DRPEN和DRPADDR，保持DRPWE=0
T1周期可撤销DRPEN（最小保持1周期）
T6周期DRPRDY拉高，DRPDO输出有效数据
数据采样窗口为DRPRDY拉高后的完整时钟周期

写操作时序差异点：

T0周期需同时置位DRPWE=1并提供DRPDI数据
数据写入发生在DRPEN有效的时钟沿
同样在T6周期通过DRPRDY确认操作完成

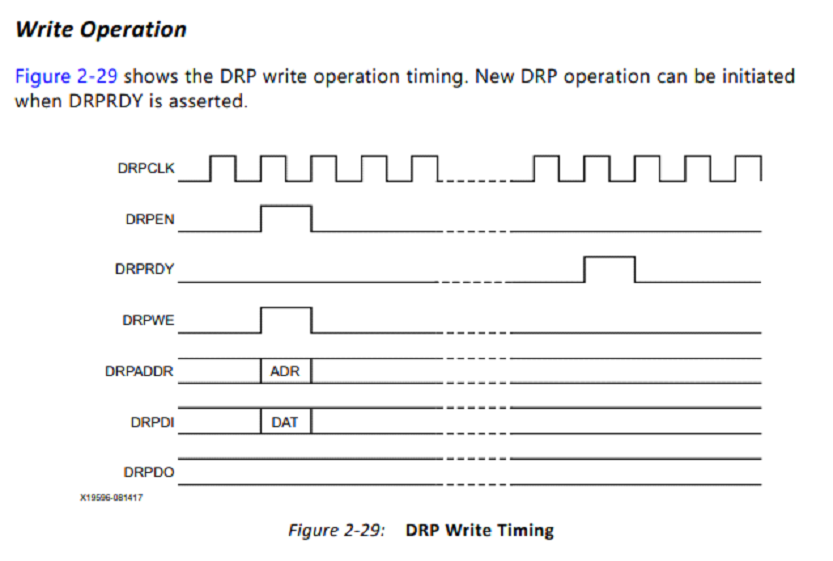

DRP读写时序示意图

3. 参数提取与对比方法论

3.1 Tcl自动化脚本解析

工程实践中，我们开发了自动化参数提取脚本(gtParams.tcl)，其核心逻辑如下：

tcl复制# 识别器件类型
set gt_list [list]
lappend gt_list {*}[get_cells -hierarchical -filter {LIB_CELL =~ *GTYE3_CHANNEL*}]
lappend gt_list {*}[get_cells -hierarchical -filter {LIB_CELL =~ *GTYE4_CHANNEL*}]

# 生成参数报告
foreach gt_instance $gt_list {
    report_property [get_cells $gt_instance] -append -file gtParams.txt
    # 处理输入连接关系
    set netList [get_nets -of_objects [get_pins -filter {DIRECTION =~ in}...]]
}

脚本执行步骤：

打开综合后的设计(Synthesized Design)
在Tcl控制台执行：source /path/to/gtParams.tcl
脚本会自动识别GTY实例并生成参数报告文件

3.2 参数对比技巧

假设我们需要对比10Gbps与25Gbps两种模式的配置差异：

分别建立两个Vivado工程，配置不同线速率
在每个工程中运行参数提取脚本
使用diff工具对比生成的gtParams.txt文件

典型差异项包括：

RX/TX速率相关寄存器(RXOUT_DIV/TXOUT_DIV)
均衡器参数(RXDFE_*系列寄存器)
预加重设置(TX_PREEMPHASIS)

经验之谈：某些寄存器值需要转换后才能写入DRP。例如RXDIV参数，在寄存器中表示为N-1的值。实际配置时需特别注意这种转换关系。

4. 寄存器映射实战指南

4.1 地址查找方法

以UG578手册为例，查找ACJTAG_DEBUG_MODE参数的步骤：

在PDF中搜索"ACJTAG_DEBUG_MODE"
定位到Register Address Map章节
确认地址为0x008C，bit14，宽度1bit
同时查看相邻位定义，避免误修改

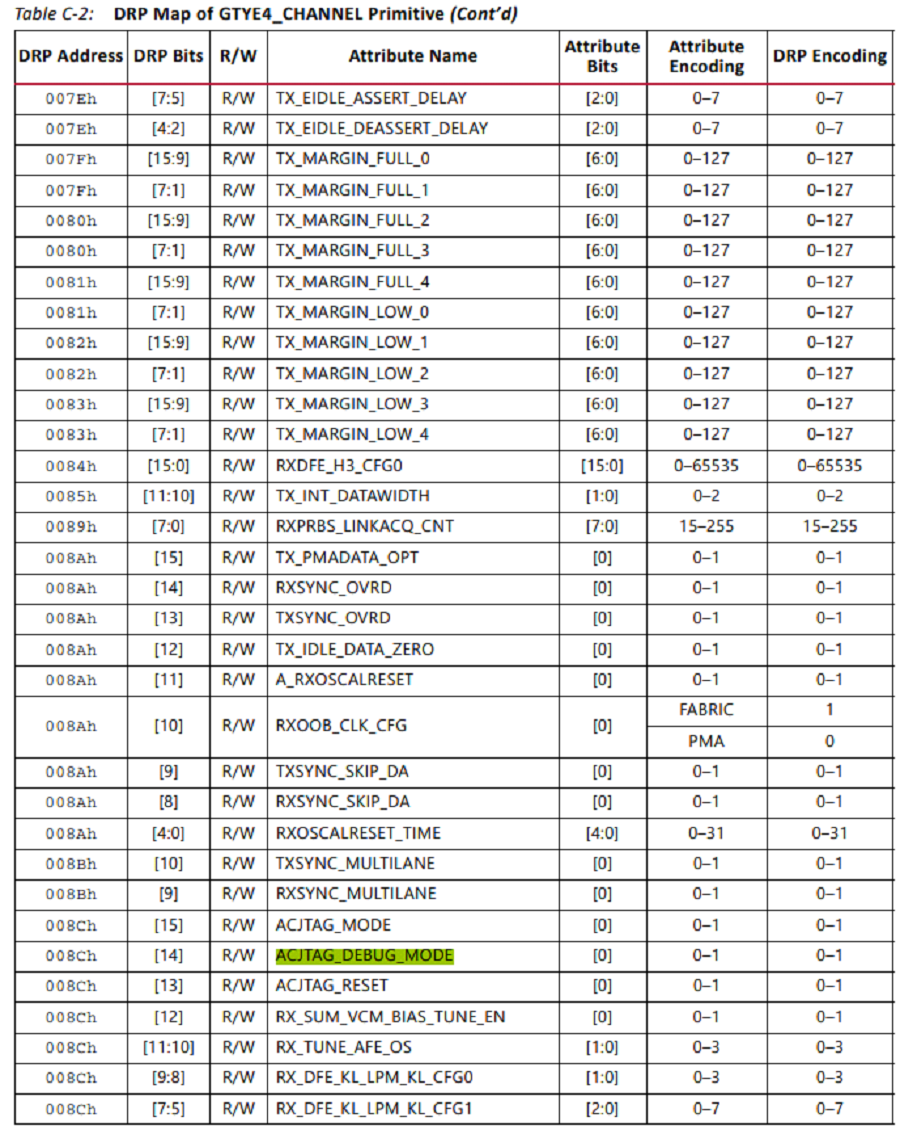

寄存器查找示例

4.2 多地址寄存器处理策略

当多个参数共享同一寄存器地址时，必须采用"读-改-写"流程：

先读取当前寄存器值
使用位操作修改目标bit
将修改后的值写回

错误示例（直接覆盖写入）：

verilog复制// 错误：会覆盖整个寄存器
drp_operation(0x008C, 16'h4000);

正确做法：

verilog复制// 先读取
uint16_t val = drp_read(0x008C);
// 仅修改bit14
val = (val & 0xBFFF) | (enable << 14);
// 写回
drp_write(0x008C, val);

5. 工程实现与调试技巧

5.1 Verilog DRP接口实现

基础DRP控制器模块接口定义：

verilog复制module drp_controller (
    input  wire        drpclk,
    input  wire        reset,
    // DRP接口
    output reg  [9:0]  drpaddr,
    output reg         drpen,
    output reg         drpwe,
    output reg  [15:0] drpdi,
    input  wire [15:0] drpdo,
    input  wire        drprdy,
    // 用户接口
    input  wire        start,
    input  wire        wr_rd,
    input  wire [9:0]  addr,
    input  wire [15:0] din,
    output reg  [15:0] dout,
    output reg         busy,
    output reg         done
);

状态机设计要点：

采用三段式状态机(空闲、执行、完成)
超时计数器(500个周期)
错误重试机制

5.2 仿真调试技巧

Modelsim仿真观察要点：

检查DRPEN脉冲宽度（必须≥1时钟周期）
验证DRPRDY响应时间（正常6周期）
监控DRPDO在DRPRDY后的数据稳定性

常见问题排查：

无DRPRDY响应：检查时钟域是否一致，确认复位状态
数据写入不生效：检查是否有多地址冲突，验证位操作正确性
随机错误：增加时序约束，检查DRPCLK的时钟质量

6. 进阶应用与性能优化

6.1 批量配置加速策略

当需要修改多个寄存器时，可采用流水线优化：

重叠操作：在当前操作等待DRPRDY期间准备下一操作
突发模式：设计FIFO缓冲配置序列
预取机制：提前读取后续操作需要的寄存器值

6.2 动态重配置的时钟域处理

复杂系统中需特别注意：

DRPCLK必须与用户逻辑时钟同步
跨时钟域信号需双重缓冲
参考时钟切换期间应暂停DRP访问

我在实际项目中总结的最佳实践：

为每个GTY实例建立独立的DRP状态机
配置前先读取寄存器验证接口正常
关键参数修改后读取回校验
添加看门狗定时器监控DRP超时

通过本文详述的方法论，我们成功在多个高速通信项目中实现了GTY参数的动态调整，最典型的案例是在不中断业务的情况下完成了从10G到25G速率的在线切换。这种技术极大提升了系统的灵活性和可用性，是高速FPGA设计工程师必须掌握的进阶技能。
