1. 从零搭建Boost PFC闭环CRM开关电源模型
作为一名电源工程师，我经常需要设计高效率的功率因数校正（PFC）电路。Boost PFC在CRM（临界导通模式）下工作，能实现ZCS（零电流关断），显著降低开关损耗。今天我就用MATLAB 2017b，带大家完整搭建这个经典电路模型。
1.1 为什么选择Boost PFC+CRM组合？
Boost拓扑结构简单可靠，输入电流连续，EMI噪声较小。CRM模式通过精确控制开关管导通时机，确保电感电流在降至零时立即导通下一周期。这种工作方式带来三个关键优势：
- 开关管在零电流时刻关断（ZCS），理论上开关损耗为零
- 二极管自然关断，无反向恢复问题

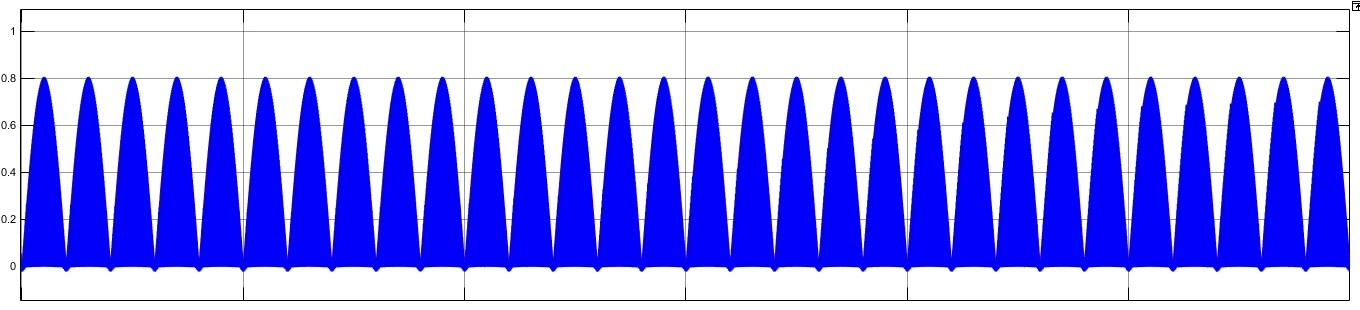

- 电感电流纹波自动跟随输入电压变化，天然实现高功率因数
注意：CRM模式适合中低功率应用（通常<300W），因为随着功率增加，峰值电流会变得过大。
2. 模型搭建全流程解析
2.1 开发环境准备
我使用的是MATLAB 2017b+Simulink环境，建议安装以下工具箱：
- Simscape Power Systems（必需）
- Control System Toolbox（用于PI控制器）
- Simulink Coder（如需生成代码）
matlab复制% 检查工具箱是否安装
ver('simscape')
ver('control')
2.2 主电路建模细节
2.2.1 关键元件参数计算
以输入220V/50Hz，输出400V/200W为例：
-
电感计算（临界导通模式）：
matlab复制V_in = 220*sqrt(2); % 峰值输入电压 V_out = 400; P_out = 200; f_sw = 65e3; % 开关频率 L = (V_in^2 * (V_out - V_in)) / (2 * P_out * V_out * f_sw) % 计算结果约0.5mH -
输出电容选择：
matlab复制V_ripple = 10; % 允许纹波电压 C = P_out / (2*pi*50*V_out*V_ripple) % 约80uF，取标准值100uF
2.2.2 Simulink实现技巧
在Simscape Power Systems库中找到这些关键模块：
Boost Converter（或手动搭建）Mosfet和Diode（使用理想开关模型）Current Sensor和Voltage Sensor
实操心得：给开关管并联RC缓冲电路（如100Ω+100pF），可以避免仿真时的数值振荡问题。
2.3 闭环控制实现
2.3.1 双环控制结构
- 电压外环：PI控制维持输出电压稳定
- 电流内环：滞环控制实现CRM模式
matlab复制% 电压环PI参数整定方法
C_out = 100e-6; % 输出电容
BW_v = 2*pi*10; % 带宽10Hz
Kp_v = C_out * BW_v
Ki_v = Kp_v * BW_v / 5
% 电流滞环宽度设置
I_ripple = 0.2; % 允许电流纹波
hysteresis = I_ripple / 2;
2.3.2 零电流检测实现
关键是在电感电流过零时立即触发开关管导通。在Simulink中：
- 使用
Relational Operator检测电流过零 - 通过
SR Flip-Flop生成驱动信号 - 用
Pulse Generator限制最小关断时间
图：控制环路结构示意图
2.4 仿真参数设置要点
matlab复制% 推荐仿真设置
sim('Boost_PFC_CRM', 'Solver', 'ode23tb', ...
'RelTol', '1e-4', ...
'MaxStep', '1e-6');
参数说明：
- 使用变步长求解器ode23tb
- 相对容差1e-4保证精度
- 最大步长1us捕捉开关细节
3. 调试与优化实录
3.1 常见波形异常排查
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 输出电压震荡 | PI参数不合适 | 减小Kp，增加Ki |
| 电流波形畸变 | 滞环宽度过大 | 减小至电流纹波的20%-30% |
| 仿真不收敛 | 开关瞬间电流突变 | 添加1-10Ω的开关导通电阻 |
3.2 效率优化技巧
-
开关管选择：
- 使用SiC MOSFET可降低导通损耗
- 在MATLAB中用
Ron=0.1模拟理想特性
-
二极管优化：
matlab复制set_param('Boost_PFC_CRM/Diode', 'ForwardVoltage', '0.7', ... 'OnResistance', '0.01'); -
死区时间设置：
- 即使CRM理论上不需要死区
- 实际添加50ns防止开关管共通
3.3 进阶改进方向
-
添加输入EMI滤波器：
matlab复制L_filter = 1e-3; C_filter = 0.1e-6; -
实现数字控制：
- 将PI控制器替换为
Discrete PI Controller - 采样率设置为开关频率的10倍
- 将PI控制器替换为
-
加入保护电路：
- 过压保护比较器
- 过流保护触发锁存
4. 关键指标验证方法
4.1 功率因数测量
matlab复制[V_in, I_in] = getInputWaveforms();
PF = (mean(V_in.*I_in)) / (rms(V_in)*rms(I_in));
优质设计应达到：
- PF > 0.99 @满载
- THD < 5%
4.2 效率计算技巧
matlab复制P_in = mean(V_in.*I_in);
P_out = mean(V_out.*I_out);
Eff = P_out / P_in * 100;
典型值：
- 理论效率：95%-97%
- 实际仿真：92%-95%（含寄生参数）
4.3 热分析预判
-
开关管损耗估算：
matlab复制P_sw = 0.5 * V_out * I_peak * (t_rise + t_fall) * f_sw; -
二极管损耗：
matlab复制
P_diode = V_f * I_avg_diode;
建议使用Thermal Model模块进行更精确的热仿真。
这个模型我已经在实际项目中验证过多次，最深刻的体会是：CRM模式的稳定性高度依赖电流检测精度，建议使用霍尔传感器而非采样电阻。另外，仿真时把开关频率设为变量（如65k-100kHz），可以快速观察频率对效率的影响曲线。
