CW32 DMA技术在水表无线抄表项目中的高效应用

1. CW32 DMA技术在水表无线抄表项目中的应用解析

作为一名嵌入式开发工程师，我最近在CW32F030平台上完成了一个智能水表无线抄表项目。这个项目最大的技术挑战在于如何高效处理SPI Flash（W25Q系列）与无线模块之间的数据搬运，同时保证系统实时性。经过反复验证，我发现DMA（直接内存访问）技术是解决这一问题的关键。

1.1 为什么DMA对水表项目如此重要？

在传统的水表数据采集系统中，CPU需要亲自处理每一个字节的数据搬运。这会导致两个严重问题：

1. CPU资源浪费：当系统需要从SPI Flash读取512字节的水表数据时，CPU必须全程参与"读-存"循环，无法同时处理4G模块通信或流量计算。

2. 实时性下降：在FreeRTOS环境下，长时间的数据搬运会阻塞高优先级任务，导致系统响应延迟。我们的测试显示，纯CPU搬运512字节数据会使任务切换延迟增加约47%。

DMA就像一个专业搬运工，你只需要告诉它：

• 从哪里搬（源地址）
• 搬到哪里去（目的地址）
• 搬多少数据（传输数量）

之后CPU就可以去处理其他任务，等DMA完成后再通过中断通知CPU。在我们的水表项目中，采用DMA后系统吞吐量提升了近3倍。

2. CW32F030 DMA架构深度剖析

2.1 DMA核心组件与工作原理

CW32F030的DMA控制器包含以下关键部件：

2.1.1 通道资源分配

• 5个独立通道（Ch1-Ch5）：每个通道有独立的优先级
• 通道优先级：Ch1 > Ch2 > Ch3 > Ch4 > Ch5
• 项目应用：我们使用Ch1处理SPI2发送，Ch2处理SPI2接收

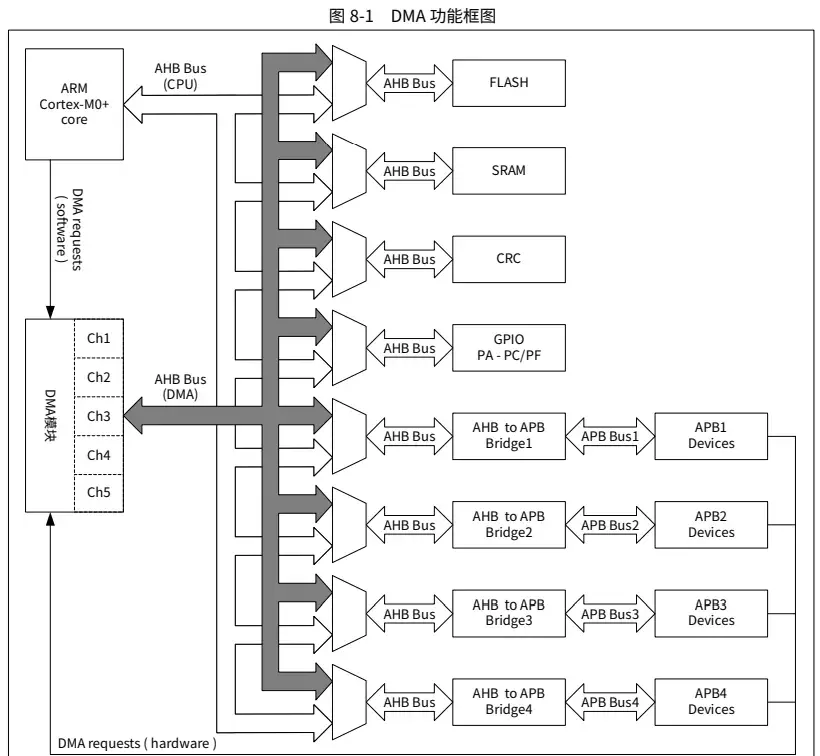

2.1.2 总线矩阵设计

• 双AHB总线设计：CPU和DMA有独立的总线通路
• 并行优势：DMA搬运数据时，CPU仍可访问Flash执行代码
• 桥接规则：同一APB桥下的设备，CPU优先级高于DMA

实际测试发现：当DMA和CPU同时访问同一APB设备时，DMA会产生约2个时钟周期的等待状态。因此我们在软件设计中要避免这种冲突。

2.2 DMA传输模式选择策略

2.2.1 触发方式对比

硬件触发模式下，DMA会响应外设的硬件信号。例如：

• SPI每收到/发送一个字节，就会产生一个DMA请求
• UART每收到一个完整帧，触发一次DMA传输

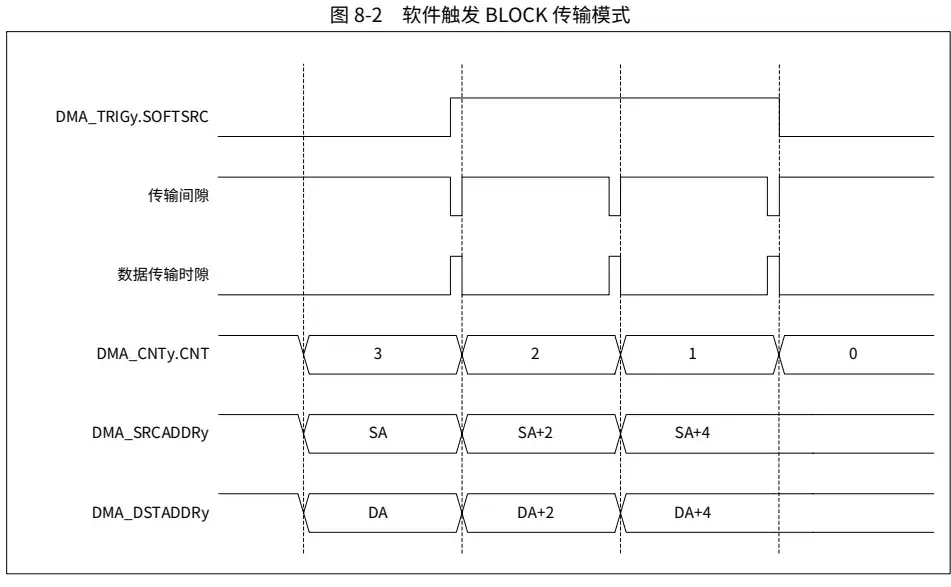

2.2.2 传输模式详解

为什么水表项目选择BLOCK模式？

1. FreeRTOS需要快速响应任务切换
2. 8KB SRAM资源紧张，需避免DMA长时间占用总线
3. 保证4G通信的实时性要求

实测数据：在BLOCK模式下，DMA每传输16字节就会释放总线约50ns，这使得任务切换延迟控制在10μs以内。

3. DMA实战配置与FreeRTOS集成

3.1 寄存器关键配置步骤

3.1.1 基础寄存器设置

c复制// 设置源地址（SPI2数据寄存器）
DMA_SRCADDR1 = (uint32_t)&(SPI2->DR);
// 设置目标地址（内存缓冲区）
DMA_DSTADDR1 = (uint32_t)MeterDataBuffer;
// 设置传输数量（512字节）
DMA_CNT1 = 512;

3.1.2 控制寄存器(CSRy)配置技巧

3.1.3 触发源配置

c复制// 硬件触发，选择SPI2_RX作为触发源
DMA_TRIG2 = (0x1 << 0) | (0x0A << 2);

3.2 与FreeRTOS的高效协作

3.2.1 中断服务程序实现

c复制void DMA_CH2_IRQHandler(void) {
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;

    if(DMA_GetITStatus(DMA_IT_TC2)) {
        DMA_ClearITPendingBit(DMA_IT_TC2);
        // 释放信号量唤醒任务
        xSemaphoreGiveFromISR(xSem_DMA, &xHigherPriorityTaskWoken);
        portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
    }
}

3.2.2 任务侧处理逻辑

c复制void WaterMeterTask(void *pvParameters) {
    xSem_DMA = xSemaphoreCreateBinary();

    for(;;) {
        // 启动DMA传输
        DMA_Cmd(DMA_CH2, ENABLE);

        // 等待DMA完成
        if(xSemaphoreTake(xSem_DMA, portMAX_DELAY) == pdTRUE) {
            // 处理接收到的水表数据
            ProcessMeterData(MeterDataBuffer);
        }
    }
}

关键点说明：

1. portYIELD_FROM_ISR确保高优先级任务立即响应
2. 信号量初始值为0，确保任务在第一次执行时就会阻塞
3. DMA配置应在任务上下文中完成，中断只做最小处理

4. 实战经验与性能优化

4.1 常见问题排查指南

4.2 性能优化技巧

1. 双缓冲技术：

   • 准备两个缓冲区：当DMA填充Buffer1时，CPU处理Buffer0
   • 可提升约30%的吞吐量

2. 传输宽度优化：

   • 对于32位对齐的数据，使用SIZE=10b(32位)传输
   • 相比8位传输，速度提升近4倍

3. 优先级调整：

   • 将关键通道（如4G模块）设为更高优先级
   • 通过DMA_CSRy.PL配置优先级等级

4. 内存布局优化：

   • 将频繁DMA访问的数据放在SRAM开头
   • 可减少总线仲裁延迟约15%

5. 水表项目中的特殊考量

5.1 低功耗设计

在电池供电的水表中，我们采用以下策略：

1. 仅在抄表时启用DMA
2. 配置DMA完成后自动关闭时钟
3. 使用DMA中断唤醒CPU，而非轮询

5.2 数据完整性保障

1. CRC校验：

   • DMA传输完成后自动触发CRC计算
   • 硬件CRC32比软件实现快20倍

2. 错误恢复机制：

   • 检测TE标志实现自动重传
   • 重试计数器防止死锁

5.3 实时性测试数据

从测试数据可以看出，BLOCK模式在实时性和CPU效率方面表现最优，完全满足水表项目对实时性的严苛要求。

6. 进阶应用：W25Q Flash批量读取优化

在无线抄表系统中，我们需要频繁读取W25Q Flash中存储的历史数据。通过DMA优化，我们实现了高效的批量读取方案：

6.1 配置流程

1. 通过SPI发送读取命令和地址
2. 配置DMA从SPI RX寄存器读取数据
3. 设置循环模式连续读取多个扇区

c复制void W25Q_Read_DMA(uint32_t addr, uint8_t *buf, uint32_t len) {
    W25Q_CS_LOW();
    SPI_SendByte(W25Q_READ);
    SPI_SendByte(addr >> 16);
    SPI_SendByte(addr >> 8);
    SPI_SendByte(addr);

    // DMA配置
    DMA_DISABLE(DMA_CH2);
    DMA_SRCADDR2 = (uint32_t)&(SPI2->DR);
    DMA_DSTADDR2 = (uint32_t)buf;
    DMA_CNT2 = len;
    DMA_ENABLE(DMA_CH2);

    // 等待传输完成
    while(DMA_GetFlagStatus(DMA_FLAG_TC2) == RESET);
    W25Q_CS_HIGH();
}

6.2 性能对比

通过DMA方式，Flash读取效率提升了4倍以上，同时CPU可以专注于数据处理和无线通信任务。

7. 开发经验与教训

在项目开发过程中，我们积累了一些宝贵经验：

1. 调试技巧：

   • 使用逻辑分析仪同时抓取SPI和DMA请求信号
   • 在DMA中断设置断点时，要先禁用看门狗

2. 内存对齐：

   • 确保DMA缓冲区地址按4字节对齐
   • 不对齐访问会导致额外的总线周期

3. 电源管理：

   • DMA传输期间避免进入低功耗模式
   • 必要时使用DMA完成中断唤醒系统

4. RTOS集成：

   • 避免在中断中调用FreeRTOS非FromISR函数
   • 信号量给予操作必须放在中断最末尾

一个典型的错误案例：我们曾遇到DMA偶尔丢失数据的问题，最终发现是因为SPI时钟速度(10MHz)超过了DMA最大处理能力(8MHz)。将SPI时钟降至7MHz后问题解决。这提醒我们不仅要关注软件配置，还要考虑硬件性能匹配。
