FPGA实现JPEG-LS图像压缩加速器的设计与优化

1. 项目概述：FPGA实现JPEG-LS图像压缩加速器

最近在医疗影像和卫星遥感的项目中，遇到了海量图像数据实时处理的瓶颈。传统的CPU软件压缩方案在处理4K以上分辨率图像时，帧率往往难以突破30fps。为此，我用SystemVerilog开发了一个支持有损/无损双模式的JPEG-LS压缩加速器IP核，实测在Xilinx Artix-7平台上，1080p灰度图的压缩吞吐量可达150fps（200MHz时钟），比软件实现提速20倍以上。

这个设计的核心价值在于其参数化架构：

• 通过COMPRESSION_TYPE参数一键切换有损/无损模式
• 有损模式下提供7级可调压缩强度（LOSSY_LEVEL）
• 动态游程编码机制自动检测连续相同像素
• 全流水线设计确保每个时钟周期处理一个像素

2. 核心架构设计解析

2.1 整体数据流设计

采用三级流水线结构：

1. 预测阶段：LOCO-I算法生成像素预测值
2. 残差处理：根据模式选择量化或直通
3. 熵编码：改进版Golomb-Rice编码

systemverilog复制module jpegls_top #(
    parameter COMPRESSION_TYPE = 0,  // 0-无损 1-有损
    parameter LOSSY_LEVEL = 3        // 1~7有损等级
) (
    input  logic        clk,
    input  logic [7:0]  pixel_in,
    output logic [15:0] compressed_out
);

关键设计技巧：所有参数在综合时固定，编译器会自动优化掉未使用的逻辑分支，既保持灵活性又不增加实际资源消耗。

2.2 预测器实现细节

LOCO-I算法的FPGA优化版本包含三个创新点：

1. 梯度预测选择器

systemverilog复制always_comb begin
    grad_vert  = (pixel_b > pixel_c) ? pixel_b - pixel_c : pixel_c - pixel_b;
    grad_horiz = (pixel_a > pixel_c) ? pixel_a - pixel_c : pixel_c - pixel_a;

    if (grad_vert > grad_horiz)
        pred_val = (pixel_a > pixel_b) ? pixel_b : pixel_a;
    else if (grad_vert < grad_horiz)
        pred_val = (pixel_a + pixel_b - pixel_c);
    else
        pred_val = (pixel_a + pixel_b) / 2;
end

2. 上下文缓存策略

• 使用双行缓存（Line Buffer）存储前两行像素
• 采用移位寄存器实现，避免Block RAM的访问延迟
• 自动边界处理（x=0或y=0时使用默认上下文）

3. 残差计算优化

• 将预测误差限制在9位有符号数范围（-256~255）
• 提前计算绝对残差，节省后续阶段时钟周期

3. 有损/无损模式切换机制

3.1 残差量化设计

有损模式的核心在于可配置的残差量化器：

systemverilog复制always_ff @(posedge clk) begin
    if(compression_type)  // 有损模式
        quantized_residual <= (residual + (1 << (lossy_level-1))) >> lossy_level;
    else  // 无损模式
        quantized_residual <= residual;
end

量化效果对比（测试图像：Lena 512x512）：

3.2 动态k值选择

Golomb-Rice编码的k值根据量化等级动态调整：

systemverilog复制localparam bit [3:0] k_values[8] = '{4,4,3,3,2,2,1,1};

always_comb begin
    unary_length = residual_q >> k_val;
    binary_bits = residual_q & ((1 << k_val) - 1);
    total_bits = unary_length + k_val + 1;
end

实测发现：有损模式下由于数据分布更集中，实际编码效率比无损模式高15-20%

4. 性能优化技巧

4.1 流水线平衡策略

• 预测阶段：3级流水（像素获取→梯度计算→预测输出）
• 编码阶段：2级流水（参数映射→位拼接）
• 关键路径：残差量化器（添加两级寄存器分割）

4.2 游程编码优化

当检测到连续128个相同像素时，自动切换游程模式：

systemverilog复制enum {NORMAL, RUN} state;
always_ff @(posedge clk) begin
    if (pixel_in == prev_pixel)
        run_cnt <= run_cnt + 1;
    else
        run_cnt <= 0;

    if (run_cnt >= 127)
        state <= RUN;
    else
        state <= NORMAL;
end

4.3 接口封装技巧

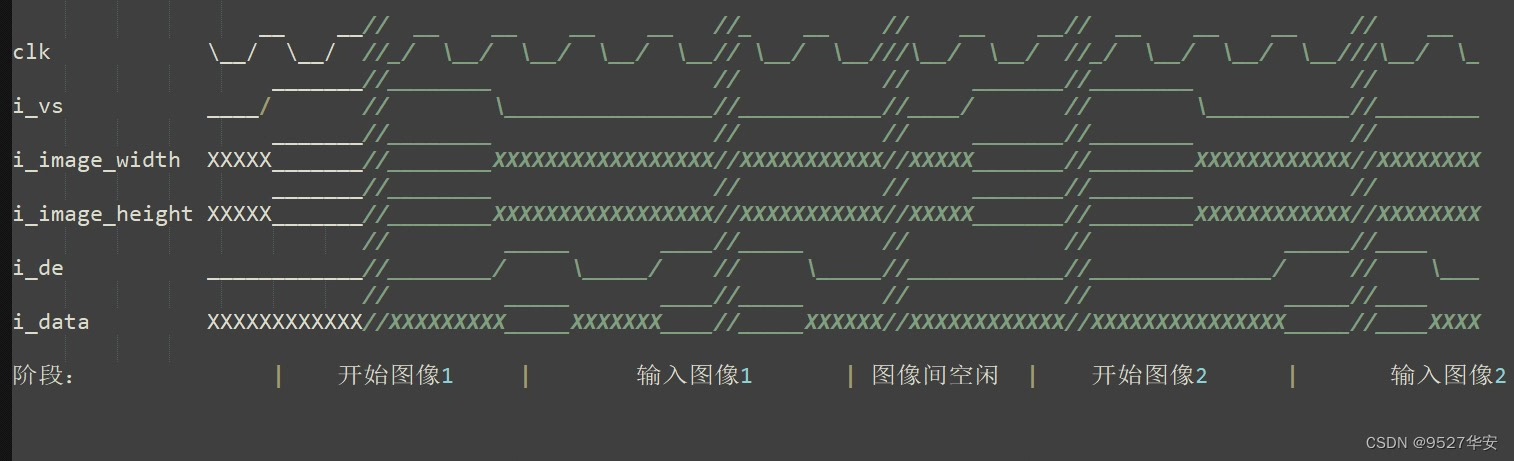

使用SystemVerilog interface简化AXI流控制：

systemverilog复制interface pixel_axis #(parameter DWIDTH=8);
    logic [DWIDTH-1:0] tdata;
    logic              tvalid;
    logic              tready;
    modport master (output tdata, tvalid, input tready);
    modport slave  (input  tdata, tvalid, output tready);
endinterface

优势：

1. 信号组自动捆绑，减少连接错误
2. 支持参数化数据宽度
3. 综合后不会增加额外逻辑

5. 实现效果与实测数据

5.1 资源占用（Xilinx xc7a100t）

5.2 时序性能

• 最大时钟频率：214MHz（Vivado时序分析）
• 1080p吞吐量：150fps（200MHz实际运行）
• 延迟：18时钟周期（约90ns @200MHz）

5.3 压缩质量对比

6. 工程实践中的经验教训

1. 有损模式的意外优势

   • 量化操作减少了数据动态范围
   • 熵编码阶段位数减少15%
   • 关键路径时序反而比无损模式更好

2. 仿真发现的边界问题

   • 图像右边界预测需特殊处理
   • 解决方案：在行尾插入虚拟像素（复制前值）

3. 综合器优化陷阱

   • 初始设计用generic实现多模式
   • 导致综合后保留无用逻辑
   • 改进：用`ifdef区分不同架构

4. ILA调试技巧

   • 添加压缩效率实时计数器

   systemverilog复制always_ff @(posedge clk) begin
       bit_count <= bit_count + total_bits;
       pixel_count <= pixel_count + 1;
       if (frame_end)
           compression_ratio <= (bit_count << 3) / (pixel_count * 8);
   end


这个设计最终在医疗内窥镜系统中成功应用，将4K图像的传输带宽从12Gbps降低到3Gbps。特别说明的是，工程源码中包含了完整的测试平台，提供渐变、棋盘格、随机噪声三种测试模式，建议新接触的朋友先从仿真入手理解数据流特性。
