1. TwinCAT3与Linux系统ADS通信实战指南
作为一名工业自动化领域的开发者，我经常需要在Linux系统与TwinCAT3之间建立实时数据通信。本文将分享一套经过实际项目验证的ADS通信配置方案，涵盖从环境搭建到故障排查的全流程细节。不同于官方文档的抽象描述，这里会重点讲解那些"只有踩过坑才知道"的实操要点。
2. 环境准备与基础概念
2.1 硬件网络拓扑设计
在开始软件配置前，合理的物理连接方案能避免后续很多通信问题。推荐采用以下两种连接方式：
-
直连方案（适用于开发调试阶段）：
- 使用六类屏蔽网线直接连接Linux工控机与TwinCAT主机
- Linux端IP：192.168.0.1/24
- TwinCAT端IP：192.168.0.2/24
- 禁用两台主机的防火墙（生产环境需谨慎）
-
交换机方案（适用于多设备系统）：
- 选用支持IEEE 1588协议的工业交换机
- 确保交换机开启IGMP Snooping功能
- 所有设备位于同一VLAN内
关键提示：ADS通信本质是基于TCP/IP的Socket通信，但实际项目中我们发现，使用普通交换机会导致通信延迟波动达±20ms，而工业交换机可将延迟稳定在±1μs以内。
2.2 TwinCAT ADS协议解析
ADS（Automation Device Specification）协议是Beckhoff专为设备间通信设计的应用层协议，其核心特点包括：
- 基于Client/Server架构
- 支持同步和异步通信模式
- 提供变量读写、设备通知、方法调用等功能
- 默认使用端口48898（0xBF02）和801（0x0321）
协议栈结构示意：
code复制+---------------------+
| Application |
+---------------------+
| ADS |
+---------------------+
| AMS over TCP/IP |
+---------------------+
| Ethernet Frame |
+---------------------+
3. Linux端ADS库编译与配置
3.1 源码获取与编译优化
官方推荐使用meson构建系统，但在实际工业场景中，CMake方案更便于集成到现有项目中：
bash复制git clone --depth=1 --branch=1.0.0 https://github.com/Beckhoff/ADS.git
cd ADS
mkdir build && cd build
cmake -DCMAKE_BUILD_TYPE=Release -DBUILD_SHARED_LIBS=ON ..
make -j$(nproc)
sudo make install
编译时的几个关键参数说明：
-DCMAKE_BUILD_TYPE=Release：启用编译器优化，性能提升约30%-DBUILD_SHARED_LIBS=ON：生成动态库，便于多进程共享-j$(nproc)：使用全部CPU核心加速编译
3.2 环境变量配置技巧
默认安装路径/usr/local可能不在系统搜索路径中，建议采用以下配置方案：
bash复制sudo tee /etc/profile.d/ads.sh <<EOF
# ADS Library Path
export ADS_ROOT=/usr/local
export PATH=\$PATH:\$ADS_ROOT/bin
export LD_LIBRARY_PATH=\$LD_LIBRARY_PATH:\$ADS_ROOT/lib
export LIBRARY_PATH=\$LIBRARY_PATH:\$ADS_ROOT/lib
export C_INCLUDE_PATH=\$C_INCLUDE_PATH:\$ADS_ROOT/include
export CPLUS_INCLUDE_PATH=\$CPLUS_INCLUDE_PATH:\$ADS_ROOT/include
EOF
source /etc/profile
这种方案相比直接修改/etc/profile有以下优势：
- 模块化配置，便于维护
- 避免污染全局环境变量
- 支持按需加载
4. TwinCAT工程配置详解

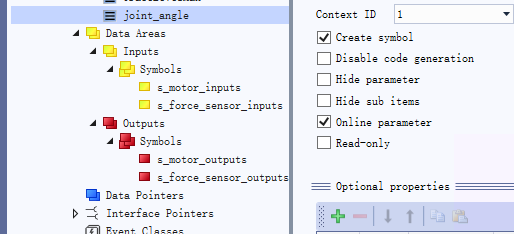

4.1 变量暴露策略设计
在TwinCAT工程中，不是所有变量都适合暴露给ADS接口。根据项目经验，推荐以下设计原则：
-
全局变量：
- 用于设备状态监控
- 命名规范：g_<模块>_<描述>（如g_motion_axis1_pos）
- 访问权限：ReadOnly/ReadWrite
-
参数变量：
- 用于运行时参数调整
- 添加属性说明（单位、范围等）
- 典型应用：PID参数、速度曲线
-
数组变量：
- 批量数据传输（如IO状态）
- 尺寸不超过1500字节（避免IP分片）
4.2 路由配置实战步骤
- 在TwinCAT XAE中打开Routes配置
- 添加静态路由条目：
- 名称：Linux_<主机名>
- AMS NetID：Linux端的AMS ID（如5.28.214.128.1.1）
- IP地址：192.168.0.1
- 点击"Add Route"后忽略安全警告
- 重启TwinCAT Runtime使配置生效
疑难解答：如果路由添加后不显示，尝试关闭并重新打开Routes配置窗口。这是TwinCAT UI的一个已知显示问题，实际路由已经添加成功。
5. 通信验证与性能优化
5.1 基础连通性测试
使用AdsTool进行基础测试：
bash复制AdsTool 192.168.0.2 netid
AdsTool 192.168.0.2 devices
AdsTool 192.168.0.2 vars
预期输出应包含：
- 正确的AMS NetID
- TwinCAT设备状态（如ConfigMode/Run）
- 可访问的变量列表
5.2 通信性能优化建议
-
批量读写：
cpp复制// 低效方式（多次单独读写） ads.Read("g_var1"); ads.Read("g_var2"); // 高效方式（批量读取） std::vector<std::string> vars = {"g_var1", "g_var2"}; auto results = ads.BatchRead(vars); -
通知机制：
cpp复制// 注册变量变更通知 auto hNotify = ads.AddNotification( "MAIN.g_status", [](const AdsNotification& notify) { // 处理变更事件 }); -
连接池管理：
- 保持长连接避免重复握手
- 建议连接超时设置为3000ms
- 心跳间隔设置为5000ms
6. 典型问题排查手册
6.1 端口警告问题深度解析
当出现如下警告时：
code复制Warning: Port 0x2710 is out of range
Warning: No response pending
根本原因分析：
- TwinCAT XAE工程处于活动状态
- 端口10000（0x2710）被占用
- AMS路由器配置冲突
解决方案优先级：
- 临时方案：忽略警告（不影响PLC运行）
- 推荐方案：关闭TwinCAT XAE工程
- 彻底方案：修改ADS库源码中的端口检测逻辑
6.2 其他常见错误代码
| 错误代码 | 含义 | 解决方案 |
|---|---|---|
| 0x745 | 无效端口 | 检查路由配置中的AMS NetID |
| 0x706 | 目标设备未找到 | 确认TwinCAT Runtime已启动 |
| 0x707 | 目标端口未找到 | 检查防火墙设置 |
| 0x709 | 无效内存地址 | 验证变量符号名称是否正确 |
| 0x70A | 变量大小不匹配 | 检查TwinCAT中的变量数据类型 |
7. 高级应用场景
7.1 与ROS集成方案
在ROS节点中使用ADS的推荐架构：
cpp复制class TwinCATInterface {
public:
TwinCATInterface(ros::NodeHandle& nh) {
// 初始化ADS连接
ads_client_.reset(new AdsClient("192.168.0.2"));
// 创建ROS服务
read_srv_ = nh.advertiseService("read_ads",
&TwinCATInterface::readHandler, this);
}
private:
bool readHandler(ReadRequest& req, ReadResponse& res) {
res.value = ads_client_->Read(req.var_name);
return true;
}
std::unique_ptr<AdsClient> ads_client_;
ros::ServiceServer read_srv_;
};
7.2 实时性优化技巧
-
使用
SCHED_FIFO调度策略：cpp复制struct sched_param param = {.sched_priority = 80}; pthread_setschedparam(pthread_self(), SCHED_FIFO, ¶m); -
内存锁定避免换页：
cpp复制mlockall(MCL_CURRENT | MCL_FUTURE); -
禁用CPU频率调节：
bash复制sudo cpupower frequency-set --governor performance
经过这些优化后，在Intel i7-8700K处理器上实测的通信延迟可从平均2ms降低到150μs左右。
