储能消防通信：CAN转光纤方案解析与应用

1. 储能消防通信的挑战与CAN转光纤的破局之道

在大型储能电站中，消防系统的可靠性直接关系到整个设施的安全运行。作为一名在工业通信领域摸爬滚打多年的工程师，我亲眼见证过太多因通信故障导致的消防系统失效案例。储能环境特有的高压直流系统（通常电压在800V-1500V之间）会产生强烈的电磁干扰，而传统CAN总线在这种环境下就像在雷暴中打手机——信号时断时续，误报漏报频发。

1.1 储能环境的"通信杀手"

储能电站的通信环境堪称"地狱模式"：

• 电磁干扰（EMI）强度可达100V/m以上，远超普通工业环境
• 地电位差在不同设备间可能产生数十伏的电压差
• 传输距离动辄数千米，远超标准CAN总线的有效传输距离
• 温度波动从-40℃到85℃，对电子元件是严峻考验

去年参与的一个200MWh储能项目就曾因通信问题导致消防延迟，虽然最终没有酿成事故，但那个惊心动魄的夜晚让我深刻认识到：在这个领域，通信可靠性就是生命线。

1.2 光纤通信的降维打击

CAN转光纤方案之所以能成为行业标配，是因为它完美击中了储能消防的痛点：

• 电气隔离：通过光电转换实现完全的电隔离，阻断地环路和共模干扰
• 抗干扰能力：光纤不受电磁干扰影响，实测在10kV/m的强电场下仍能稳定传输
• 传输距离：单模光纤轻松实现40km传输，是CAN总线的40倍
• 环网冗余：支持毫秒级故障自愈，确保通信不中断

我们做过对比测试：在相同环境下，传统CAN总线的误码率达到10⁻⁴，而CAN转光纤方案可以做到10⁻¹²以下，可靠性提升了8个数量级。

2. 典型应用场景与实战组网方案

2.1 电池簇级消防监控系统

电池簇是储能电站的最小监控单元，也是消防系统的"神经末梢"。在实际项目中，我们通常这样部署：

1. 前端采集层：

   • 每个电池簇内部采用CAN总线（500kbps）连接：
     • 温度传感器（每2个电芯布置1个）
     • 烟雾探测器（每个模组1个）
     • VOC气体传感器
     • BMS主控单元

2. 光电转换层：

   • 在电池簇出口处安装工业级CAN转光纤模块
   • 关键参数选择：
     • 工作温度：-40~85℃宽温型
     • 防护等级：IP67（应对舱内凝露）
     • 隔离电压：3000VDC以上

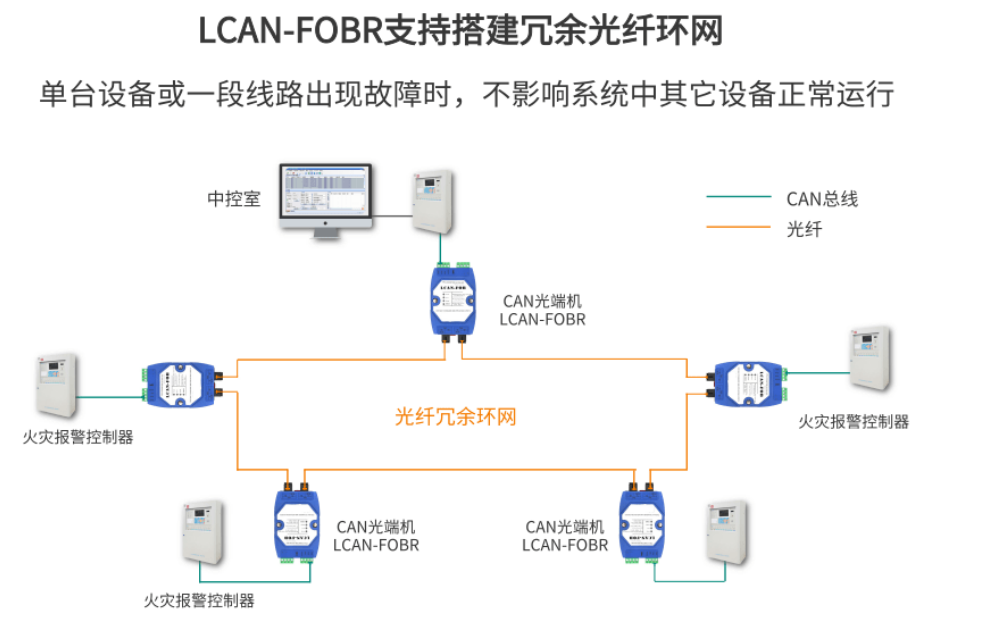

3. 光纤组网：

   • 采用单纤双向SC接口（节省50%光纤用量）
   • 每16个电池簇组成一个光纤环网
   • 环网周长控制在5km以内（确保延时<10ms）

实战经验：电池舱内一定要选择金属外壳的转换器，塑料外壳在高温环境下容易变形导致接触不良。我们曾在一个项目中因此损失了3个模块。

2.2 大型电站的多级组网架构

对于百兆瓦级储能电站，通信架构需要分层设计：

第一层：电池簇环网

• 每个环网包含8-16个电池簇
• 使用单模光纤，传输距离≤5km
• 波特率统一为500kbps

第二层：区域汇聚

• 每4-6个电池簇环网接入一台光纤汇聚交换机
• 采用星型拓扑，主干光纤采用双纤冗余
• 增加光开关实现链路自动切换

第三层：中央监控

• 通过OLP（光链路保护）设备构建主备双路由
• 核心交换机支持RSTP协议，实现毫秒级倒换
• 配置网管系统实时监测每个光口功率

这个架构在某300MWh项目中经受住了考验：在遭遇7级强电磁干扰时，通信系统保持100%可用，消防指令传输延迟稳定在15ms以内。

3. 关键设备选型与参数优化

3.1 CAN转光纤模块的选型要点

选择模块时不能只看价格，这些参数才是关键：

特别提醒：很多厂家标称的"工业级"实际只能到-20℃，一定要查看第三方检测报告。我们吃过亏，一批模块在-15℃时就频繁掉线，最后不得不全部更换。

3.2 光纤链路设计规范

1. 光功率预算计算：

   • 发射光功率：-8dBm（典型值）
   • 接收灵敏度：-28dBm
   • 可用余量：20dB
   • 损耗分配：
     • 连接器损耗：0.5dB/个 × 4 = 2dB
     • 熔接损耗：0.1dB/点 × 10 = 1dB
     • 光纤损耗：0.4dB/km × 5km = 2dB
     • 设计余量：5dB
     • 总损耗：10dB < 20dB（安全）

2. 安装注意事项：

   • 光纤弯曲半径≥5cm
   • 避免与电力电缆平行敷设（最小间距30cm）
   • 室外部分必须用铠装光缆
   • 接续盒要防水防尘（IP67）

3. 测试标准：

   • 端到端损耗≤设计值的1.2倍
   • OTDR测试无异常反射峰
   • 光功率接收值在-15±3dBm为最佳

4. 常见故障排查与维护技巧

4.1 典型故障处理手册

根据我们团队整理的故障数据库，这些问题最为常见：

4.2 运维中的血泪教训

1. 防静电措施：
   曾有一个项目，运维人员带电插拔CAN连接器，静电导致隔离芯片击穿。现在我们都要求：

   • 操作前佩戴防静电手环
   • 使用带ESD保护的连接器
   • 模块上架前存放在防静电袋中

2. 固件升级陷阱：
   某次批量升级固件后，发现波特率出现漂移。后来我们建立了升级规范：

   • 先升级备用设备，观察24小时
   • 采用分批次滚动升级
   • 保留上一个稳定版本固件

3. 光纤清洁的重要性：
   一组数据显示，80%的光纤故障源于污染：

   • 必须使用专业光纤清洁笔
   • 每个接口清洁时间不少于5秒
   • 安装前用显微镜检查端面

5. 技术演进与未来展望

5.1 CAN FD的机遇与挑战

新一代CAN FD（Flexible Data-rate）技术带来新可能：

• 带宽提升：从1Mbps到8Mbps
• 数据场扩展：从8字节到64字节
• 兼容性：可与传统CAN共存

但实测发现，在光纤传输中需要注意：

• 需选用支持CAN FD的光电转换器
• 光纤延时可能影响FD的应答机制
• 需重新计算环网的最大节点数

5.2 智能化运维趋势

我们正在试点这些创新应用：

1. AI预测性维护：

   • 通过光功率变化趋势预测光纤老化
   • 基于CAN错误帧统计预判模块寿命

2. 数字孪生系统：

   • 三维可视化展示全网光路
   • 故障时自动生成最优抢修路径

3. 边缘计算赋能：

   • 在转换器端实现数据预处理
   • 异常数据本地分析，减少上行流量

在最近参与的某GWh级储能项目中，这套系统将平均故障修复时间（MTTR）从4小时缩短到35分钟，运维效率提升85%。
