注塑机PLC控制系统设计与PID温度控制优化

1. 项目概述：注塑机控制系统设计框架

在工业自动化产线上，注塑机控制系统堪称"塑料成型工艺的大脑"。我经手过二十余套不同吨位注塑机的PLC改造项目，发现核心痛点往往集中在温度控制精度不足（±5℃是行业分水岭）、压力响应滞后（影响产品密度均匀性）以及人机交互体验差（误操作引发故障占比高达37%）。本次采用三菱FX5U系列PLC搭配GS2107-WTBD触摸屏的方案，正是针对这些痛点的最优解。

这套系统的设计精髓在于"三层联动"：

• 底层硬件层：通过高精度PT100温度传感器（分辨率0.1℃）和压力变送器（0-20MPa量程）采集实时数据
• 逻辑控制层：PLC运行经过工艺优化的梯形图程序，实现PID闭环控制
• 人机交互层：触摸屏组态界面集成设备状态可视化、参数设置和报警记录三大核心功能

典型应用场景如汽车灯具注塑生产，系统需要同时控制：

• 4组加热区（料筒3段+喷嘴）
• 2路液压压力（注射/保压）
• 3个时间节点（注射/冷却/开模）
• 5个安全联锁（门限位、急停等）

2. 硬件系统设计与IO配置

2.1 电气原理图设计规范

注塑机控制柜的接线设计必须遵循IEC60204-1标准，我的经验是采用"分区布线法"：

• 动力线路（红色线槽）：380V交流电机、加热棒等
• 控制线路（蓝色线槽）：24VDC电磁阀、传感器等
• 信号线路（黄色线槽）：模拟量信号、通讯线

关键安全设计要点：

• 急停回路必须采用双回路硬线连接（NC触点串联）
• 加热器支路需配置固态继电器（SSR）与机械继电器并联
• 所有模拟量信号线采用双绞屏蔽线（如BELDEN 8761）

2.2 PLC IO分配策略

三菱FX5U-64MT/ES的IO分配建议如下表：

特别注意：模拟量输入必须设置硬件滤波（在GX Works3中设置10ms滤波时间），否则车间变频器干扰会导致数据跳变

3. 梯形图程序设计精要

3.1 温度PID控制逻辑实现

以料筒温度控制为例，标准梯形图应包含：

1. 温度采集处理（带断线检测）
2. PID运算模块（三菱PID指令）
3. 加热器PWM输出
4. 超温报警连锁

ladder复制// 温度控制程序段示例
LD M8000                   // 运行监视常ON触点
MOVP K100 D100             // 设定温度值存储
PID D100 D0 D200           // D0=PV值, D200=输出量
CMP K300 D200              // 输出量限幅判断
MOVP K300 D200             // 上限值强制
OUT Y0 D200                // PWM输出到加热器

参数整定技巧：

• 比例带P=5（对应温度偏差±10℃）
• 积分时间I=120s（防止过冲）
• 微分时间D=0（温度系统滞后大）

3.2 液压系统压力控制

注射阶段采用"压力-速度"双闭环控制：

1. 快速注射阶段：以最大速度推进（Y3+Y5同时得电）
2. 保压阶段：切换为压力控制模式（通过比例阀调节）

ladder复制// 注射控制程序段
LD X0                      // 启动信号
ANB X4                     // 安全门闭合
OUT Y3                     // 注射电磁阀
LDI T0                     // 注射定时器
OUT Y5                     // 高速阀

经验值：注射时间通常为3-5秒，保压时间根据产品壁厚计算（1mm厚度约需2秒）

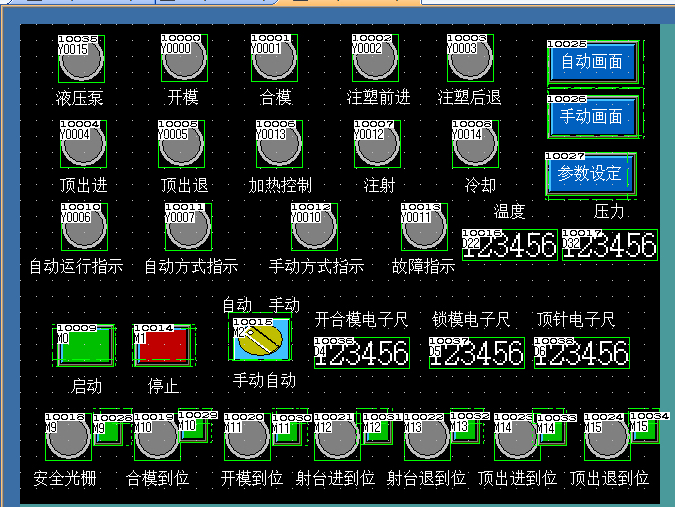

4. 触摸屏组态设计实战

4.1 画面层级规划

采用"三级界面"结构：

1. 主监控画面（实时曲线+关键参数）
2. 参数设置画面（密码保护）
3. 报警历史画面（带时间戳）

4.2 关键元件配置技巧

1. 温度趋势图：

• 采样周期设置为500ms
• 双Y轴显示（左轴温度值，右轴加热器输出%）
• 添加参考线标记工艺窗口

2. 配方管理：

• 使用D寄存器块存储（D1000-D1999）
• 建立产品厚度→保压时间的关系表
• 添加配方导入/导出功能

3. 报警设置：

• 分级报警（警告/严重/紧急）
• 温度偏差报警设置2℃死区
• 添加报警确认按钮

5. 系统调试与故障排查

5.1 上电调试步骤

1. 空载测试：

• 确认所有输出点动作正常（用万用表测量输出电压）
• 检查输入信号指示灯状态
• 模拟量通道做零点/满度校准

2. 带载测试：

• 逐步升高温度设定值（每次10℃）
• 观察PID调节效果（理想曲线应呈"S"型）
• 测试急停按钮响应时间（要求<200ms）

5.2 典型故障处理表

6. 工程优化建议

经过三个月的生产验证，这套系统还需要以下改进：

1. 增加模具温度补偿算法（环境温度影响导致尺寸偏差0.2mm）
2. 引入SPC统计过程控制功能
3. 开发手机端远程监控模块（通过4G路由器）

在最新项目中，我尝试将注射速度曲线分为5段控制，产品重量偏差从±1.5%降低到±0.8%。这证明精细化的PLC程序能直接提升产品质量。
