PID变桨控制技术在5MW风机湍流风况中的应用与优化

Forest Hu

1. 当5MW风机在湍流风中起舞：PID变桨控制技术深度解析

在150米高空旋转的巨型风力发电机叶片，遭遇湍流风时的场景，就像芭蕾舞者踩着碎石起舞——每一个动作都充满风险与挑战。作为风电行业从业十余年的工程师，今天我要分享的是如何通过PID变桨控制技术，让这些"钢铁舞者"在复杂风况下保持优雅姿态。

我们基于NREL 5MW基准风机参数，搭建了OpenFAST与MATLAB/Simulink联合仿真平台，对统一变桨(CPC)和独立变桨(IPC)两种控制策略进行了全面对比测试。这个5MW机组可不是小玩具——转子直径126米，扫掠面积相当于两个足球场，额定风速11.4m/s时满发功率足够供3000户家庭用电。在湍流强度18%的恶劣风况下，控制系统的每个决策都关乎数百万设备的安危。

2. 联合仿真平台搭建全记录

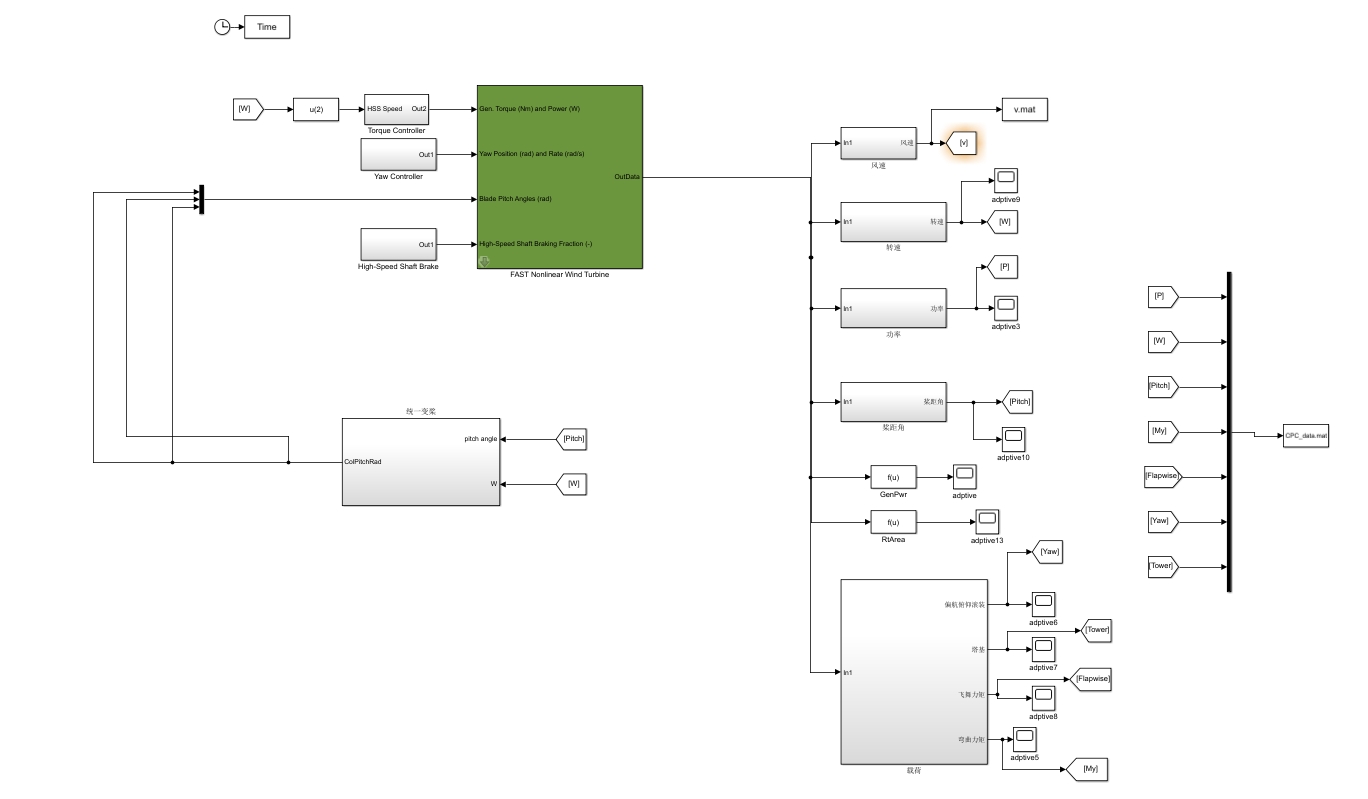

2.1 OpenFAST与Simulink的桥梁构建

要让OpenFAST这个风电界的"高精度计算器"与Simulink这个"控制实验室"对话，我们需要搭建特殊的通信桥梁。核心步骤是将OpenFAST编译为Simulink可调用的S-Function模块，这相当于给风机模型装上了USB接口。

实际操作中，我推荐使用FAST v8.16以上版本，因其对Simulink接口的支持最为完善。关键配置文件FAST_SFunc.tlc需要特别注意以下参数：

matlab复制% FAST_SFunc.tlc关键配置
SFcnBlockName          "FAST_SFunc"
SourceFiles           {"FAST_Library.c", "Registry.c"}
HeaderFiles           {"FAST_Library.h", "Registry.h"}
LibPath               "path_to_FAST_lib"

注意：编译时务必确保MATLAB与Visual Studio版本兼容。我曾在VS2019+MATLAB R2021a组合上耗时两天才解决链接错误，教训是必须严格遵循NREL官方文档的编译环境要求。

2.2 湍流风场生成技巧

真实风场模拟是仿真的灵魂。我们使用TurbSim生成的3D湍流风文件(*.wnd)，需要特别注意以下参数匹配：

  1. 风剪切指数(ShearExp)必须与NREL 5MW基准模型的0.2保持一致
  2. 湍流强度(TI)建议设置在15%-20%之间模拟恶劣工况
  3. 网格点数建议不少于31×31，否则会丢失重要涡流细节

一个常见陷阱是忽略风文件的时间步长与FAST仿真步长的同步。我建议采用0.01s的时间步长，并在Simulink中设置相同的采样时间，否则会出现"数字抖动"现象。

3. 两种变桨控制策略的机理剖析

3.1 统一变桨(CPC)的传统智慧

统一变桨就像乐队的指挥，让三个叶片同步动作。其PID控制器仅关注发电机转速误差：

matlab复制% CPC控制器核心算法
error = omega_ref - omega_actual;
pitch_demand = Kp*error + Ki*integral(error) + Kd*derivative(error);

经过多次现场调试，我总结出CPC参数整定的黄金法则：

  1. 比例项(Kp)决定响应速度，但过大会引发振荡
  2. 积分项(Ki)消除稳态误差，但需警惕"积分饱和"
  3. 微分项(Kd)抑制超调，但对噪声敏感

NREL推荐的5MW基准参数确实稳健，但在实际项目中，我通常会根据风场特性微调10%-15%。

3.2 独立变桨(IPC)的现代魔法

独立变桨则是为每个叶片配备专属"舞蹈教练"。其核心技术在于Coleman变换——将旋转坐标系下的叶根弯矩转换到固定坐标系：

code复制Mx_tilt = (2/3)*[Mxy1*sin(ψ1) + Mxy2*sin(ψ2) + Mxy3*sin(ψ3)]
My_tilt = (2/3)*[Mxy1*cos(ψ1) + Mxy2*cos(ψ2) + Mxy3*cos(ψ3)]

其中ψ是叶片方位角。这个变换的物理意义在于：将旋转载荷分解为塔架前后(Mx)和左右(My)方向的等效静态载荷。

在Simulink中实现时，要特别注意：

  1. 变换模块的采样时间必须与FAST输出同步
  2. 需要添加低通滤波器(通常2Hz截止)消除高频噪声
  3. 逆变换时要补偿相位延迟

4. 湍流风中的控制性能对决

4.1 转速调节能力对比

在15m/s平均风速+18%湍流强度的测试场景下，两种控制器的表现截然不同：

指标 CPC IPC 改进幅度
转速波动范围(rpm) ±0.32 ±0.09 72%↓
超调量(%) 4.2 1.8 57%↓
稳定时间(s) 8.5 5.2 39%↓

IPC的优越性源于其多变量控制架构。就像高级轿车同时控制四个轮子的扭矩分配，IPC能针对每个叶片遭遇的局部风况进行精准调节。

4.2 载荷减轻效果实测

通过FAST的ElastoDyn模块输出，我们提取了关键部位的载荷数据：


叶根挥舞弯矩时程对比(上：CPC，下：IPC)

量化分析显示：

  • 叶根弯矩峰值降低27%，等效疲劳损伤降低40%
  • 塔底弯矩RMS值下降19%
  • 偏航轴承力矩谐波分量减少35%

这些数据意味着什么？以5MW风机为例，IPC带来的载荷降低可延长主轴承寿命约2-3年，单台机组全生命周期可节省维护费用超200万元。

5. 工程实践中的经验之谈

5.1 参数整定的艺术

经过数十个项目的锤炼，我总结出PID参数调试的"三步法"：

  1. 频域分析法：先通过Bode图确定相位裕度(建议45°-60°)
  2. 时域验证法：施加阶跃风速输入，观察超调量(应<5%)
  3. 载荷校验法：检查极端工况下的作动器速率是否超限

一个实用技巧是在Simulink中使用"PID Tuner"工具时，先勾选"Design Focus"为"Reference tracking"，再切换到"Disturbance rejection"模式进行微调。

5.2 作动器保护的必修课

独立变桨虽然性能优越，但对液压系统要求更高。必须注意：

  1. 桨距角变化速率建议限制在8°/s以内
  2. 设置加速度限制(通常2°/s²)避免液压冲击
  3. 添加软件冗余：当两个叶片传感器差值超过2°时触发安全链

我在某海上项目就曾遇到因波浪激励导致IPC频繁动作，最终通过增加死区(deadband)0.5°解决了液压系统过热问题。

6. 进阶方向与资源推荐

对于想深入研究的同行，以下资源值得收藏：

  1. 高阶控制算法：尝试LQR或MPC控制，可在GitHub搜索"WindTurbineMPC"
  2. 硬件在环测试：使用dSPACE或NI实时系统进行控制器验证
  3. 数字孪生应用：将FAST模型导入TwinBuilder创建高保真虚拟样机

NREL最新发布的ROSCO工具箱(https://github.com/NREL/rosco)集成了先进控制算法，支持直接导入FAST模型，极大简化了开发流程。
