1. 认识ADC：从模拟世界到数字世界的桥梁
作为一名嵌入式开发者，我经常需要处理各种传感器信号。这些信号绝大多数都是模拟量，而我们的MCU只能处理数字量。这时候，ADC（模数转换器）就成为了连接这两个世界的桥梁。
ADC的全称是Analog-to-Digital Converter，它的核心作用就是将连续变化的模拟信号转换为离散的数字信号。想象一下，就像用数码相机拍摄一幅油画——相机把连续的色彩和笔触转换为一个个像素点，ADC也是类似的工作原理。
在工业物联网应用中，ADC的重要性怎么强调都不为过。无论是监测电池电压、读取温湿度传感器数据，还是检测水质TDS值，都需要ADC来完成信号的"翻译"工作。以我常用的Air8000系列工业引擎为例，它内置了4个12位精度的ADC通道，完全能满足大多数物联网应用的需求。
重要提示：ADC的精度和量程选择直接影响测量结果的准确性。12位精度意味着可以将模拟信号量化为4096个离散值（2^12），对于大多数工业场景已经足够。
2. Air8000系列ADC硬件解析
2.1 ADC通道配置与特性

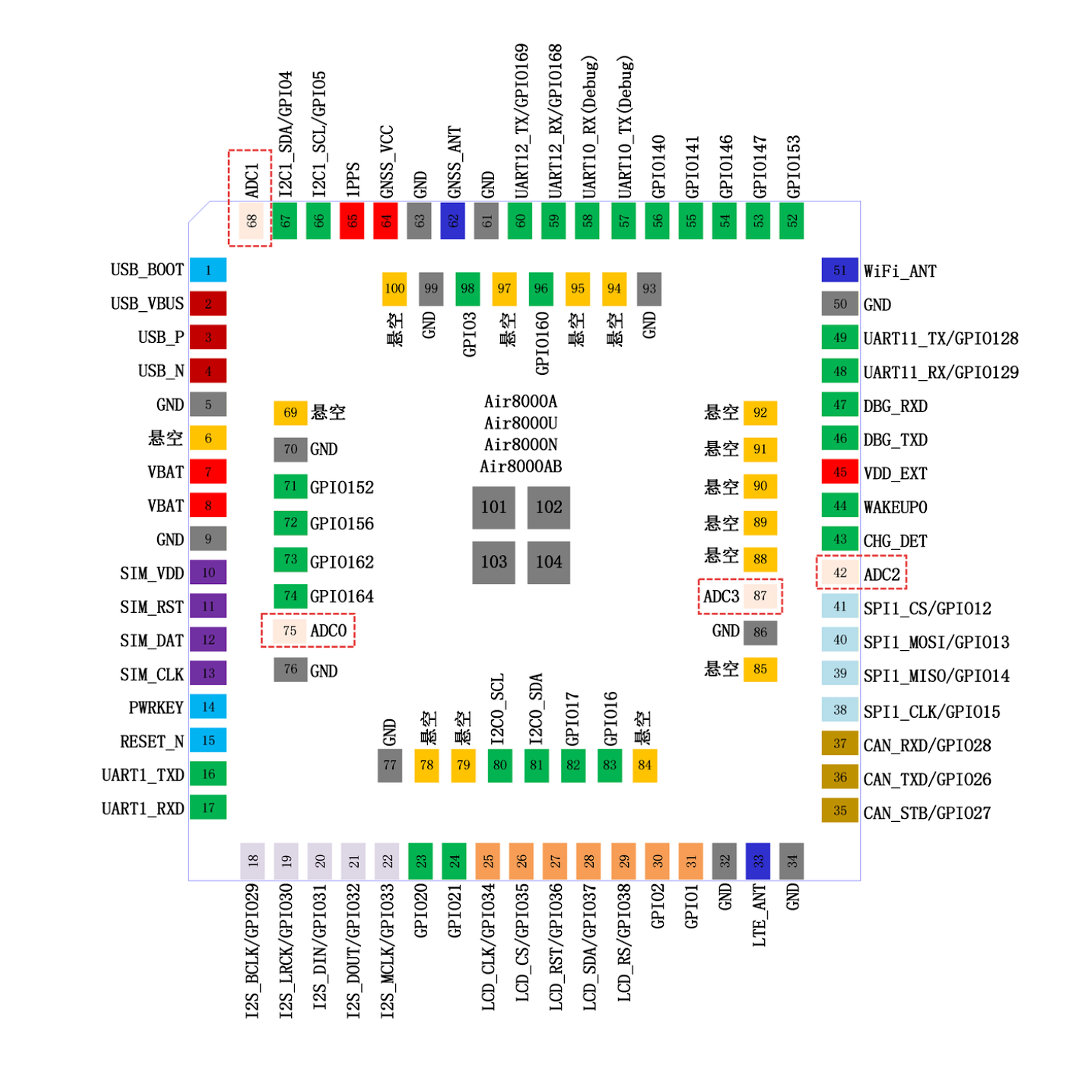

Air8000A工业引擎提供了非常实用的ADC资源布局：
- 普通ADC通道：4个独立通道（ADC0~ADC3），可用于外部信号采集
- 特殊通道：
- CPU内部温度传感器（adc.CH_CPU）
- 主供电电压检测（adc.CH_VBAT）
这种设计最大的优势在于，我们无需外接额外元件就能监测模组的关键运行参数。特别是在电池供电的设备中，VBAT电压监测对于电量管理至关重要。
2.2 电压量程与安全注意事项
ADC的使用中最容易出问题的就是量程选择。根据我的项目经验，Air8000系列提供了两种量程配置：
| 量程类型 | 测量范围 | 适用场景 |
|---|---|---|
| ADC_RANGE_MIN | 0-1.5V | 小信号测量，需外部分压 |
| ADC_RANGE_MAX | 0-3.6V | 直接测量，无需分压 |
安全警告：绝对不要超过所选量程的最大输入电压！我有一次项目中就因为疏忽了这点，导致一个ADC通道永久损坏。对于超过3.6V的信号，必须使用分压电路。
这里分享一个实用技巧：在代码中，一定要先调用adc.setRange()设置量程，再执行adc.open()打开通道。顺序反了的话，量程设置会无效——这个坑我踩过不止一次。
3. ADC应用开发实战
3.1 基础测量功能实现
让我们通过一个实际项目来演示ADC的使用。这个demo将展示如何：
- 读取外部输入电压
- 监测供电电压
- 获取CPU温度
lua复制-- 设置ADC量程为最大范围(0-3.6V)
adc.setRange(adc.ADC_RANGE_MAX)
-- 打开ADC通道0
adc.open(0)
-- 读取外部电压
local ext_voltage = adc.get(0)
print("外部输入电压:", ext_voltage)
-- 读取供电电压
local vbat = adc.get(adc.CH_VBAT)
print("VBAT电压:", vbat)
-- 读取CPU温度
local cpu_temp = adc.get(adc.CH_CPU)
print("CPU温度:", cpu_temp)
-- 关闭ADC通道
adc.close(0)
3.2 数据滤波与处理技巧
在实际工程中，直接读取的ADC值往往会有噪声。根据我的经验，采用中值滤波+平均滤波的组合效果最好：
lua复制function process_adc_samples(samples, label)
if #samples < 3 then
print(label.."样本不足")
return
end
-- 升序排序
table.sort(samples)
-- 剔除首尾极值
local sum = 0
for i = 2, #samples-1 do
sum = sum + samples[i]
end
-- 计算平均值
local avg = sum / (#samples-2)
-- 格式化输出
if label == "CPU温度" then
print(string.format("%s: %.1f°C (样本数:%d)", label, avg, #samples))
else
print(string.format("%s: %.3fV (样本数:%d)", label, avg, #samples))
end
end
这种处理方式在我的多个工业现场项目中表现稳定，能有效抑制突发干扰。
4. 高级应用与问题排查
4.1 典型应用场景扩展
除了基本的电压测量，ADC在物联网中还有更广泛的应用：
- 环境监测：连接NTC热敏电阻测量温度
- 电池管理：监测锂电池充放电曲线
- 工业控制：读取4-20mA变送器信号
- 音频处理：简单的语音信号采集
对于需要更高精度的场合，我的经验是外挂专业ADC芯片。比如ADS1115（16位）或ADS1256（24位），通过I2C或SPI接口与主控通信。
4.2 常见问题与解决方案
在多年ADC使用中，我总结了一些典型问题及解决方法：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 读数不稳定 | 电源噪声 | 增加滤波电容，使用稳压LDO |
| 测量值偏小 | 阻抗匹配不当 | 增加电压跟随器电路 |
| 通道无响应 | 量程设置错误 | 检查setRange在open之前调用 |
| 数据跳变大 | 采样速率过高 | 降低采样率，增加软件滤波 |
特别提醒：当使用长导线连接传感器时，很容易引入干扰。我的做法是：
- 使用屏蔽线
- 在ADC输入端并联0.1μF电容
- 尽可能缩短走线距离
5. 项目实战：智能环境监测节点
最后分享一个真实项目案例——基于Air8000的工厂环境监测系统。该系统需要同时监测：
- 车间温度（PT100传感器）
- 设备供电电压（直接测量）
- 空调出风量（0-5V模拟信号）
5.1 硬件设计要点
- PT100采用恒流源驱动，通过仪表放大器接入ADC
- 5V信号使用电阻分压（10k+15k）降至1.92V
- 所有信号线采用双绞线传输
- ADC基准使用独立的REF3030芯片
5.2 软件实现关键代码
lua复制-- 初始化ADC
local function init_adc()
adc.setRange(adc.ADC_RANGE_MIN) -- 使用小量程模式
adc.open(0) -- 温度通道
adc.open(1) -- 电压通道
adc.open(2) -- 风量通道
end
-- 获取传感器数据
local function get_sensor_data()
local samples = {}
for i = 1, 10 do -- 采集10次
samples.temp = samples.temp or {}
samples.voltage = samples.voltage or {}
samples.airflow = samples.airflow or {}
table.insert(samples.temp, adc.get(0))
table.insert(samples.voltage, adc.get(1)*3.6/4096) -- 转换为实际电压
table.insert(samples.airflow, adc.get(2)*5.0/4096) -- 转换为实际电压
sys.wait(100) -- 间隔100ms
end
return {
temp = process_samples(samples.temp),
voltage = process_samples(samples.voltage),
airflow = process_samples(samples.airflow)
}
end
这个项目最终在30多个车间部署，运行稳定。关键经验是：
- 采样间隔要根据信号特性调整
- 原始数据一定要做滤波处理
- 量程选择要留有余量
ADC作为模拟与数字世界的接口，其重要性不言而喻。掌握好ADC的使用技巧，能让你在物联网项目开发中事半功倍。在实际应用中，我建议多关注信号链的完整性，从传感器到ADC输入的每个环节都可能影响最终结果。
