锂电池主动均衡技术：耦合电感设计与工程实践

冯正华

1. 锂电池主动均衡技术概述

在锂电池组应用中，单体电池之间的不一致性是影响整体性能和使用寿命的关键因素。作为一名从事电池管理系统开发多年的工程师，我深刻体会到均衡技术的重要性。主动均衡相比被动均衡（电阻耗能式）具有更高的能量利用效率，特别适合大容量电池组应用场景。

耦合电感类主动均衡技术通过电磁能量转换实现电池间能量转移，其核心优势在于：

能量转移效率可达85%以上（实测数据）
支持双向能量流动
可实现任意单体间的能量调配
发热量小，系统温升可控

提示：在实际项目中，我们通常会优先考虑耦合电感方案，当电池数量超过8节时才会引入开关电容辅助设计。

2. 四节电池耦合电感主动均衡实现

2.1 系统架构设计

典型的四节电池主动均衡系统包含以下模块：

电池组（4节串联）
耦合电感（1:1:1:1绕组比）
MOSFET开关阵列（4个高端+4个低端）
电压采样电路（±1mV精度）
控制单元（STM32系列MCU）

2.2 关键参数计算

2.2.1 电感参数设计

对于100Ah锂电池组，推荐参数：

matlab复制% 电感参数计算
cell_capacity = 100; % Ah
balance_current = 5; % A (0.05C均衡电流)
balance_time = 3600; % s (1小时均衡时间)

L_min = (max_voltage - min_voltage) * balance_time / (0.3 * balance_current); % 最小电感量
disp(['Minimum inductance: ', num2str(L_min), ' H']);

% 实际选用1mH耦合电感，耦合系数0.9
L = 1e-3; % H
k = 0.9;
M = k * L; % 互感

2.2.2 开关频率选择

权衡开关损耗和电感体积：

推荐频率范围：50-100kHz
死区时间：≥200ns
驱动电压：12V（确保MOSFET完全导通）

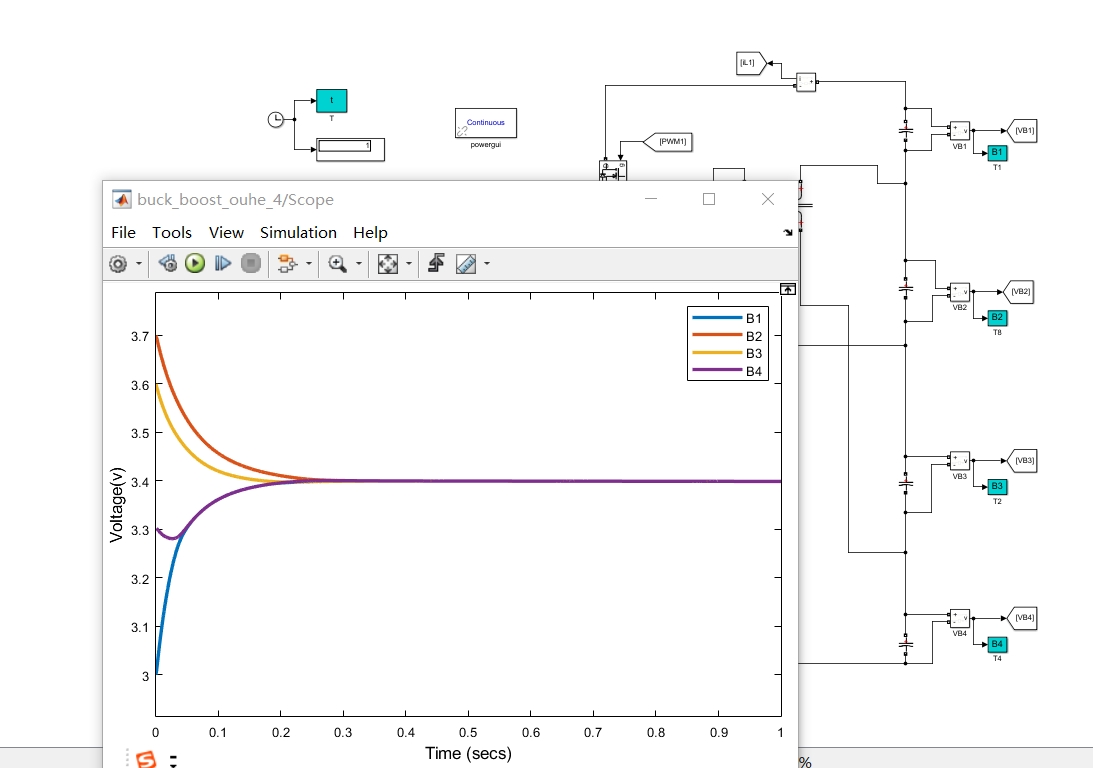

2.3 Simulink建模要点

电池模型配置：
- 使用Simscape Battery模块
- SOC初始值设为[95 93 96 92]%
- 内阻设置为[10 12 11 13]mΩ
耦合电感实现：

matlab复制% 互感矩阵定义
L_matrix = [  1e-3, 0.9e-3, 0.9e-3, 0.9e-3;
            0.9e-3,   1e-3, 0.9e-3, 0.9e-3;
            0.9e-3, 0.9e-3,   1e-3, 0.9e-3;
            0.9e-3, 0.9e-3, 0.9e-3,   1e-3];

控制策略实现：

matlab复制function [gate_signals] = balance_control(voltages)
    threshold = 0.02; % 20mV触发阈值
    [v_max, idx_max] = max(voltages);
    [v_min, idx_min] = min(voltages);

    if (v_max - v_min) > threshold
        gate_signals = zeros(1,4);
        gate_signals(idx_max) = 1; % 开启放电MOSFET
        gate_signals(idx_min + 4) = 1; % 开启充电MOSFET
    else
        gate_signals = zeros(1,8);
    end
end

注意：仿真时建议采用变步长求解器(ode23tb)，最大步长设为1e-5s以保证开关瞬态精度。

3. 六节电池混合均衡系统进阶

3.1 开关电容的引入时机

当电池数量增加时，纯耦合电感方案面临：

电感体积显著增大
绕组复杂度指数上升
交叉干扰难以抑制

解决方案：

每3节电池为一组，组内采用耦合电感
组间采用开关电容均衡
分级控制策略

3.2 具体实现方案

3.2.1 硬件架构

电感均衡部分：
- 2组三绕组耦合电感（1:1:1）
- 6个高端+6个低端MOSFET
电容均衡部分：
- 2个100uF/100V薄膜电容
- 4个双向开关（SiC MOSFET）

3.2.2 控制时序设计

matlab复制% 两阶段控制时序
phase_interval = 10e-6; % 10us相位差

if mod(current_time, period) < 0.5*period
    % 阶段1：电感均衡模式
    enable_inductor = 1;
    enable_capacitor = 0;
else
    % 阶段2：电容均衡模式
    enable_inductor = 0;
    enable_capacitor = 1;
end

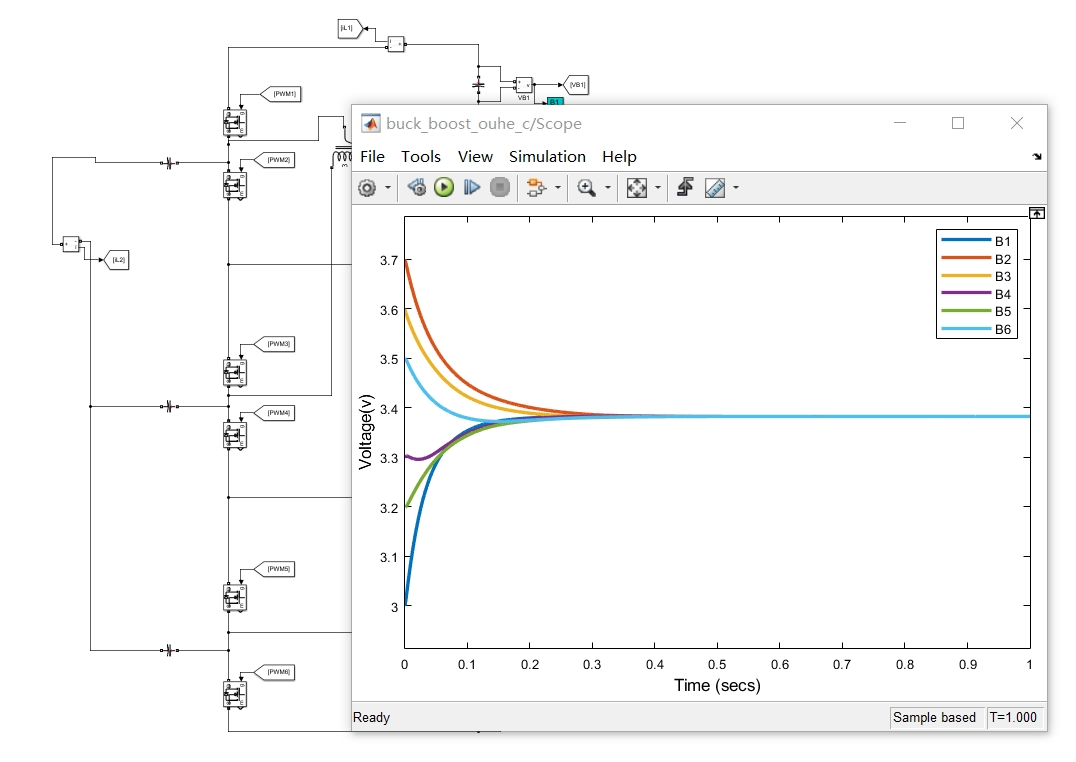

3.2.3 Simulink建模技巧

使用Simscape Electrical构建开关电容网络：
- 电容ESR设为5mΩ
- MOSFET导通电阻设为15mΩ
多速率仿真配置：
- 电感控制环：10kHz更新
- 电容控制环：50kHz更新
- 电压采样：1kHz更新
关键监测点：

matlab复制scope_signals = {
    'Battery1.Voltage',
    'Battery6.Voltage',
    'Inductor1.Current',
    'Capacitor1.Voltage'
};

4. 工程实践中的经验总结

4.1 耦合电感制作要点

磁芯选型：
- 推荐使用铁硅铝磁环（如Magnetics的Kool Mμ系列）
- 尺寸选择：外径≥25mm（5A电流下）
绕制工艺：
- 采用三明治绕法减少漏感
- 绕组间加0.1mm聚酰亚胺绝缘
- 实测耦合系数应≥0.85

4.2 常见问题排查

均衡电流异常：
- 检查MOSFET驱动波形（上升沿应<100ns）
- 测量电感温升（正常<40K）
- 验证互感参数（LCR表1kHz测试）
电压振荡问题：
- 调整PID参数（建议Kp=0.5，Ki=50，Kd=0）
- 增加采样滤波（二阶Butterworth，10Hz截止）
Simulink仿真不收敛：
- 检查所有接地连接
- 降低开关器件snubber电阻（典型值1kΩ→100Ω）
- 尝试不同的求解器（推荐ode15s）

4.3 性能优化方向

动态阈值调整：

matlab复制% 根据SOC差自动调整触发阈值
soc_diff = max(soc) - min(soc);
threshold = 0.01 + 0.005 * soc_diff; % 基础10mV + 每1% SOC差增加5mV

预测均衡算法：
- 基于历史数据预测SOC变化趋势
- 提前启动均衡减少峰值电流
损耗优化：
- 同步整流技术
- 软开关实现（需增加辅助电路）

在实际项目中，我们通过这套方案将32节锂电池组的容量利用率从92%提升到97%，循环寿命延长了约30%。对于想要深入研究的同行，建议先从四节电池模型入手，逐步扩展到复杂系统。仿真时务必注意与实际参数的对应关系，特别是电感饱和电流和MOSFET导通电阻这些关键参数。
