1. 欧姆龙Sysmac Studio伺服控制模块化设计实战
在工业自动化领域,伺服控制系统的可靠性和可维护性直接影响产线效率。最近我在一个包装产线升级项目中,使用欧姆龙NJ101-1000控制器搭配R88D-KN01H伺服驱动器,通过Sysmac Studio平台开发了一套模块化的伺服控制程序。这套方案最大的特点是将多模式控制功能封装成可复用的功能块,实现了"单一职责原则"下的高内聚设计。
1.1 硬件配置与功能需求
项目采用的硬件组合是典型的欧姆龙EtherCAT总线方案:
- 主控:NJ101-1000 CPU模块
- 驱动:R88D-KN01H 1kW伺服驱动器
- 电机:R88M-K系列伺服电机
- 反馈系统:17位绝对值编码器
- 传感器配置:前/后极限开关(NPN常闭型)、原点传感器(光电式)
系统需要实现五种核心功能:
- 伺服使能与故障复位
- 点动控制(正转/反转)
- 原点回归(带两段速搜索)
- 绝对位置定位
- 运行状态监控与互锁
1.2 软件架构设计
在Sysmac Studio中采用分层设计:

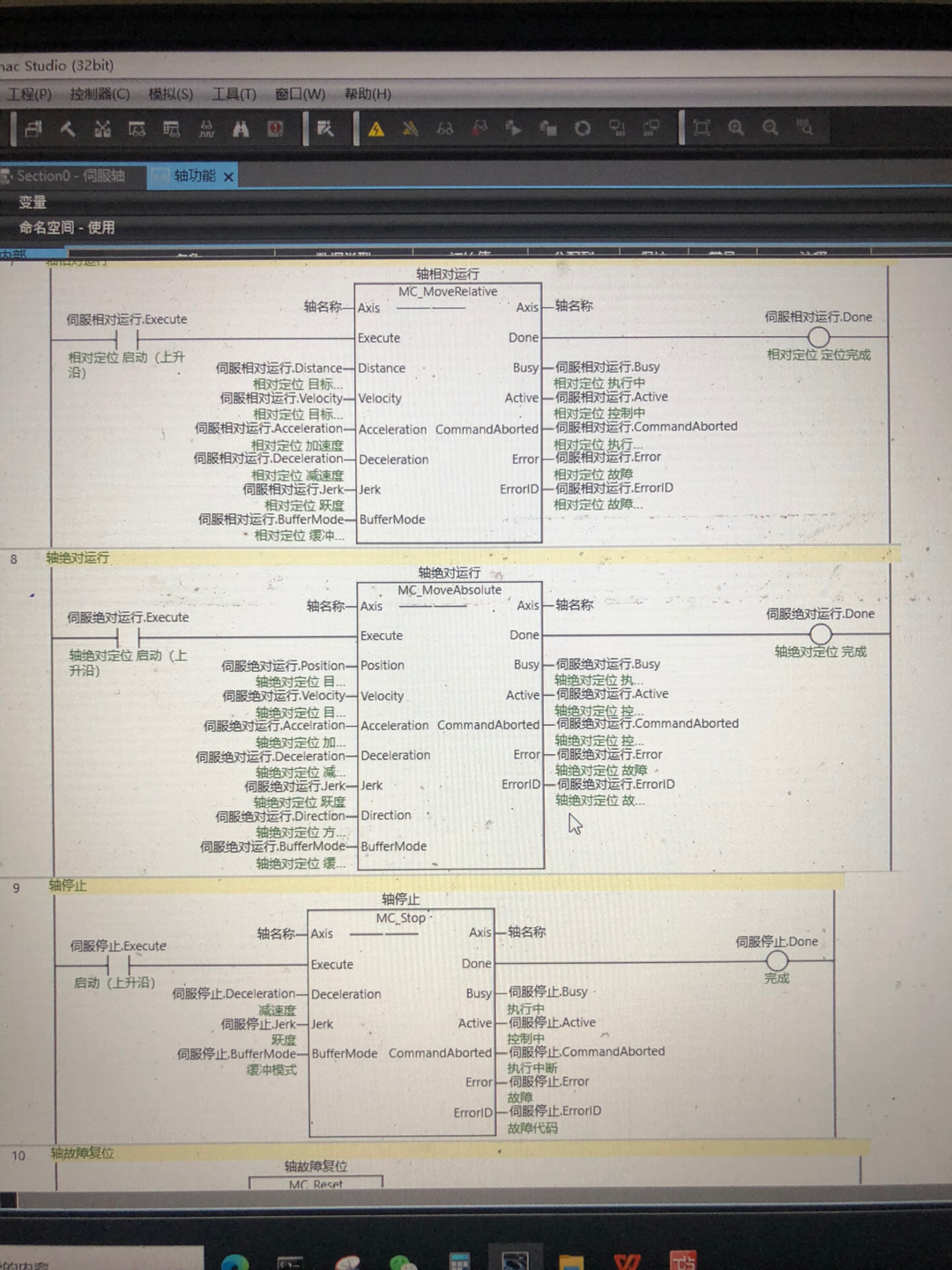

- 底层:轴参数配置(单位换算、软限位、增益调节)
- 中间层:功能块封装(MC指令包装)
- 应用层:工艺逻辑调用
特别将速度参数统一封装为结构体:
st复制TYPE ST_SpeedProfile :
STRUCT
JogSpeed : LREAL := 200.0; // 点动基准速度(mm/s)
HomeFast : LREAL := 300.0; // 原点搜索高速段
HomeSlow : LREAL := 50.0; // 原点搜索低速段
AbsSpeed : LREAL := 150.0; // 定位运动速度
AccTime : LREAL := 100.0; // 加速时间(ms)
DecTime : LREAL := 100.0; // 减速时间(ms)
END_STRUCT
END_TYPE
需要模型API调用? 免费领10W Token,多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 核心功能实现细节
2.1 伺服使能安全逻辑
伺服使能不是简单的通断控制,需要考虑安全联锁:
st复制// 安全使能逻辑
IF bSysReady AND NOT
