医药洁净厂房温湿度串级PID控制实践

邹世辉

1. 医药洁净厂房温湿度控制的关键挑战

在医药制造领域，环境控制从来都不是简单的"制冷制热"问题。记得我第一次踏入某疫苗生产车间时，墙上挂着的温湿度记录仪显示着23.0±0.2℃、45±2%RH的严苛要求——这相当于要在篮球场大小的空间里，维持比普通家用空调精确10倍的控制水平。更棘手的是，这个车间里同时运行着灭菌柜、冻干机等发热设备，就像在平衡木上还要接住随机抛来的保龄球。

传统单环PID控制在这里暴露了三大致命伤：

  1. 超调震荡：当灭菌柜突然释放热量时，温度会像过山车一样冲过设定值，触发报警后才缓慢回落
  2. 执行器磨损：电磁阀平均每分钟动作15-20次，不到半年就出现阀芯泄漏
  3. 能源浪费：制冷和再热同时进行的"打架"现象，让电费单月增30%

2. 串级PID控制架构设计精要

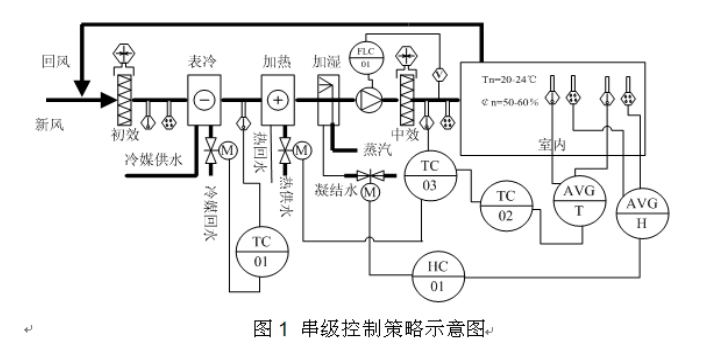

2.1 控制回路拓扑设计

串级控制的核心在于"分而治之"。在我们的方案中，构建了三级控制层次：

code复制[车间温湿度传感器] ←→ [主PID控制器] ←→ [送风温湿度设定值]
                          ↓
[送风温湿度传感器] ←→ [副PID控制器] ←→ [执行机构(阀门/加湿器)]

主控制器（Master）采用慢速响应的PID参数，专注消除稳态误差；副控制器（Slave）则配置快速响应参数，专门对付送风管道的扰动。这就好比老司机开车：眼睛盯着远处道路走向（主环），手部微调方向盘应对路面颠簸（副环）。

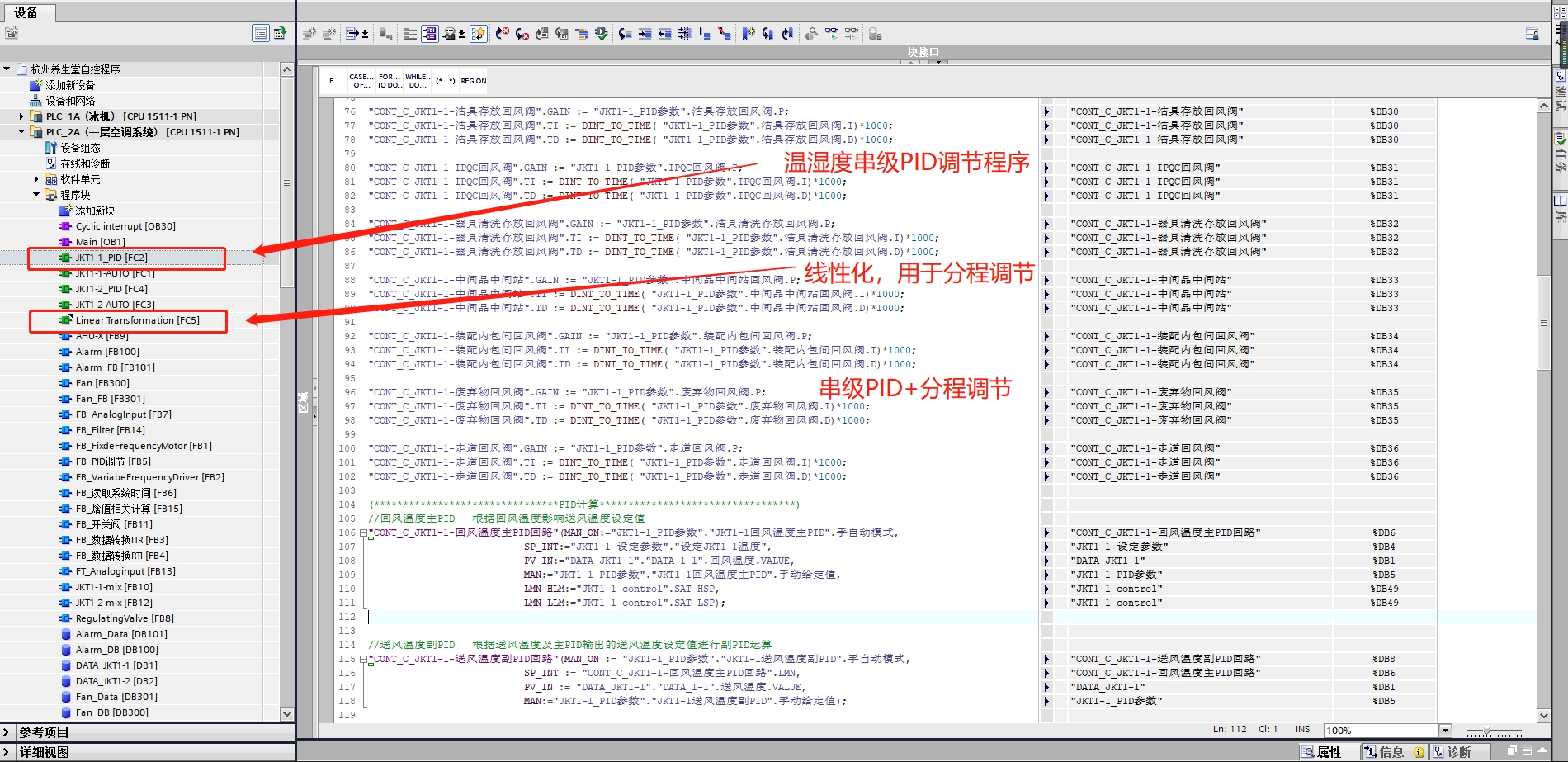

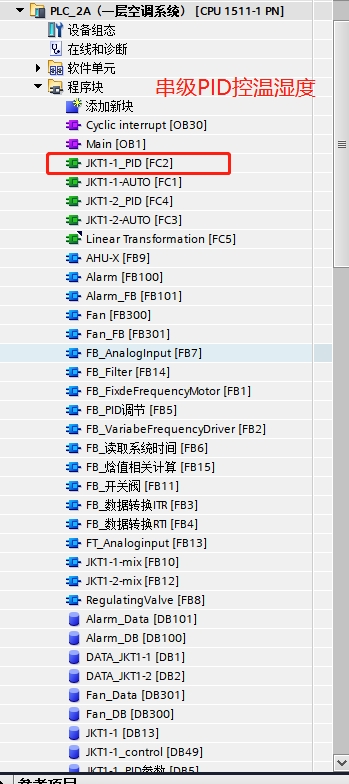

2.2 PLC程序实现要点

在西门子S7-1500中，我们使用SCL语言实现了模块化控制块。关键代码如下：

scl复制// 主温度PID功能块实例化
"MainTempPID" (
    SETPOINT := "RoomTemp_Set",  // 房间温度设定值
    PV := "RoomTemp_Actual",     // 房间温度实际值
    GAIN := 2.5,                 // 比例增益
    TI := 1800.0,                // 积分时间(秒)
    TD := 0.0,                   // 微分时间
    MAN_ON := FALSE,
    OUTPUT => "SupplyAirTemp_Set" // 输出送风温度设定值
);

// 副温度PID功能块实例化
"SubTempPID" (
    SETPOINT := "SupplyAirTemp_Set",
    PV := "SupplyAirTemp_Actual",
    GAIN := 5.0,                // 更高的比例增益
    TI := 300.0,                // 更短的积分时间
    TD := 60.0,                 // 启用微分作用
    OUTPUT => "ChilledValve_Pos"
);

关键经验：主环积分时间通常设为副环的3-5倍，比例增益则为副环的1/2到1/3。我们的黄金参数比是：主环Ti=1800s/副环Ti=300s，主环Kp=2.5/副环Kp=5.0。

3. 温湿度耦合问题的工程化解法

3.1 露点温度前馈控制

医药厂房最头疼的温湿度耦合问题，我们通过引入露点温度前馈得以解决。具体实现步骤：

  1. 根据当前室内温度、湿度计算露点温度Td
  2. 当检测到Td接近送风温度设定值时，提前微调冷水阀开度
  3. 建立湿度变化率与冷水阀开度的动态关系矩阵
scl复制// 露点温度计算(简化版)
#Td := (237.3 * (LN(#RH/100) + (17.27*#T)/(237.3+#T))) /
       (17.27 - (LN(#RH/100) + (17.27*#T)/(237.3+#T)));

// 前馈补偿量计算
IF #Td >= (#SupplyAirTemp_Set - 1.0) THEN
    #FeedForward := (#Td - #SupplyAirTemp_Set + 1.0) * 5.0;
    "SubTempPID".SETPOINT := #SupplyAirTemp_Set - #FeedForward;
END_IF;

3.2 双输出联动策略

针对加湿/除湿过程的特殊需求，我们开发了状态机控制逻辑：

工况状态 冷水阀动作 加湿阀动作 再热阀动作
制冷除湿 PID控制 强制关闭 按需开启
加热加湿 保位 PID控制 联动调节
过渡状态 渐变调节 渐变调节 前馈补偿

4. 现场调试的九大避坑指南

  1. 传感器布置：在距地面1.5m、距墙壁≥0.5m处安装，避开气流直吹位置。曾有个项目因传感器装在回风口附近，导致控制延迟达3分钟。

  2. PID参数整定：使用"两步整定法"：

    • 先整定副环：将主环设为手动，按常规Ziegler-Nichols法整定副环
    • 再整定主环：副环投自动，用衰减曲线法整定主环

  3. 执行器保护：

    • 设置最小动作间隔时间（建议≥30秒）
    • 增加阀位变化率限制（建议≤5%/秒）
    • 在PLC中实现"软启动"逻辑，避免上电瞬间全开/全关

  4. 抗积分饱和：所有PID块必须配置：

    scl复制"PID_Block".INT_HOLD := FALSE;
"PID_Block".I_ITL_ON := TRUE;
"PID_Block".I_ITLVAL := 0.0;

  5. 模式无扰切换：在自动/手动切换时，务必执行：

    scl复制IF NOT "AutoMode" THEN
    "PID_Block".MAN_ON := TRUE;
    "PID_Block".MANUAL := #ManualValue;
ELSE
    "PID_Block".MAN_ON := FALSE;
END_IF;

  6. 报警延时处理：设置合理的报警延时时间（建议30-60秒），避免短暂波动触发误报警。

  7. 能源优化技巧：

    • 在夜间模式自动放宽控制精度（如±0.5℃）
    • 根据室外焓值自动切换制冷/节能模式
    • 建立阀门开度-能耗关系模型，寻找最优工作点

  8. 故障自诊断：

    • 传感器失效检测（变化率超限、数值超量程）
    • 执行器反馈异常检测（指令与反馈偏差持续>10%）
    • 通信故障时的安全回落策略

  9. 文档管理：为每个项目建立完整的参数档案，包括：

    • 最终PID参数表
    • 典型工况的响应曲线截图
    • 特殊逻辑的注释说明

5. 典型问题解决方案速查表

故障现象 可能原因 解决方案
温度持续低于设定值 主环积分时间过长 逐步减小Ti（每次调整20%）
湿度控制出现周期性波动 加湿器与冷水阀耦合振荡 增加湿度PID的微分时间
电磁阀动作过于频繁 副环比例增益过大 降低Kp并增加死区设置
夏季午后控制精度下降 新风负荷突变 增加新风温度前馈补偿
模式切换时温湿度跳变 无扰切换逻辑未生效 检查MAN_ON信号和初始化程序
冬季加湿响应迟缓 蒸汽管道冷凝 增加预热程序，提高蒸汽压力设定
多个区域控制不同步 网络通信延迟 调整PLC扫描周期，优化通信协议
突然断电后恢复缓慢 PID未保存最后输出值 增加断电保持寄存器
触摸屏显示值与实际不符 传感器滤波参数不一致 统一PLC和HMI的滤波时间常数

这套系统在某生物制药车间实现了：

  • 温度控制精度：±0.15℃（优于要求的±0.2℃）
  • 湿度控制精度：±1.7%RH（优于要求的±2%）
  • 阀门动作频率：从20次/分钟降至2-3次/分钟
  • 年度节能：制冷用电减少18.5%，蒸汽消耗降低22.3%

最后分享一个调试小技巧：在观察控制曲线时，可以故意制造一个小扰动（如短暂开启房门），记录系统恢复过程。理想的响应应该像"蜻蜓点水"——快速接近设定值且只有1-2次轻微超调。如果看到"心电图"式的振荡或"蜗牛爬坡"式的响应，就需要针对性调整PID参数了。
