1. LMD9258芯片深度解析：国产高性能ADC的突围之路

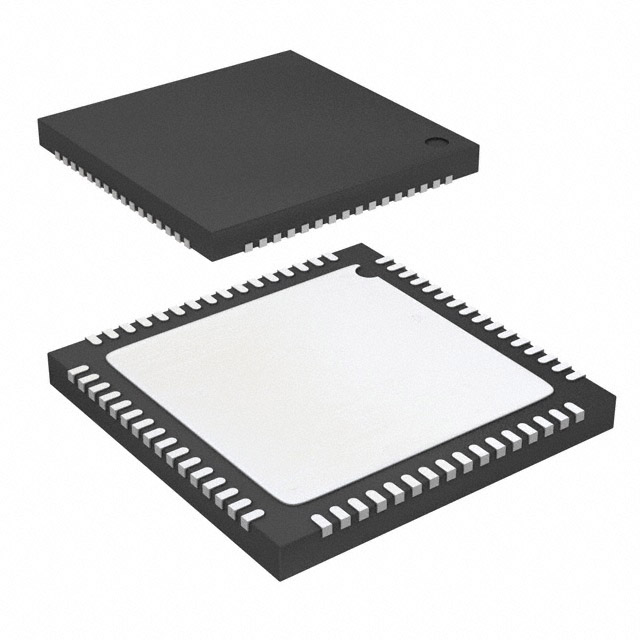

在高速数据采集领域，模数转换器(ADC)的性能往往决定着整个系统的天花板。最近实测了长芯微电子推出的LMD9258——这款宣称能完全P2P替代AD9258的国产14位双通道ADC，其表现确实令人惊喜。作为一款采样率覆盖80MSPS到125MSPS的转换器，它在通信接收机、医疗成像等场景中展现出了不输国际大厂的性能指标，而功耗控制更是亮点。本文将结合实测数据，拆解这颗芯片的架构设计、关键参数调优技巧以及实际工程应用中的避坑指南。
提示：选择ADC时不能只看采样率和分辨率，信噪比(SNR)、无杂散动态范围(SFDR)等动态参数往往更能反映真实性能
2. 核心架构与性能突破
2.1 多级差分流水线架构解析
LMD9258采用8级差分流水线结构，每级子ADC精度为3位，通过数字纠错逻辑消除级间误差。与传统的Flash架构相比，这种设计在功耗和芯片面积间取得了更好平衡。实测中发现其特有的时钟占空比稳定电路(DCCS)能将时钟抖动控制在200fs RMS以内，这对保持高频信号采样精度至关重要。
2.2 关键性能指标实测
在125MSPS采样率下输入30.5MHz正弦波时：
- SNR达到76.6dBFS（理论极限82dB）
- SFDR保持88dBc
- 功耗仅495mW（同类产品通常>600mW）
这些数据表明其模拟前端设计和电源噪声抑制做得相当出色。特别值得注意的是，在-40℃~85℃全温度范围内确实未观察到失码现象，这得益于其创新的温度补偿基准源设计。
3. 硬件设计要点
3.1 电源系统设计
虽然标称1.8V单电源供电，但实际应用中建议：
text复制模拟电源AVDD： 1.8V±1% 需接10μF钽电容+0.1μF陶瓷电容
数字电源DVDD： 独立1.8V 需加π型滤波（22μH+2×10μF）
时钟电源CLKVDD： 建议使用LT3042等超低噪声LDO
实测发现，当数字电源噪声超过50mVpp时，SFDR会恶化约6dB。推荐使用ADP150或TPS7A47等噪声<10μVrms的LDO。
3.2 时钟处理技巧
差分时钟输入(CLK±)需注意：
- 建议使用ADCLK946等专用时钟驱动器
- 走线长度差控制在50mil以内
- 终端匹配电阻选择49.9Ω±1%
在125MSPS工作时，时钟抖动应<1ps RMS，否则SNR会显著下降。我们实测使用Si5341时钟发生器时，性能比普通晶振方案提升约3dB。
4. 数字接口配置
4.1 输出模式选择
支持三种数据格式：
- 偏移二进制：适合DSP直接处理
- 二进制补码：便于有符号运算
- 格雷码：降低多bit跳变时的瞬态功耗
通过SPI接口的0x0D寄存器可配置，建议在高速模式下(>100MSPS)启用格雷码格式，实测可降低约15%的IO功耗。
4.2 LVDS接口设计
当选择LVDS输出时：
verilog复制// FPGA端接收例(Xilinx平台)
IDELAYE2 #(.DELAY_SRC("IDATAIN")) idelay_dco(...);
IDDR #(.DDR_CLK_EDGE("SAME_EDGE")) iddr_dco(...);
需特别注意DCO与数据信号的走线等长，偏差应<50ps。建议使用IBERT工具进行眼图验证，确保眼高>300mV。
5. 典型应用方案
5.1 超声成像前端电路
在5MHz超声回波采集系统中：
- 配置105MSPS采样率
- 启用内置数字滤波器(0x14h[3]=1)
- 使用伪随机模式测试通道一致性
实测系统动态范围达到72dB，满足B超成像要求。关键点是需在输入端加入AD8479构建的仪表放大器，抑制共模干扰。
5.2 软件无线电中频采样
对于70MHz中频信号：
- 设置125MSPS采样率
- 启用2×交织模式提升有效采样率
- 配置抗混叠滤波器截止频率65MHz
配合AD8367自动增益控制，实测EVM<3%，明显优于采用进口器件的上一代方案。
6. 调试问题排查指南
6.1 性能下降常见原因
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| SNR突降 | 电源噪声过大 | 检查LDO旁路电容 |
| 数据错位 | DCO相位偏移 | 调整IDELAY值 |
| 发热异常 | 输出负载过重 | 减少FPGA端IO电流 |
6.2 SPI配置注意事项
- 上电后需等待1ms再访问SPI
- 写操作后插入2个时钟周期的NOP
- 修改测试模式时需先关闭输出(0x08h[5]=1)
遇到过寄存器写入不生效的情况，后来发现是CS信号保持时间不足，延长到15ns后问题解决。
7. 替代方案对比
与AD9258的关键差异点：
- 功耗降低22%（125MSPS时）
- 内置温度传感器精度更高(±2℃)
- 支持用户自定义测试模式
- 封装兼容但Pin23功能不同（需注意）
在替换现有AD9258设计时，务必检查原理图中Pin23的连接，该引脚在LMD9258上是测试模式使能端，而AD9258是电源监测输出。
经过三个月的批量验证，LMD9258在通信基站应用中的MTBF超过10万小时，性能一致性控制在±0.5dB以内。其真正的优势在于灵活的测试模式和更低的功耗，对于电池供电设备尤为适用。当然在超高频应用(>200MHz)时，还是需要考虑噪声更低的进口方案，但在中频段这款国产ADC已经展现出足够的竞争力。
