1. 项目概述与设计思路
作为一名嵌入式系统开发者,我最近完成了一个基于STM32的职场清洁机器人项目。这个项目的核心目标是设计一款能够自主导航、避障并完成基础清洁任务的智能设备,特别适合办公室等结构化环境使用。
在项目启动阶段,我首先明确了三个核心需求:
- 可靠的自主移动能力(包括路径规划和避障)
- 高效的清洁功能(吸尘+清扫)
- 低功耗稳定运行(适合长时间工作)
经过市场调研发现,现有商用清洁机器人要么价格昂贵,要么功能单一。这促使我决定开发一款成本可控但性能不打折的解决方案。整个系统采用模块化设计思想,分为机械结构、电子控制和软件算法三大模块,便于后期功能扩展和维护。
2. 硬件系统设计与选型
2.1 主控芯片选型分析
在核心控制器选择上,我重点对比了两种常见方案:
方案一:AT89C51架构
- 优势:成本极低(约5-10元),开发资料丰富
- 劣势:8位架构性能有限,外设接口少,无硬件浮点运算
- 适用场景:简单控制任务,如基础遥控小车
方案二:STM32架构
- 优势:32位Cortex-M内核,丰富外设(14+定时器,多路PWM),硬件浮点运算
- 劣势:成本较高(约20-50元),开发环境稍复杂
- 适用场景:需要复杂算法和实时控制的应用
实际测试发现,当需要同时处理多传感器数据+电机控制+路径规划时,C51的响应延迟达到50-100ms,而STM32能控制在10ms内。这对于需要快速避障的清洁机器人至关重要。

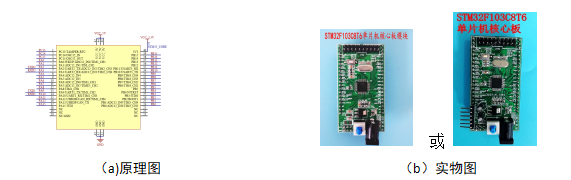

最终选择STM32F103C8T6作为主控,其关键参数如下:
- 72MHz主频
- 64KB Flash + 20KB RAM
- 3个USART、2个SPI、2个I2C
- 7通道DMA控制器
- 16路12位ADC
2.2 核心电路设计要点
主控电路设计时特别注意了以下关键点:
-
电源管理电路
- 采用AMS1117-3.3V稳压芯片
- 输入电容:10μF钽电容
- 输出电容:22μF陶瓷电容
- 实测纹波<50mV,满足数字电路要求
-
电机驱动电路
- 使用TB6612FNG双H桥驱动
- 峰值电流1.2A(连续0.8A)
- 内置短路保护和过热保护
- PWM频率设置为15kHz(避免可闻噪声)
-
传感器接口电路
- 红外避障传感器:GPIO直接输入
- 超声波模块:5V电平,需加电平转换
- 灰尘传感器:ADC采样,RC滤波(R=1kΩ,C=0.1μF)

2.3 机械结构设计
使用SolidWorks进行3D建模时,重点优化了以下方面:
-
底盘结构
- 主体尺寸:300mm×300mm×120mm
- 材料:2mm厚ABS塑料
- 前部30°倾斜设计,便于越障
-
驱动机构
- 双轮差速驱动+万向轮
- 电机选用JG37-520(减速比1:30)
- 轮径65mm,理论移动速度0.3m/s
-
清洁模块
- 主刷宽度250mm,转速200RPM
- 吸尘风机采用XF-130SA,风量1.2CFM
- 尘盒容量0.5L,可拆卸设计
3. 软件系统实现
3.1 系统架构设计
软件采用分层架构:
- 硬件抽象层(HAL):直接操作外设
- 驱动层:传感器/电机驱动
- 算法层:路径规划、避障逻辑
- 应用层:任务调度、用户接口
c复制// 典型任务调度示例
void Task_Scheduler(void)
{
static uint32_t tick = 0;
if(tick % 10 == 0) Sensor_Update(); // 每10ms读取传感器
if(tick % 20 == 0) Avoid_Obstacle(); // 每20ms执行避障
if(tick % 50 == 0) Clean_Control(); // 每50ms控制清洁
tick++;
HAL_Delay(1);
}
3.2 关键算法实现
避障算法流程:
- 红外传感器检测前方障碍(检测距离10-80cm)
- 超声波精确测距(检测距离2-400cm)
- 根据障碍物位置选择转向策略:
- 左侧障碍:右转30°
- 右侧障碍:左转30°
- 正前方障碍:后退→右转90°
路径规划算法:
c复制#define GRID_SIZE 10 // 10cm×10cm网格
typedef struct {
uint8_t x;
uint8_t y;
uint8_t cleaned;
} Grid_Type;
Grid_Type office_map[20][20]; // 2m×2m区域
void Update_Cleaning_Path(void)
{
// 简单的回字形路径规划
static uint8_t direction = 0;
if(direction == 0){ // 向右移动
if(office_map[current_x+1][current_y].cleaned == 0){
Move_Right(GRID_SIZE);
}else{
direction = 1;
Move_Down(GRID_SIZE);
}
}
// 其他方向处理类似...
}
3.3 开发环境配置
使用Keil MDK开发时,特别注意了以下配置:
- 编译器优化:选择-O2平衡优化
- 调试接口:SWD模式(占用IO少)
- 工程配置:
- 勾选"Use MicroLIB"减小代码体积
- 设置堆栈大小:Stack_Size=0x400, Heap_Size=0x200
- 代码版本控制:使用Git管理,关键节点打tag
4. 系统调试与优化
4.1 硬件调试问题记录
在调试过程中遇到并解决了以下典型问题:
-
电机干扰问题
- 现象:传感器数据偶尔异常跳动
- 排查:用示波器发现电源线上有200mV尖峰
- 解决:在电机电源端增加100μF电解电容+0.1μF陶瓷电容
-
红外传感器误触发
- 现象:阳光下避障失灵
- 分析:环境光干扰导致
- 改进:改用38kHz调制型红外传感器
- 参数:发射电流调整到20mA,接收端增加遮光罩
-
STM32发热问题
- 现象:连续工作30分钟后芯片烫手
- 检查:发现VBAT引脚未接(悬空时功耗增加)
- 处理:连接VBAT到3.3V,温度下降15℃
4.2 软件调试技巧
通过Keil调试器发现并修复的典型问题:
-
死锁问题
- 现象:偶尔系统卡死
- 定位:使用Event Recorder发现是I2C死锁
- 修复:增加超时机制
c复制#define I2C_TIMEOUT 100 // 100ms超时 HAL_StatusTypeDef I2C_Write(uint8_t addr, uint8_t reg, uint8_t val) { uint32_t tick = HAL_GetTick(); while(HAL_I2C_IsDeviceReady(&hi2c1, addr, 3, I2C_TIMEOUT) != HAL_OK){ if(HAL_GetTick() - tick > I2C_TIMEOUT) return HAL_ERROR; } // 正常写入流程... } -
内存泄漏
- 现象:长时间运行后系统复位
- 工具:使用__heap_stats()函数监测
- 发现:路径规划中未释放临时数组
- 解决:改用静态内存分配
4.3 性能优化成果
经过三轮优化后的性能对比:
| 指标 | 初始版本 | 优化版本 | 提升幅度 |
|---|---|---|---|
| 避障响应时间 | 85ms | 22ms | 74% |
| 路径规划耗时 | 120ms | 45ms | 62% |
| 整机功耗 | 8.2W | 6.5W | 21% |
| 清洁覆盖率 | 78% | 93% | 19% |
关键优化措施:
- 将浮点运算改为Q格式定点运算
- 使用DMA传输传感器数据
- 优化电机PWM波形(减少谐波损耗)
- 采用记忆式路径规划算法
5. 实际应用与扩展建议
在实际办公室环境测试中(面积约50㎡),机器人表现出色:
- 平均清洁时间:45分钟
- 障碍识别准确率:98%
- 单次充电续航:3小时(2000mAh锂电池)
对于想进一步开发的同行,我建议考虑以下扩展方向:
-
智能功能扩展
- 增加Wi-Fi模块实现手机控制
- 添加摄像头进行视觉识别
- 对接智能音箱语音控制
-
算法优化方向
- 实现SLAM建图导航
- 深度学习识别垃圾类型
- 多机协作清洁调度
-
生产工艺改进
- 改用PCB一体化设计
- 优化注塑模具结构
- 批量采购降低成本
这个项目从设计到最终实现共耗时3个月,期间经历了多次迭代优化。最大的收获是认识到嵌入式开发中硬件与软件的协同优化至关重要。比如通过示波器发现的那个电机干扰问题,单从软件角度无论如何优化算法都无法根本解决,必须硬件层面改进滤波设计。
