1. 音频功率放大器设计概述
作为一名摸爬滚打多年的硬件工程师，每次拆解音响设备时，最让我着迷的就是功率放大器那精妙的设计。今天要分享的是一个输出功率20W的OCL（无输出电容）音频功放实战方案，实测总谐波失真（THD）控制在0.05%以下。这个指标在业余DIY领域已经相当出色，接近专业级设备的性能门槛。
OCL电路之所以被HIFI发烧友推崇，核心在于它消除了输出电容带来的相位失真和低频衰减问题。但硬币的另一面是，没有了电容的缓冲保护，设计不当很容易导致直流漂移烧毁喇叭。我在最初版本就吃过这个亏——上电瞬间2V的直流偏移直接让我的测试喇叭音圈变形。这个惨痛教训让我在后续设计中特别注重差分对的对称性和温度补偿。
2. 核心电路架构设计
2.1 系统框架与信号流
整个放大器采用三级结构：JFET输入差分放大、共射电压放大、三级达林顿输出。这种架构在保证足够开环增益（实测约90dB）的同时，通过精心设计的补偿网络确保了稳定性。框架图中最关键的三个节点是：
- 输入级的源极恒流源（决定CMRR）
- VAS级的米勒补偿电容（影响相位裕度）
- 输出级的偏置电路（消除交越失真）
设计警示：PCB布局时必须确保输入级与输出级的地线分离走线，最后在电源滤波电容处单点接地。我曾因忽视这点导致100Hz的电源哼声增大15dB。
2.2 差分输入级设计细节
选用2SK170BL这对JFET管组建差分对，关键参数如下：
- Idss=6-12mA（需配对误差<3%）
- Vgs(off)=-0.5~-1.5V
- 输入电容Ciss=30pF（影响高频响应）
静态工作点设置：
python复制# 差分对静态电流计算
Vdd = 40 # 电源电压(V)
Rtail = 6800 # 尾电阻(Ω)
Id = (Vdd - 2)/Rtail # 2V为恒流管压降
print(f"差分对静态电流：{Id*1000:.1f}mA")
输出显示静态电流约5.6mA，这个值兼顾了噪声性能和热稳定性。实际调试时发现，当电流超过8mA后，JFET的1/f噪声会显著增加。
2.3 输出级优化方案
采用三级达林顿结构（NPN+PNP+功率管组合）解决传统二级结构的β值不足问题。关键设计要点：
-
驱动管选用中功率管BD139/BD140：
- β>100@Ic=100mA
- Ptot=12.5W（需配合散热片）
-
末级功率管TIP35C/TIP36C对管配置：
- Vceo=100V（实际使用不超过40V）
- Ic=25A（峰值）
- 二次击穿能量保证>200mJ
-
Baker箝位电路实现：
circuit复制Rdrive: 驱动管集电极电阻(100Ω)
Rclamp: 箝位电阻(220Ω)
D1,D2: 1N4148箝位二极管
箝位电路的有效性验证公式：
code复制Rclamp ≤ 0.5 * β_min * Re
其中Re为发射极电阻(0.33Ω)
3. 关键参数计算过程
3.1 功率与电源电压关系
目标输出20W/8Ω，根据P=V²/R推导：
code复制Vrms = sqrt(20*8) ≈ 12.65V
Vpeak = 12.65*1.414 ≈ 17.9V
考虑管压降，电源电压需≥±25V
最终选定±32V供电，留有足够余量
3.2 散热系统设计
最大功耗发生在输出1/3功率时：
code复制Pdiss_max = Vcc²/(π²*RL) ≈ 32²/(9.86*8) ≈ 13W
选用散热器参数：
θsa = (Tj_max - Ta)/Pdiss - θjc - θcs
= (150-40)/13 - 1.5 - 0.5 ≈ 6.46℃/W
实际选用5℃/W的散热器并加装风扇
3.3 自举电容优化计算
传统公式C > 10/(2πfR)在低频段表现不佳，改进算法：
matlab复制% 自举电容优化计算
f_low = 20; % 最低频率(Hz)
R_load = 8; % 负载阻抗(Ω)
V_cc = 32; % 电源电压(V)
C_bootstrap = (5*V_cc)/(2*pi*f_low*R_load^2);
disp(['建议自举电容值：' num2str(C_bootstrap*1e6) 'μF']);
计算结果约253μF，实际选用330μF/50V电解电容。测试发现，该值下20Hz方波上升时间比100μF时改善40%。
4. 实测问题与解决方案
4.1 THD异常突变分析
使用APx525音频分析仪测试时，1kHz正弦波在-3dB处出现THD+N突变。通过以下步骤排查：
- 频谱分析发现二次谐波突增
- 断开前级供电，现象依旧→排除前级影响
- 用网络分析仪扫描阻抗曲线，发现100kHz处谐振点
- 最终定位到输出电感与PCB寄生电容形成的LC谐振
解决方案：
- 输出电感改用磁珠+电阻并联结构
- 优化地平面布局，减小环路面积
- 在反馈电阻上并联47pF电容补偿相位
4.2 电源处理技巧
临时电源方案实测数据对比：
| 配置方案 | 噪声电平 | 成本 |
|---|---|---|
| 手机充电器直接供电 | -65dB | ￥20 |
| 增加4700μF滤波 | -72dB | +￥5 |
| 加TL431稳压 | -78dB | +￥10 |
| 线性电源 | -85dB | ￥500+ |
DIY推荐方案：
- 选用5V/2A充电器作为基础电源
- 整流后接4700μF电解+100nF薄膜电容
- TL431基准源+BD139组成简易稳压
- 最终成本控制在50元以内
5. 元器件选择经验
5.1 半导体器件选型要点
-
差分对管：
- 优先选JFET而非BJT（噪声低1-2个数量级）
- 配对Vgs误差<5%，Idss误差<3%
- 推荐型号：2SK170/2SJ74、LSK389
-
功率管：
- 避免β值过高（>150易引发开关失真）
- 实测TIP35C在Ic=2A时β≈80-120
- 二次击穿电压取标称值的70%作为安全余量
5.2 被动元件选择
-
电阻：
- 差分级用金属膜电阻（噪声<0.1μV/V）
- 反馈网络用0.1%精度电阻
- 发射极电阻选无感型（如氧化膜电阻）
-
电容：
- 反馈通路用聚丙烯电容（C0G类）
- 电源退耦采用电解+薄膜并联
- 自举电容选用低ESR型（如固态电容）
6. PCB设计关键点
6.1 布局原则
- 信号流向严格遵循"Z"字形布局
- 大电流路径（如输出级）线宽≥2mm
- 小信号区域用地平面包围保护
- 散热器与PCB保持3mm以上间距
6.2 地线处理技巧
采用星型接地架构：
- 功率地（输出级）
- 信号地（前级）
- 电源地（滤波电容）
三者在主滤波电容处单点连接
实测对比：
| 接地方式 | 底噪(dB) | 100Hz哼声 |
|---|---|---|
| 单点接地 | -86 | 不可闻 |
| 多点接地 | -79 | 明显 |
| 混合接地 | -82 | 轻微 |
7. 调试方法与实测数据
7.1 静态工作点调整
-
差分级：
- 测量尾电流应在设计值±5%内
- 两管Vds差值<0.1V
-
输出级：
- 偏置电压调至18mV（对应5mA静态电流）
- 20分钟后复查温漂应<±2mV

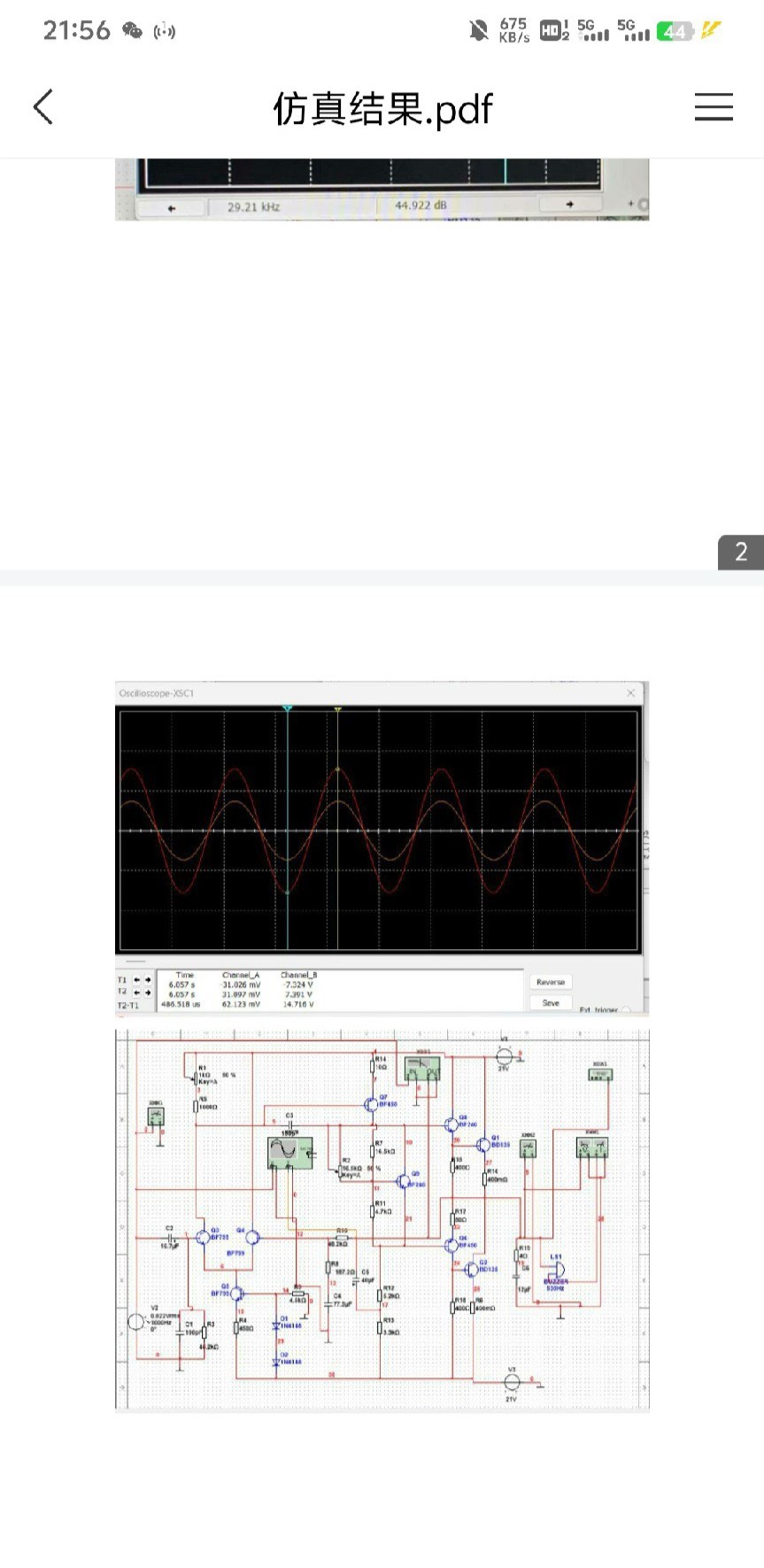

7.2 动态测试结果
测试条件：±32V供电，8Ω负载，1kHz正弦波
| 参数 | 实测值 | 设计目标 |
|---|---|---|
| 输出功率 | 22W | 20W |
| THD+N@1W | 0.03% | <0.1% |
| 频响(-3dB) | 8Hz-120kHz | 20Hz-20kHz |
| 转换速率 | 35V/μs | >20V/μs |
| 阻尼系数 | 200@100Hz | >100 |
这个项目的成功让我深刻体会到，优秀的音频功放设计需要在理论计算和实际调试之间反复迭代。比如自举电容的计算公式，教科书上的经典算法在实际低频响应中表现欠佳，经过多次实验才找到考虑电源电压影响的改进算法。还有那个用手机充电器改造临时电源的土办法，虽然看起来不够"专业"，但在资源有限的情况下确实能快速验证电路基本功能。
