1. GPSDO时钟源概述与核心功能
GPSDO（GPS Disciplined Oscillator）是一种通过GPS信号校准的高精度时钟源设备。我手上这款设备采用双参考源设计，既保留了高稳定度的内部晶振，又能通过GPS信号实现长期频率稳定。设备正面提供5路时钟输出，其中两路固定10MHz输出，三路用户可编程输出（默认10M/20M/30M）。背面接口包含GPS天线输入、PPS信号输出、USB配置接口和电源输入。
作为电子工程师，我在射频测试、通信设备校准等场景中频繁使用这类设备。相比普通晶振，GPSDO最大的优势在于其长期频率稳定度可达1e-12量级，特别适合需要长时间同步的应用场景。设备采用恒温晶振（OCXO）作为本地振荡源，通过GPS的1PPS信号进行相位锁定，既保证了短期稳定性，又解决了普通晶振的漂移问题。
重要提示：初次使用GPSDO时，建议提前24小时通电预热。OCXO需要足够时间达到热平衡状态，否则会影响频率稳定度指标。
2. 硬件接口详解与实测数据
2.1 正面接口与输出特性
设备正面布局采用工业级BNC接口，从左至右依次为：
- 10MHz输出 ×2（CH-A/B）
- 可编程输出 ×3（CLK0-2）
实测10MHz通道在空载时输出6Vpp方波（50Ω等效），接51Ω负载时降为3.3Vpp，符合预期衰减。波形上升时间测量值为8ns，相位噪声在1kHz偏移处达到-145dBc/Hz，满足大多数测试设备的外同步需求。
2.2 背面功能接口解析
背面接口区包含关键功能模块：
- ANT接口：SMA型GPS天线接口，提供5V/50mA供电
- PPS输出：两路BNC接口，支持模式选择
- USB-CFG：CP2102串口芯片，用于配置烧写
- 状态指示灯组：PWR/BDS/OSC三色LED
特别注意PPS输出有两种工作模式，通过内部跳线选择：
- 内部模式：上电即输出（占空比约40%）
- GPS模式：仅锁定后输出（占空比约10%）

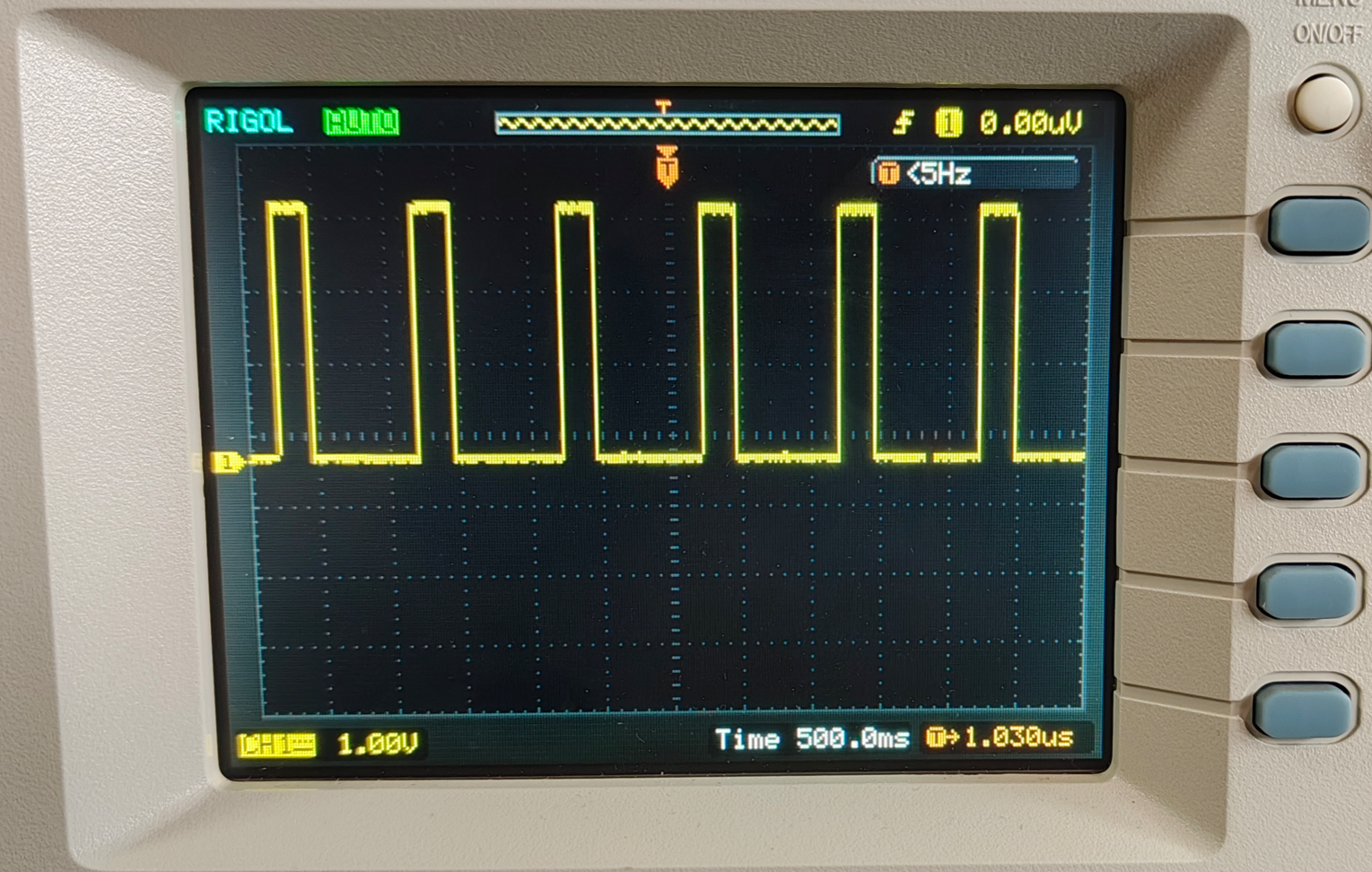

两种模式的波形对比如下：
3. GPS同步机制与状态监控
3.1 天线安装与信号捕获
使用配套的主动式GPS天线时，必须注意：
- 天线应置于室外开阔区域（至少可见天空120°锥角）
- 避免靠近金属物体或强电磁干扰源
- 天线电缆长度不宜超过30米（建议使用LMR-200等低损耗线缆）
设备采用多星混合定位策略，同时支持GPS和北斗系统。实测在城市环境下，冷启动时间约3分钟（可见6颗以上卫星时）。
3.2 状态灯工作逻辑
三色LED的完整状态机如下：
| 状态灯组合 | 系统状态 | 处理建议 |
|---|---|---|
| PWR常亮，其他灭 | 刚上电 | 等待预热 |
| BDS闪烁（1Hz） | 卫星追踪中 | 检查天线位置 |
| OSC常亮 | 锁定完成 | 正常使用 |
| 三灯齐闪 | 失锁告警 | 检查环境干扰 |
经验分享：OCXO需要约15分钟达到热平衡。若发现反复锁定-失锁，通常是温度未稳定导致，并非设备故障。
4. 时钟输出配置实战
4.1 硬件通道布局
设备实际提供8个可编程输出通道：
- CLK0-2：前面板BNC接口
- CLK3-7：内部IPEX连接器（需拆机访问）
所有通道共用Si5351C时钟发生器，支持2.5kHz-200MHz频率输出。通过我的实测，各通道的相位噪声性能如下表：
| 频率范围 | 1kHz偏移(dBc/Hz) | 10kHz偏移(dBc/Hz) |
|---|---|---|
| <10MHz | -135 | -145 |
| 10-100MHz | -125 | -140 |
| >100MHz | -115 | -130 |
4.2 配置烧写步骤详解
- 驱动安装：先安装CP2102 USB转串口驱动
- 设备识别：在设备管理器中确认COM端口号
- 文件传输：
bash复制# 使用自带烧写工具示例 gpsdo_flasher -p COM3 -f Si5351C-RevB-Registers.txt - 硬件复位：烧写完成后必须断电重启
常见问题排查：
- 若烧写失败，检查文件是否在程序同级目录
- 确保波特率设置为9600
- 关闭其他占用串口的软件
5. ClockBuilder Pro配置技巧
5.1 软件配置流程
- 新建项目 → 选择Clock Generators → 搜索SI5351C
- 封装类型选择20-QFN
- 输入时钟设置：Enable CLKIN，频率设10MHz

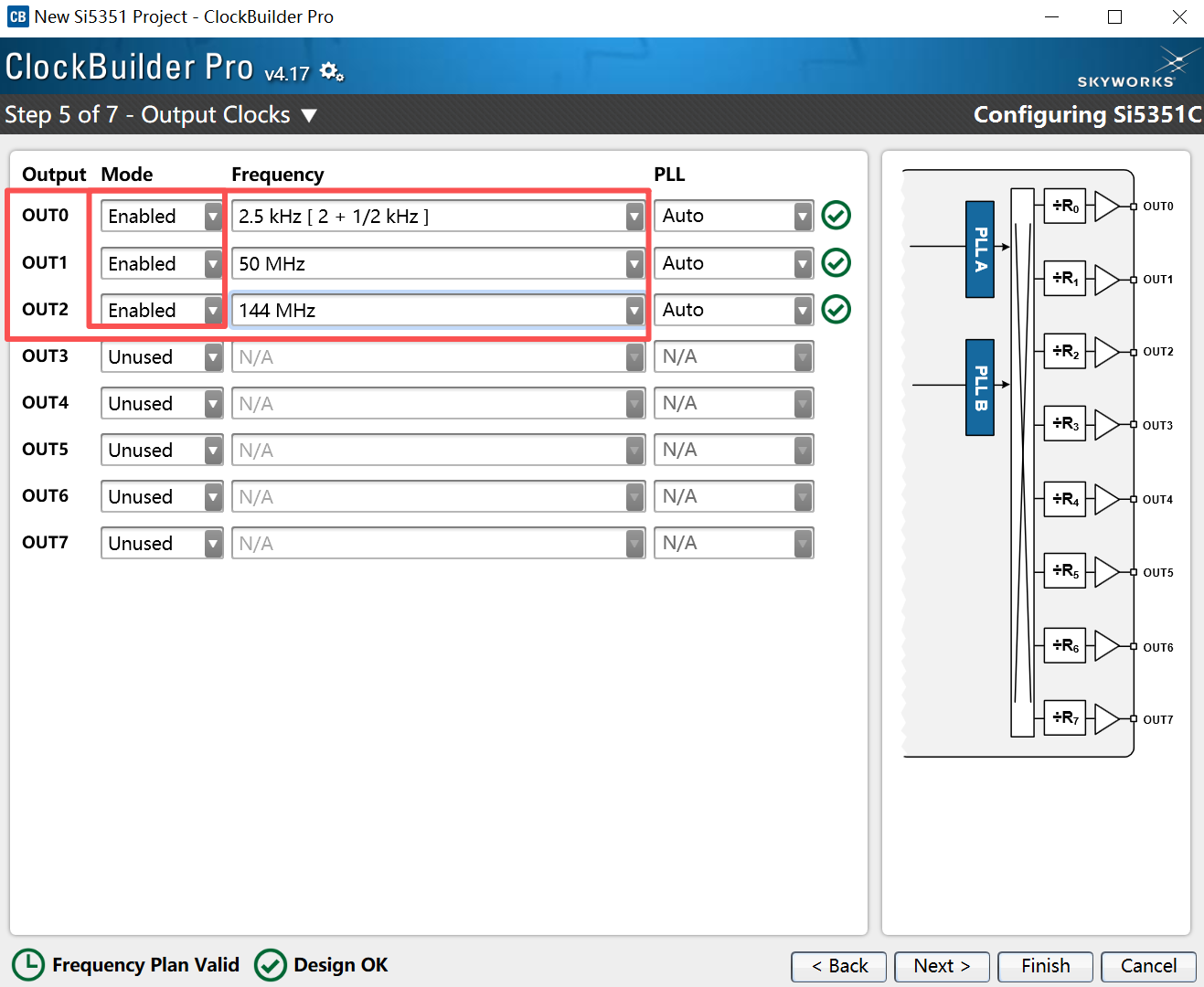

- 输出通道配置界面：
5.2 高级参数优化
在Export前建议调整：
- 驱动强度：2mA（低频）/8mA（高频）
- 时钟源：优先选择PLLB以减少抖动
- 分数分频：对非整数分频比启用
实测配置144MHz输出时，采用以下参数可获得最佳性能：
- PLLB作为源
- 8mA驱动强度
- 启用Spread Spectrum（降低EMI）
6. 典型应用场景与实测
6.1 多设备同步测试
将GPSDO的10MHz输出接入频谱分析仪，PPS接入示波器EXT TRIG，可实现跨设备的时间对齐。实测同步误差<10ns，满足5G NR等严苛测试需求。
6.2 特殊频率生成案例
最近一个SDR项目需要精确的61.44MHz采样时钟，配置过程如下：
- 在ClockBuilder中设置：
- PLLA=900MHz
- 分频比900/61.44=14.6484375
- 启用分数分频模式
- 导出配置文件并烧写
实测频率误差<0.1ppm，相位抖动<1ps RMS，远超普通信号发生器指标。
7. 维护与故障处理
长期使用建议：
- 每季度检查OCXO老化率（记录10MHz输出频率）
- 定期用无水酒精清洁BNC接口
- 避免频繁通断电（影响OCXO寿命）
常见故障处理：
- 无法锁定GPS：检查天线阻抗（应≈50Ω）
- 频率漂移大：预热不足或OCXO老化
- 配置丢失：更换备份电池（CR2032）
最后分享一个调试技巧：用频谱仪观察10MHz谐波分布，健康的OCXO应呈现清晰的奇数谐波特征，若发现异常杂散，可能预示器件老化。
