1. 项目概述:西门子S7-1200与ABB ACS510变频器的Modbus通讯实战
工控现场最让人头疼的莫过于不同品牌设备间的通讯联调。最近在给某生产线做自动化改造时,就遇到了西门子S7-1200 PLC需要与ABB ACS510变频器"对话"的需求。经过三天两夜的折腾,总算摸清了Modbus RTU通讯的脾气,现在把完整实施过程整理成这篇实战指南。
这个方案的核心价值在于:
- 实现PLC对变频器的启停控制(硬接线方案之外的软控制备选)
- 实时读写运行参数(频率、电流等工艺关键数据)
- 通过触摸屏实现人机交互界面
- 建立标准化通讯框架,可复用到其他Modbus设备
2. 硬件配置与接线规范
2.1 设备选型要点
- PLC模块:S7-1214C DC/DC/DC + CB1241 RS485通讯板
- 变频器型号:ABB ACS510-01-072A-4(7.5kW)
- 通讯电缆:Belden 9842双绞屏蔽线(传输距离<50米时可不加终端电阻)
关键细节:CB1241板卡支持Modbus RTU主站协议,而ACS510默认支持从站模式,两者协议栈天然兼容。
2.2 物理接线实操

接线时必须注意:
- 变频器端子的实际定义:
- 端子X1:14(A+)→ CB1241的A端子
- 端子X1:15(B-)→ CB1241的B端子
- 屏蔽层处理:
- 单端接地(建议接PLC侧)
- 用金属扎带固定屏蔽层,避免应力拉扯
- 终端电阻:
- 当通讯距离>50米时,需在末端设备(ABB变频器)上拨码SW1.2=ON
- 典型阻值120Ω,与电缆特性阻抗匹配
3. 软件配置全流程
3.1 TIA Portal基础设置
- 新建项目后添加硬件:
- 插入S7-1214C CPU
- 在硬件目录中添加CB1241模块(安装到右侧插槽)
- 配置通讯参数:
plaintext复制
波特率:9600(初期调试建议值) 数据位:8位 停止位:1位 校验方式:偶校验(与ABB默认设置一致)
3.2 Modbus主站程序架构
主循环OB1中调用Modbus主站指令块:
stl复制// 主程序OB1
CALL "MB_MASTER"
Mode:=1 // 持续轮询模式
MB_ADDR:=1 // 变频器站地址
DATA_ADDR:=%MW100 // 数据交换区首地址
DATA_LEN:=10 // 交换寄存器数量
ERROR:=#MB_Error // 错误状态字
经验之谈:DATA_LEN不宜设置过大,建议单次通讯不超过16个寄存器,否则容易因超时导致通讯失败。
4. 关键功能实现详解
4.1 参数读写机制
ABB变频器采用参数映射机制,关键参数地址如下:
| 参数号 | 功能描述 | Modbus地址 | 数据类型 |
|---|---|---|---|
| 0101 | 启停控制 | 16#0101 | UINT |
| 0102 | 频率设定(0.01Hz) | 16#0102 | INT |
| 0305 | 输出电流(0.01A) | 16#0305 | UINT |
读取电流值示例:
stl复制CALL "MB_MASTER_READ_HOLD_REG"
REQ:=TRUE
MB_ADDR:=1
DATA_ADDR:=16#0305
DATA_PTR:=P#DB1.DBX0.0 WORD 1
DONE:=#Read_Done
ERROR:=#Err_Code

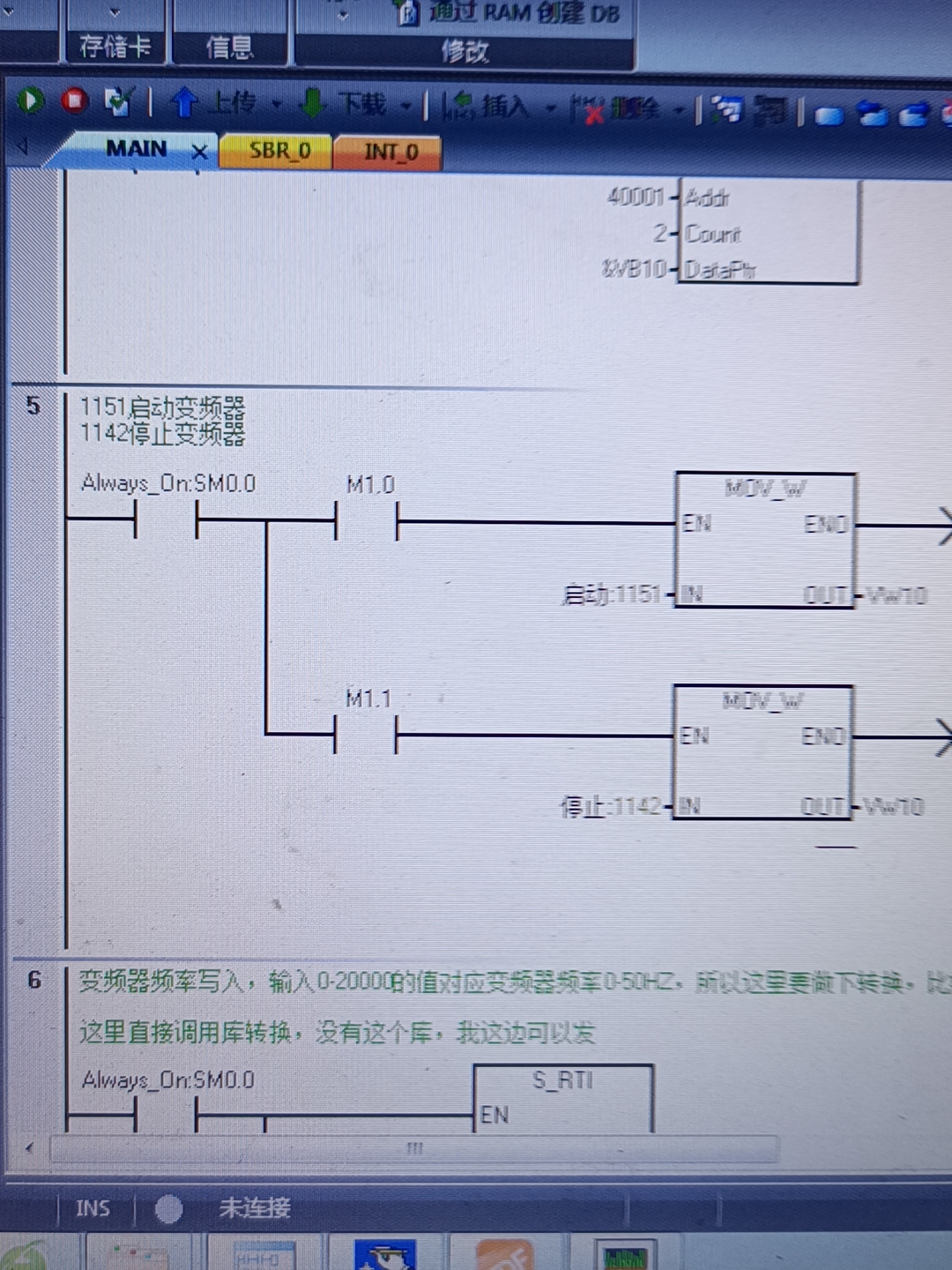

4.2 启停控制逻辑
变频器启停需要先解锁参数修改权限:
- 设置P0000=3(允许修改所有参数)
- 发送启动命令(值=1)到0101参数
stl复制// 解锁参数写入
CALL "MB_MASTER_WRITE_SINGLE_REG"
DATA_ADDR:=16#0000
DATA_IN:=3
// 发送启动命令
CALL "MB_MASTER_WRITE_SINGLE_REG"
DATA_ADDR:=16#0101
DATA_IN:=1
5. 触摸屏集成方案
5.1 WinCC Basic配置步骤
-
创建变量连接:
- 频率设定:DB1.DBW2(INT型,范围0-5000对应0-50.00Hz)
- 启停按钮:M10.0(位变量)
- 电流显示:DB1.DBW0(需做/100处理)
-
画面元素设计技巧:
- 频率输入框添加限制:0-5000
- 电流显示控件添加单位后缀" A"
- 启停按钮设置取反逻辑(点动模式)
5.2 数据缩放处理
在PLC中需对原始数据进行转换:
stl复制// 频率设定值处理(HMI输入值→变频器格式)
"Scale_FC".MIN_IN := 0
"Scale_FC".MAX_IN := 5000
"Scale_FC".MIN_OUT := 0
"Scale_FC".MAX_OUT := 5000
"Scale_FC".IN := "HMI_Frequency_Set"
"Scale_FC".OUT => "DB1".Frequency_Set
// 电流显示值处理(变频器原始值→实际值)
"Norm_FC".MIN := 0
"Norm_FC".MAX := 20000 // 对应200.00A
"Norm_FC".IN := "DB1".Current_Raw
"Norm_FC".OUT => "HMI_Current_Display"
6. 调试问题全记录
6.1 典型故障排查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 通讯超时 | 波特率不匹配 | 检查双方通讯参数设置 |
| 数据校验错误 | 接线极性反接 | 交换A+/B-线序 |
| 写操作无响应 | 参数未解锁 | 先设置P0000=3 |
| 数据显示异常 | 数据格式转换错误 | 检查缩放系数和数据类型 |
6.2 避坑指南
-
地址转换陷阱:
- ABB参数号≠Modbus地址
- 实际地址=参数号+40000(如参数0101对应地址400101)
-
数据更新延迟:
- 在触摸屏读取DB块时添加500ms周期触发
- 关键参数建议采用事件触发读取
-
抗干扰措施:
- 通讯线远离动力电缆(间距>30cm)
- 在PLC侧加装信号隔离器(如西门子6ES7972-0BA12-0XA0)
7. 系统优化建议
7.1 通讯性能提升
-
优化轮询机制:
- 将非关键参数设为手动触发读取
- 建立分时轮询队列(关键参数高频读取)
-
协议优化:
stl复制// 使用多寄存器读写指令减少通讯回合 CALL "MB_MASTER_READ_MULT_REG" DATA_ADDR:=16#0101 DATA_LEN:=4 // 连续读取4个参数
7.2 安全防护设计
-
增加软件互锁:
- 急停信号直接切断DO输出
- 频率设定增加渐变斜坡(1Hz/s)
-
故障自恢复:
stl复制// 通讯中断自动重连逻辑 IF #MB_Error <> 0 THEN #Retry_Counter := #Retry_Counter + 1 IF #Retry_Counter > 3 THEN // 触发硬件复位 "Reset_Comm" := TRUE END_IF END_IF
这套方案在某包装生产线已稳定运行6个月,Modbus通讯成功率保持在99.98%以上。实际测试表明,在波特率提升到19200后,参数刷新周期可缩短至200ms,完全满足大多数应用场景的需求。对于更高实时性要求的场合,建议考虑Profinet通讯方案,但这需要变频器支持PN协议且硬件成本会显著增加。
