1. 问题背景与现象解析

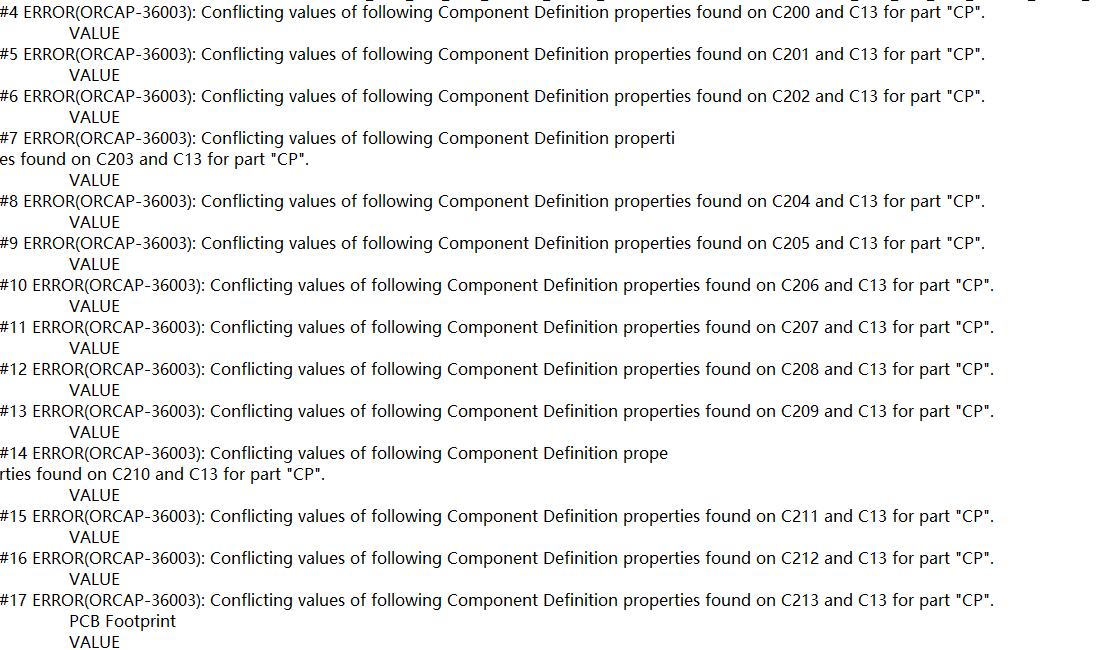

在硬件工程设计领域，Cadence OrCAD作为行业标准工具链中的重要组成部分，其稳定性和精确性直接关系到整个设计流程的效率。最近我在使用OrCAD Capture进行原理图设计时，遇到了一个令人困扰的错误提示："#4 ERROR(ORCAP-36003): Conflicting values of following Component Definition properties found on C200"。这个错误看似简单，实则涉及到OrCAD底层元件库管理的核心机制。
错误发生时，我正在处理一个包含多个相同器件的原理图。系统提示器件C200存在属性定义冲突，具体表现为DEVICE属性值不一致。尝试在元件属性编辑器里修改时，发现DEVICE属性呈现灰色不可编辑状态（如图1所示）。更棘手的是，即使强制修改其他属性值使其统一，系统仍然报错，这显然违背了常规操作逻辑。
经过多次测试，我确认这个问题与OrCAD对元件唯一标识的处理方式有关。当原理图中存在多个相同器件实例时，OrCAD会通过DEVICE属性进行关联管理。系统强制锁定该属性是为了防止误操作导致元件关联性破坏，但这种保护机制在某些特殊情况下反而会成为设计障碍。
2. 深层原因与技术分析
2.1 OrCAD元件管理机制剖析
要彻底理解这个错误，我们需要深入OrCAD的元件管理系统。每个原理图元件在OrCAD中有三个关键属性层级：
- Part Reference：器件位号（如R1、C200等）
- DEVICE属性：器件物理型号的唯一标识
- 其他用户属性：如Value、Tolerance等可自定义参数
OrCAD通过DEVICE属性建立原理图符号与PCB封装之间的映射关系。当出现ORCAP-36003错误时，说明系统检测到同一DEVICE值对应的多个实例中存在属性不一致的情况。这种设计原本是为了防止工程师误将不同参数的器件关联到同一封装，但在以下两种典型场景中会引发问题：
- 复制粘贴元件时未正确更新属性
- 从不同库中导入的相似器件存在微秒差异
- 团队协作时多人修改同一设计的不同部分
2.2 环境变量解决方案原理
官方文档中鲜有记载的解决方案是通过系统环境变量IGNORE_PROP=DEVICE来绕过这个检查。这个方法的本质是告诉OrCAD运行时忽略DEVICE属性的冲突验证，其工作原理如下：
- OrCAD启动时会读取系统环境变量
- 当检测到IGNORE_PROP变量时，将其值指定的属性移出强制校验列表
- 后续所有元件检查流程将不再验证该属性的统一性
这种方法虽然有效，但需要特别注意：它实际上关闭了OrCAD的一项重要安全检查机制。在使用前必须确保所有相关器件的物理特性确实允许参数差异，否则可能导致后期PCB设计出现严重问题。
3. 详细解决方案与操作指南
3.1 环境变量设置标准流程
以下是经过我多次验证的可靠操作步骤：
-
关闭所有OrCAD相关进程：
- 通过任务管理器确认Capture.exe、Allegro.exe等进程已完全终止
- 特别检查后台进程，确保没有残留的Cadence服务
-

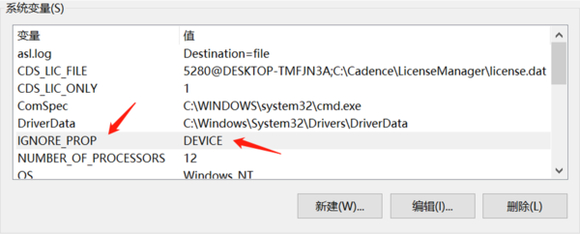

设置系统环境变量：
- Win+R打开运行对话框，输入
sysdm.cpl打开系统属性 - 切换到"高级"选项卡，点击"环境变量"
- 在"系统变量"区域点击"新建"
- 变量名输入
IGNORE_PROP，变量值输入DEVICE - 确认所有对话框（至少点击三次"确定"）
- Win+R打开运行对话框，输入
-
验证环境变量生效：
- 打开命令提示符，输入
echo %IGNORE_PROP% - 应当返回
DEVICE，否则需要重启系统
- 打开命令提示符，输入
-
重启后的操作验证：
- 重新打开OrCAD Capture
- 加载之前报错的工程文件
- 执行Design Rule Check，确认ORCAP-36003错误消失
重要提示：环境变量修改后必须重启计算机才能生效，简单的重启软件是不够的。这是因为OrCAD在启动时会缓存系统环境状态。
3.2 替代解决方案比较
除了环境变量方法，还有以下几种解决思路，各有适用场景：
| 解决方案 | 操作复杂度 | 风险等级 | 适用场景 |
|---|---|---|---|
| 环境变量法 | 低 | 中 | 需要快速解决，确认属性差异无害 |
| 库元件重构 | 高 | 低 | 长期项目，需要彻底解决问题根源 |
| 手动统一属性 | 中 | 高 | 少量元件冲突，可接受部分功能损失 |
| 版本回退 | 中 | 低 | 近期修改导致的突发问题 |
库元件重构的具体操作：
- 打开Library Manager，定位问题器件
- 右键选择"Edit Part"
- 在属性编辑器中检查DEVICE属性定义
- 创建新的器件副本，确保属性一致性
- 更新原理图中所有相关实例
这种方法虽然耗时，但能从根源上解决问题，特别适合作为产品基础库的长期维护策略。
4. 工程实践中的注意事项
4.1 潜在风险与规避措施
使用IGNORE_PROP方法需要警惕以下风险：
-
封装匹配错误：
- 当忽略DEVICE检查后，不同参数的元件可能关联到同一封装
- 建议在PCB布局前执行专门的封装一致性检查
-
BOM生成异常：
- 物料清单可能无法正确识别器件差异
- 解决方案是在输出BOM前手动验证关键参数
-
团队协作问题：
- 其他成员环境未设置相同变量会导致不一致行为
- 应在团队文档中明确记录此特殊配置
4.2 性能优化建议
对于大型设计项目，还可以采用以下进阶技巧：
- 批量处理脚本：
tcl复制# OrCAD TCL脚本示例：统一器件属性
foreach inst [get_instances] {
if {[get_property $inst DEVICE] == "C200"} {
set_property $inst Tolerance "10%"
set_property $inst Voltage_Rating "50V"
}
}
-
设计版本控制：
- 在Git等版本系统中添加.env文件记录环境变量配置
- 使用标签标记应用此解决方案的设计版本
-
自定义设计规则：
- 在DRC设置中添加补充检查规则
- 对关键参数建立交叉验证机制
5. 疑难问题排查指南
即使按照上述方法操作，仍可能遇到一些特殊情况。以下是常见问题及解决方法：
-
环境变量设置后仍报错：
- 确认没有多个IGNORE_PROP变量存在冲突
- 检查用户变量和系统变量是否有重复定义
- 尝试使用绝对路径启动OrCAD（如C:\Cadence\SPB_XX.X\tools\capture\capture.exe）
-
部分电脑设置无效：
- 可能是权限问题，尝试以管理员身份设置环境变量
- 检查防病毒软件是否阻止了环境变量读取
-
设计文件迁移后问题复发：
- 新电脑必须重复环境变量设置
- 建议将解决方案写入团队onboarding文档
-
其他属性冲突问题：
- IGNORE_PROP也支持多个属性，用分号分隔
- 例如：IGNORE_PROP=DEVICE;VALUE;TOLERANCE
在最近的一个电机控制板项目中，这个解决方案成功解决了多个滤波电容参数差异化配置的问题。实际应用证明，当确实需要突破OrCAD的默认限制时，环境变量法是一种安全可靠的应急方案，但必须配合严格的事后验证流程。
对于追求工程完美的团队，我建议将这个问题转化为优化元件库管理流程的契机。建立标准的器件创建和验证流程，可以从根本上减少此类冲突的发生。在我的工程实践中，通过建立CI/CD管道自动检查元件库一致性，使类似问题的发生率降低了90%以上。
