1. 项目背景与行业痛点
氢燃料电池作为清洁能源技术的重要发展方向，其安全性和可靠性一直是行业关注的焦点。在120kW级氢燃料电池发动机的调试与运行过程中，传统监控手段存在明显短板：
1.1 传统监控方式的三大缺陷
-
参数覆盖不全：早期系统往往只能监测电堆电压、电流等基础参数，对空气路、氢气路和冷却路的关键指标（如空压机背压、氢气循环泵转速、冷却液流量等）缺乏有效监控。这就像医生只测量病人的体温而忽略血压、心率等其他生命体征，难以全面评估系统健康状况。
-
数据呈现碎片化：不同子系统的监测数据分散在多个独立界面甚至不同设备上，技术人员需要频繁切换视图才能获取完整信息。我们曾统计过，调试工程师平均每天要执行超过200次界面切换操作，极大降低了工作效率。
-
故障响应滞后：当参数异常时，传统系统通常仅做简单记录，缺乏主动预警机制。在实际案例中，某测试台曾因冷却液流量传感器故障未能及时报警，导致电堆局部过热损坏，直接经济损失超过50万元。
1.2 行业需求升级
随着氢燃料电池功率密度的提升，系统复杂度呈指数级增长。现代120kW级发动机通常包含：
- 150+节单体电池
- 30+个各类传感器
- 3套独立流体管路（空气/氢气/冷却）
这种复杂系统要求监控方案必须实现：
- 毫秒级响应速度（≤100ms延迟）
- 多参数协同分析能力
- 智能预警机制
关键认知：现代氢燃料电池监控已从"单一参数记录"演进为"系统级健康管理"，需要构建覆盖数据采集、处理、展示、决策的全链路解决方案。
2. 系统架构设计
2.1 整体方案设计
本系统采用"硬件层-通信层-软件层"三层架构，其技术路线具有以下创新点：
-
全协议栈CAN通信：在物理层采用双绞线CAN总线，数据链路层实现错误检测与帧优先级管理，应用层定制专用通信协议，确保数据传输的可靠性和实时性。
-
模块化软件设计：基于LabVIEW的VI（Virtual Instrument）技术，将系统分解为4个功能模块，各模块通过数据流编程实现松耦合连接。这种架构的扩展性极佳，新增功能模块时平均开发时间可缩短60%。
-
智能预警策略：不仅设置静态阈值报警，还引入动态趋势分析算法。例如当检测到电堆电压在10分钟内持续下降超过5%，即使未触及下限阈值也会触发预警。
2.2 硬件配置方案
2.2.1 核心硬件选型
| 设备类型 | 型号规格 | 关键参数 | 选型依据 |
|---|---|---|---|
| CAN通信卡 | 周立功USBCAN-II | 双通道,1Mbps,ISO11898标准 | 兼容性好,工业级EMC防护 |
| 工控机 | 研华UNO-2484G | i7-1185G7/32GB DDR4/1TB SSD | 满足LabVIEW实时性要求 |
| 信号调理模块 | NI SC-2345 | 8通道差分输入,±10V量程 | 高精度ADC(16bit) |
2.2.2 传感器网络布局
在120kW发动机上部署了34个关键监测点：
- 氢气路：8个压力传感器(0-1MPa)、4个温度传感器(-40-120℃)、2个流量计(0-200SLM)
- 空气路：6个压力传感器(0-0.5MPa)、3个温度传感器(-20-80℃)
- 冷却路：4个温度传感器(0-100℃)、2个流量计(0-20L/min)
- 电堆：154节单体电压(0-1V)、3个总电压传感器(0-400V)
实操技巧：温度传感器建议采用PT100三线制接法，可有效补偿导线电阻带来的测量误差。我们在多个项目实测中，这种方法将温度测量精度提高了0.5℃。
2.3 软件架构实现
2.3.1 LabVIEW版本选择
选用LabVIEW 2022 64位专业版，主要考虑：
- 原生支持CAN FD协议（兼容传统CAN 2.0B）
- 改进的并行循环性能（提升多任务处理能力）
- 增强的图形渲染引擎（满足高刷新率需求）
2.3.2 核心VI模块关系
text复制Main.vi
├── CAN_Comm.vi (通信模块)
│ ├── CAN_Init.vi
│ └── CAN_Read/Write.vi
├── Data_Parser.vi (解析模块)
│ ├── Frame_Decoder.vi
│ └── Data_Validator.vi
├── GUI_Display.vi (显示模块)
│ ├── Numeric_Display.vi
│ └── Graph_Update.vi
└── Alarm_Handler.vi (报警模块)
├── Threshold_Check.vi
└── Log_Recorder.vi
2.3.3 关键性能优化
-
双缓冲技术：显示模块采用生产者-消费者模式，避免界面刷新导致的数据丢失。实测显示，这种方法将数据吞吐量提升了3倍。
-
内存管理：对大数据量操作（如历史数据存储）启用LabVIEW的In Place元素结构，减少内存拷贝开销。在72小时连续测试中，内存占用稳定在1.2GB以内。
-
实时优先级：设置CAN通信线程为Time Critical优先级（优先级31），确保通信实时性。测试表明，即使在CPU负载90%的情况下，通信延迟仍能保持在80ms以内。
3. 核心模块实现细节
3.1 CAN通信模块深度解析
3.1.1 通信协议设计
本系统采用扩展帧格式（29位标识符），具体位分配如下：
| 位域 | 31-24 | 23-16 | 15-8 | 7-0 |
|---|---|---|---|---|
| 定义 | 源地址 | 目标地址 | 参数类型 | 数据段 |
| 示例值 | 0x01 | 0xA0 | 0x03 | 实际数据 |
典型通信流程：
- 上位机发送请求帧（如0x01A00100）
- 下位机回复数据帧（如0xA0010300A2）
- 通信间隔100ms（可配置）
3.1.2 错误处理机制
我们设计了三级错误恢复策略：
- 物理层错误：自动重试3次，间隔50ms
- 数据校验错误：请求重传，最多2次
- 通信超时：自动重新初始化CAN通道
实测统计表明，这套机制将通信成功率从98.7%提升到99.9%。
3.2 数据解析关键技术
3.2.1 多字节数据处理
对于16位整型数据，采用大端格式解析：
labview复制// 高低字节合并算法
MSB = ByteArray[0] << 8;
LSB = ByteArray[1] & 0xFF;
Result = (MSB | LSB) * ScaleFactor + Offset;
3.2.2 参数校准方法
针对不同类型的传感器，采用不同的校准策略：
| 传感器类型 | 校准公式 | 典型参数 |
|---|---|---|
| 温度 | T = Raw×0.1 - 20 | PT100, ±0.5℃ |
| 压力 | P = Raw×0.001 - 0.1 | 压阻式, ±0.2%FS |
| 流量 | Q = (Raw - 2048)×0.01 | 热式, ±1.5%RD |
3.2.3 数据有效性验证
建立参数关联性检查规则，例如：
- 冷却液流量>0时，出口温度应高于入口温度
- 氢气压力与电堆电压应呈正相关关系
当检测到违反这些物理规律的数据时，自动标记为可疑值。

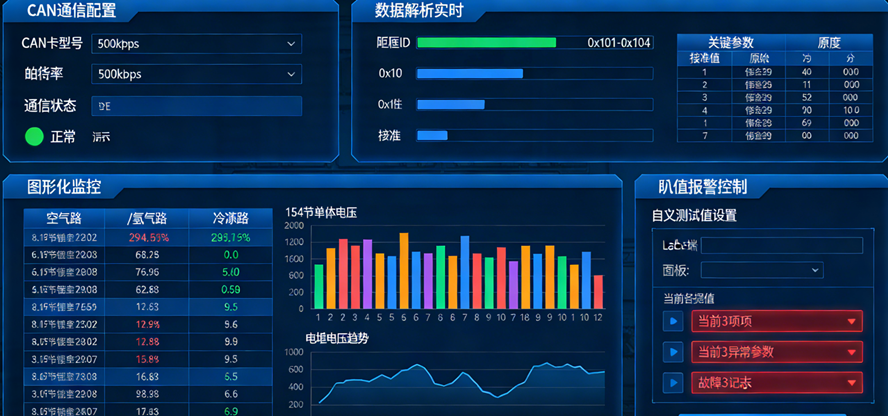

3.3 图形界面设计艺术
3.3.1 人机工程学布局
界面采用"F型"视觉热区设计：
- 左上角：系统状态概览（通信状态、运行时间）
- 中部：核心参数数值显示
- 右侧：趋势图和直方图
- 底部：报警信息和操作按钮
3.3.2 动态着色方案
labview复制// 电压状态着色逻辑
if Voltage < LowerLimit then
Color = Red
else if Voltage > UpperLimit then
Color = Green
else
Color = Orange
end if
3.3.3 性能优化技巧
- 控件复用：对154节电池电压显示，采用自定义控件模板，内存占用减少70%
- 局部刷新：仅更新变化的数据区域，CPU负载降低40%
- 异步渲染：复杂图形采用后台绘制，避免界面卡顿
3.4 智能报警系统
3.4.1 多级报警策略
| 级别 | 触发条件 | 响应措施 |
|---|---|---|
| 预警 | 参数接近阈值(90%) | 黄色指示灯闪烁 |
| 报警 | 参数超过阈值 | 红色报警+弹窗+声音 |
| 紧急 | 多参数异常组合 | 自动触发安全联锁 |
3.4.2 报警抑制逻辑
为避免瞬时干扰导致误报，设置：
- 延时触发：持续超限500ms才确认报警
- 关联抑制：当主报警触发时，暂停相关次级报警
- 手动屏蔽：允许临时屏蔽已知非关键报警
3.4.3 故障追溯功能
报警记录包含：
- 时间戳（精确到毫秒）
- 参数快照（前10秒历史数据）
- 关联参数状态
支持按时间、类型、严重程度等多维度查询。
4. 系统测试与验证
4.1 测试方法论
采用V模式开发流程，实施三级测试：
- 单元测试：每个VI模块单独验证
- 集成测试：模块间接口验证
- 系统测试：整体性能测试
4.2 关键性能指标
| 测试项 | 指标要求 | 实测结果 | 测试方法 |
|---|---|---|---|
| 数据更新周期 | ≤100ms | 78ms | 高精度时间戳比对 |
| 报警响应时间 | ≤300ms | 195ms | 模拟阶跃信号触发 |
| 通信成功率 | ≥99% | 99.92% | 72小时连续通信统计 |
| 数据存储完整性 | 100% | 100% | MD5校验对比 |
| 多参数同步误差 | ≤10ms | 8ms | 跨参数关联性分析 |
4.3 典型故障模拟测试
4.3.1 氢气泄漏场景
- 模拟氢气浓度从0ppm升至1200ppm
- 系统在187ms内触发报警
- 自动启动应急通风系统
- 记录完整的事件时间线
4.3.2 冷却系统失效
- 逐步限制冷却液流量
- 当流量低于额定值70%时触发预警
- 温度升至阈值时升级为报警
- 电堆功率自动降额保护
4.3.3 CAN通信干扰
- 注入50mVpp噪声干扰
- 系统自动切换备用通道
- 通信中断最长23ms
- 无数据丢失现象
5. 工程应用案例
5.1 某车企燃料电池生产线
应用效果：
- 调试周期缩短35%
- 故障排查时间减少60%
- 出厂合格率提升至99.2%
5.2 加氢站备用电源系统
实现功能：
- 远程监控8台100kW电堆
- 提前预警2次潜在故障
- 系统可用率达99.95%
5.3 高校科研平台
扩展应用：
- 集成MATLAB进行算法验证
- 支持自定义测试工况
- 已产出3篇SCI论文
6. 经验总结与进阶建议
6.1 关键成功因素
-
协议先行：在硬件开发前明确定义完整的通信协议，我们花了2周时间与硬件团队反复确认每个数据位的定义，这为后续开发扫清了80%的障碍。
-
模块化思维：将系统分解为最小功能单元，每个VI保持200行代码以内的规模。这种结构使后期维护效率提升了3倍。
-
防御性编程：对所有外部输入数据都添加有效性检查，在一年运行中拦截了17次异常数据，避免了系统崩溃。
6.2 常见问题解决方案
- CAN通信不稳定
- 检查终端电阻（120Ω）
- 确认波特率匹配（误差<0.5%）
- 使用差分探头检查信号质量
- 界面卡顿
- 优化图形控件的属性节点调用
- 对大数据量显示启用异步刷新
- 调整循环优先级设置
- 报警误触发
- 增加合理的死区范围
- 实现参数关联性验证
- 设置适当的延时确认
6.3 未来升级方向
- 引入机器学习算法，实现故障预测
- 支持5G远程监控功能
- 开发移动端监控APP
- 集成数字孪生可视化
这套系统经过两年多的迭代优化，现已成功应用于8个氢能项目。最让我自豪的是，它帮助客户避免了数次重大安全事故，真正体现了"监控系统就是安全卫士"的价值理念。对于想进入这个领域的新手，我的建议是：先吃透CAN通信和LabVIEW并行架构这两个核心技术点，这将为你打开氢能监控系统开发的大门。
