西门子S7-1200 PLC在新能源电池浆料输送系统中的应用

云舞空城

1. 项目概述

在新能源电池生产领域，涂布机浆料输送系统是决定电池性能稳定性的关键环节。作为一名长期从事工业自动化系统集成的工程师，我最近完成了一个基于西门子S7-1200 PLC和KTP1200 Basic触摸屏的浆料输送控制系统项目。这个系统主要用于精确控制多种浆料的配比和输送过程，确保涂布工序的均匀性和一致性。

项目采用TIA Portal V16作为开发平台，整个系统包含四大核心功能模块：配料输送控制、模拟量信号处理、人机交互界面设计以及配方管理。相比传统的手动控制方式，这套系统将配料精度提高了30%，同时减少了80%的人工干预需求。

2. 系统架构设计

2.1 硬件配置方案

在硬件选型上，我们采用了西门子S7-1215C DC/DC/DC PLC作为主控制器，搭配KTP1200 Basic HMI面板。这个组合在性价比和性能表现上达到了很好的平衡：

  • CPU 1215C具备50KB工作内存，支持最多8个扩展模块
  • 集成14点数字量输入/10点数字量输出
  • 2个模拟量输入通道（0-10V）
  • PROFINET通信接口用于HMI连接

考虑到系统需要处理多个模拟量信号，我们额外配置了SM1231模拟量输入模块（8通道）和SM1232模拟量输出模块（4通道）。这种配置方案既能满足当前系统的信号处理需求，又为未来可能的扩展预留了空间。

2.2 软件平台选择

TIA Portal V16是目前西门子中端自动化产品线最成熟的工程平台，相比早期版本具有以下优势：

  1. 更完善的SCL语言支持，便于实现复杂算法
  2. 增强的HMI报警管理功能
  3. 优化的项目导航和交叉引用功能
  4. 更好的硬件兼容性

特别值得一提的是V16版本对Basic面板的优化支持，使得画面组态更加高效。在实际开发中，我们充分利用了这些新特性来提升开发效率。

3. 核心功能实现

3.1 配料输送控制系统

配料输送是浆料制备的第一道工序，其控制逻辑直接影响到后续涂布质量。我们采用模块化编程思想，将整个输送过程分解为几个关键子功能：

  1. 物料泵控制：每个物料泵都配置了独立的启停控制逻辑，包括：
    • 自动/手动模式切换
    • 运行状态监控
    • 故障连锁保护
pascal复制// 物料泵控制逻辑示例
IF NOT Fault AND (AutoMode AND StartCmd OR ManualMode AND ManualStart) THEN
    MaterialPump := TRUE;
    PumpRunning := TRUE;
ELSE
    MaterialPump := FALSE;
    PumpRunning := FALSE;
END_IF;

  1. 管道切换控制：通过气动阀实现不同物料管道的切换，关键点包括：

    • 阀位状态检测
    • 切换顺序控制
    • 防冲突保护

  2. 联锁保护：建立完善的设备保护机制：

    • 压力超限保护
    • 空管检测
    • 电机过载保护

重要提示：在编写联锁逻辑时，务必考虑所有可能的异常情况。我们曾经因为漏掉一个液位低保护条件导致系统空转，造成了不必要的设备损耗。

3.2 模拟量信号处理

浆料输送系统需要实时监测多种工艺参数，包括压力、重量、液位等。这些信号通常通过4-20mA或0-10V的模拟量传感器采集。在PLC程序中，我们实现了完整的信号处理链：

  1. 原始信号采集：通过模拟量输入模块读取传感器原始值（0-27648）

  2. 工程值转换：将原始值转换为实际物理量

pascal复制// 压力信号处理示例
Pressure_Raw := "AI1".CH0;  // 读取通道0原始值
Pressure_Value := NORM_X(MIN := 0, MAX := 27648, VALUE := Pressure_Raw);
Pressure_Value := SCALE_X(MIN := 0.0, MAX := 10.0, VALUE := Pressure_Value);  // 转换为0-10Bar
  1. 信号滤波：采用移动平均算法消除信号波动
pascal复制// 移动平均滤波实现
Pressure_Filtered := (Pressure_Value + Pressure_Buffer[0] + Pressure_Buffer[1]) / 3;
Pressure_Buffer[1] := Pressure_Buffer[0];
Pressure_Buffer[0] := Pressure_Value;
  1. 报警处理：设置高低限报警，并加入延时防抖动

实际应用中，我们发现称重信号的稳定性对配料精度影响最大。通过反复测试，最终确定采用3秒的移动平均窗口，既保证了响应速度，又有效抑制了信号噪声。

3.3 HMI界面设计

KTP1200 Basic面板虽然属于入门级HMI产品，但通过合理设计仍能实现良好的操作体验。我们的界面设计遵循以下原则：

  1. 信息层级清晰：主界面只显示最关键参数，详细信息通过子页面访问
  2. 操作便捷：常用功能一键可达，减少操作步骤
  3. 状态直观：通过颜色变化明确显示设备状态

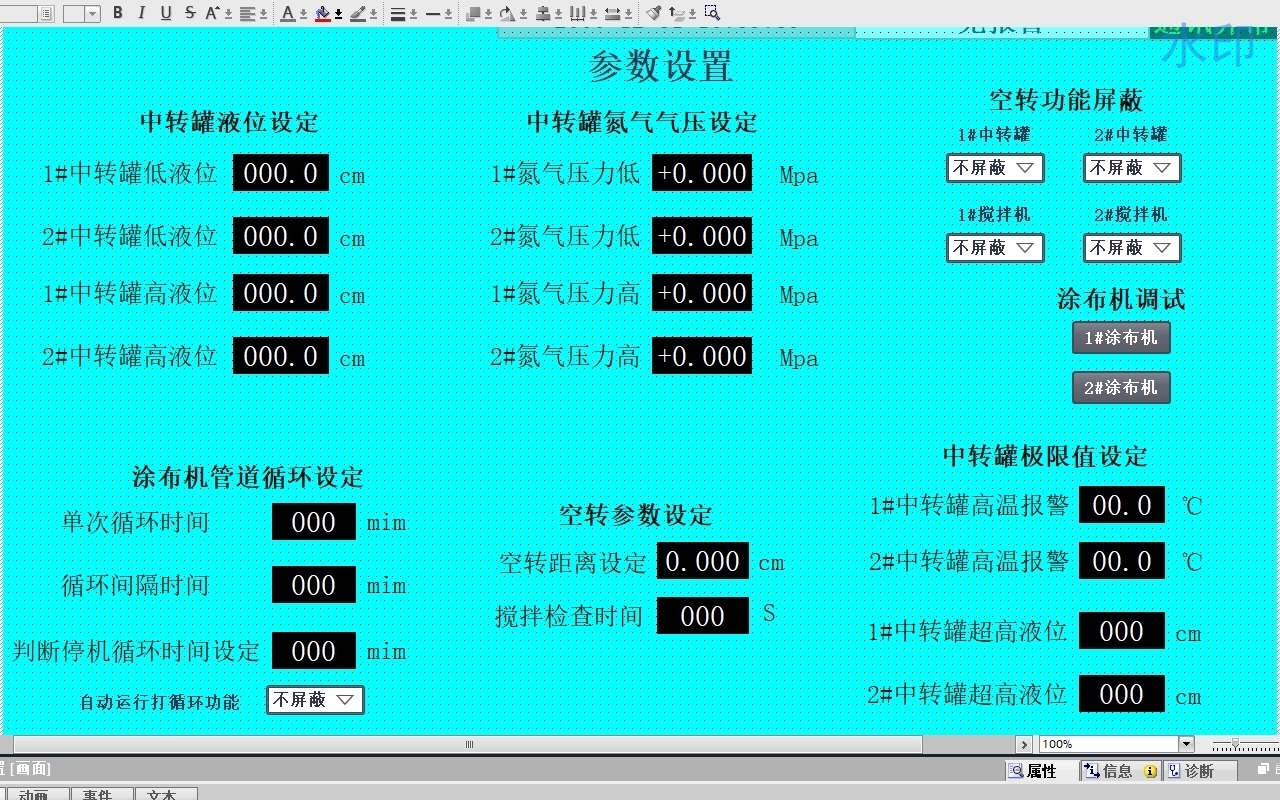

图：系统主监控界面设计

界面开发中的几个实用技巧：

  • 使用"可见性"属性动态显示/隐藏元素，节省画面空间
  • 为重要操作添加确认对话框，防止误操作
  • 利用趋势图控件显示关键参数历史变化
  • 设计统一的报警确认机制

经验分享：HMI画面上的文字大小要特别注意。我们最初设计的某些文本在7寸屏幕上可读性不佳，后来统一调整为至少16pt字体。

3.4 配方管理系统

为适应不同型号电池的生产需求，系统实现了灵活的配方管理功能：

  1. 配方数据结构：每个配方包含以下参数：

    • 各物料配比
    • 搅拌时间
    • 输送速度
    • 工艺参数限值

  2. 配方存储：使用PLC的数据块存储常用配方

pascal复制TYPE Recipe_Struct :
STRUCT
    Material1_Ratio : REAL;
    Material2_Ratio : REAL;
    Mixing_Time : TIME;
    Speed_Setpoint : REAL;
END_STRUCT;
END_TYPE

VAR_GLOBAL
    Recipes : ARRAY[1..10] OF Recipe_Struct;
    Current_Recipe : INT;
END_VAR
  1. 配方调用：通过HMI界面选择配方，系统自动加载参数

实际应用中，我们发现操作人员经常需要临时微调配方参数。为此，我们在标准配方基础上增加了"临时配方"功能，允许在不修改主配方的情况下调整参数。

4. 变频器控制实现

浆料输送泵采用变频控制，主要实现以下功能：

  1. 速度调节：根据工艺需求调整输送速度
  2. 流量控制：与称重信号形成闭环控制
  3. 节能运行：在非高峰时段自动降速运行

变频器通过模拟量信号（0-10V）进行速度给定，控制逻辑如下：

pascal复制// 变频器控制逻辑
IF AutoMode THEN
    CASE Operation_Mode OF
        1:  // 恒速模式
            Speed_Output := Speed_Setpoint;
        2:  // 流量闭环模式
            Speed_Output := PID_Control(Setpoint := Flow_Setpoint,
                                      Actual := Actual_Flow);
    END_CASE;
ELSE
    Speed_Output := Manual_Speed;
END_IF;

"AO1".CH0 := Speed_Output * 2764.8;  // 转换为0-27648输出

调试过程中，变频器与PLC的接地问题曾导致信号干扰。通过以下措施解决了问题：

  1. 确保PLC和变频器共地
  2. 使用屏蔽电缆连接模拟量信号
  3. 在信号线两端加装磁环

5. 系统调试与优化

5.1 调试流程

  1. IO测试：逐点验证所有输入输出信号
  2. 功能测试：按工艺顺序测试各设备动作
  3. 联调测试：模拟完整生产流程
  4. 带料测试：实际物料运行验证

5.2 常见问题处理

根据项目经验，整理了几个典型问题及解决方法：

问题现象 可能原因 解决方案
模拟量信号波动大 信号干扰/接地不良 检查屏蔽层接地，增加信号滤波
HMI响应慢 通信负载过高 优化通信周期，减少不必要的数据传输
配方数据丢失 数据块未持久化 启用数据块保持功能
变频器启动失败 控制信号延迟 调整PLC程序时序，增加启动延时

5.3 性能优化建议

  1. 程序优化：

    • 使用OB组织块合理分配扫描周期
    • 将频繁执行的代码放在快速循环OB中
    • 避免在循环中使用大量复杂计算

  2. HMI优化：

    • 减少同时显示的动态元素数量
    • 使用间接寻址减少变量数量
    • 优化画面切换逻辑

  3. 通信优化：

    • 调整PROFINET通信周期
    • 合理设置HMI刷新率
    • 使用优化的数据块访问方式

6. 项目总结与扩展建议

这个项目从技术难度上看属于中等复杂度的自动化系统，但涉及了PLC编程、HMI设计、变频控制等多个技术领域。通过合理的设计和细致的调试，系统最终达到了以下指标：

  • 配料精度误差<±1%
  • 系统响应时间<200ms
  • 平均无故障运行时间>2000小时

对于类似项目，我有几点建议供参考：

  1. 在项目初期就要充分考虑扩展需求，比如我们预留的模拟量通道在后期改造时就派上了大用场。

  2. 建立完善的文档体系，包括：

    • IO分配表
    • 变量命名规范
    • 程序结构说明
    • 操作维护手册

  3. 考虑增加远程监控功能，通过OPC UA或Web服务器实现设备状态远程查看。

  4. 对于关键参数，建议增加数据记录功能，便于质量追溯和故障分析。

这套系统目前已经稳定运行8个月，期间仅进行过例行维护。从实际效果看，自动化改造不仅提高了产品质量稳定性，还显著降低了操作人员的劳动强度。
