1. 磁链观测器概述与项目背景
磁链观测器在电机控制领域扮演着关键角色，特别是在无传感器控制系统中。它通过测量电机电流和电压等可观测量，估算出难以直接测量的磁链状态。我在最近的一个无刷直流电机控制项目中，深入研究了基于电压模型的磁链观测器实现方案。
这个项目的核心挑战在于实现零速闭环启动——这是传统无传感器控制中最棘手的环节之一。传统反电动势法在低速时效果不佳，而磁链观测器通过建立电机数学模型，即使在零速附近也能提供相对准确的转子位置信息。我选择STM32F407作为主控芯片，主要看中其Cortex-M4内核的浮点运算能力和丰富的外设资源，非常适合实时性要求高的电机控制应用。
2. 仿真模型搭建与验证
2.1 Simulink建模环境配置
使用MATLAB 2018b的Simulink环境搭建仿真模型。建议在开始前先安装Simulink Electrical库，它提供了现成的电机模型和电力电子组件。我的建模流程如下：
- 创建新模型并设置求解器为ode23tb（适用于电力电子系统的变步长求解器）
- 设置固定步长为50μs（对应实际控制系统的20kHz PWM频率）
- 配置电机参数：额定电压24V，极对数4，定子电阻0.2Ω，电感0.5mH
注意：仿真步长应与实际控制周期一致，否则仿真结果无法准确反映实际系统行为。
2.2 磁链观测器核心模块实现
电压模型磁链观测器的核心方程：
code复制ψ_α = ∫(V_α - R*i_α)dt
ψ_β = ∫(V_β - R*i_β)dt
在Simulink中的具体实现：
- 使用"Continuous"库中的Integrator模块实现积分运算
- 添加"Product"和"Sum"模块完成电压降补偿计算
- 通过"Memory"模块引入一周期延迟，实现离散化处理
- 使用"Clamp"模块限制积分器输出，防止windup问题
2.3 仿真结果分析与调优
通过阶跃响应测试发现两个关键问题：
- 纯积分器存在直流偏置累积问题
- 解决方案：采用低通滤波器替代纯积分器，截止频率设为10Hz
- 低速时观测误差较大
- 调整方案：引入自适应补偿增益，与转速成正比
最终仿真结果显示，在0-1000rpm范围内，位置观测误差<5°，满足闭环控制要求。
3. STM32硬件实现详解
3.1 硬件平台配置
使用STM32F407VGT6最小系统板，关键外设配置：
- PWM生成：TIM1通道1/2/3，中心对齐模式，20kHz
- ADC采样：规则组同时采样三相电流，触发源为PWM中点
- 正交编码器接口：TIM2用于验证观测结果
c复制// PWM初始化代码片段
TIM_OCInitTypeDef oc;
oc.TIM_OCMode = TIM_OCMode_PWM1;
oc.TIM_Pulse = 0;
oc.TIM_OutputState = TIM_OutputState_Enable;
TIM_OC1Init(TIM1, &oc);
TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);
TIM_ARRPreloadConfig(TIM1, ENABLE);
TIM_CtrlPWMOutputs(TIM1, ENABLE);
3.2 磁链观测器算法实现
参考VESC项目中的实现思路，但做了以下改进：
- 采用Q格式定点数运算（Q15）提升计算效率
- 增加启动时的初始磁链预判
- 添加观测值平滑滤波
核心算法代码结构：
c复制typedef struct {
q15_t alpha; // α轴磁链
q15_t beta; // β轴磁链
q15_t angle; // 估算角度
} FluxObserver;
void UpdateFluxObserver(FluxObserver* obs, q15_t u_alpha, q15_t u_beta,
q15_t i_alpha, q15_t i_beta) {
// 电压降补偿
q15_t comp_alpha = __QSUB(u_alpha, __SMULBB(R, i_alpha));
q15_t comp_beta = __QSUB(u_beta, __SMULBB(R, i_beta));
// 积分运算（实际采用一阶近似）
obs->alpha = __QADD(obs->alpha, __SMULBB(Ts, comp_alpha));
obs->beta = __QADD(obs->beta, __SMULBB(Ts, comp_beta));
// 角度计算
obs->angle = atan2_q15(obs->beta, obs->alpha);
}
3.3 零速启动策略
实现零速启动的关键步骤：
- 预定位阶段：施加固定矢量使转子对齐
- 开环加速阶段：逐步提高电压频率
- 观测器切入条件：当估算转速>50rpm时切换闭环
c复制void StartupHandler(void) {
static uint8_t stage = 0;
switch(stage) {
case 0: // 预定位
SetPwmDuty(0, 0.2, 0);
if(++timer > 100) stage = 1;
break;
case 1: // 开环加速
openloop_angle += openloop_speed;
SetPwmVector(openloop_angle, 0.3);
if(estimated_speed > 50) stage = 2;
break;
case 2: // 闭环运行
RunClosedLoop();
break;
}
}
4. 实际调试经验与问题排查
4.1 常见问题速查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 启动抖动 | 预定位时间不足 | 延长预定位至200ms |
| 低速振荡 | 积分器饱和 | 增加泄放系数或改用LPF |
| 高速失步 | 观测延迟过大 | 优化代码减少计算延迟 |
4.2 关键调试技巧
-
观测器增益调节：
- 先调大增益使系统产生轻微振荡
- 然后逐步减小至振荡消失
- 最终取临界值的70%作为稳定增益
-
实时监测技巧：
c复制// 通过DMA将关键变量映射到数组 __attribute__((section(".dma_buffer"))) int16_t debug_data[10] = { actual_angle, estimated_angle, i_alpha, i_beta };通过J-Scope等工具实时绘制曲线，直观分析系统动态。
-
抗饱和处理：
在积分器实现中加入泄放系数：c复制obs->alpha = __QADD(__SMULBB(1-K, obs->alpha), __SMULBB(Ts, comp_alpha));K值通常取0.01-0.1，过大影响观测精度。

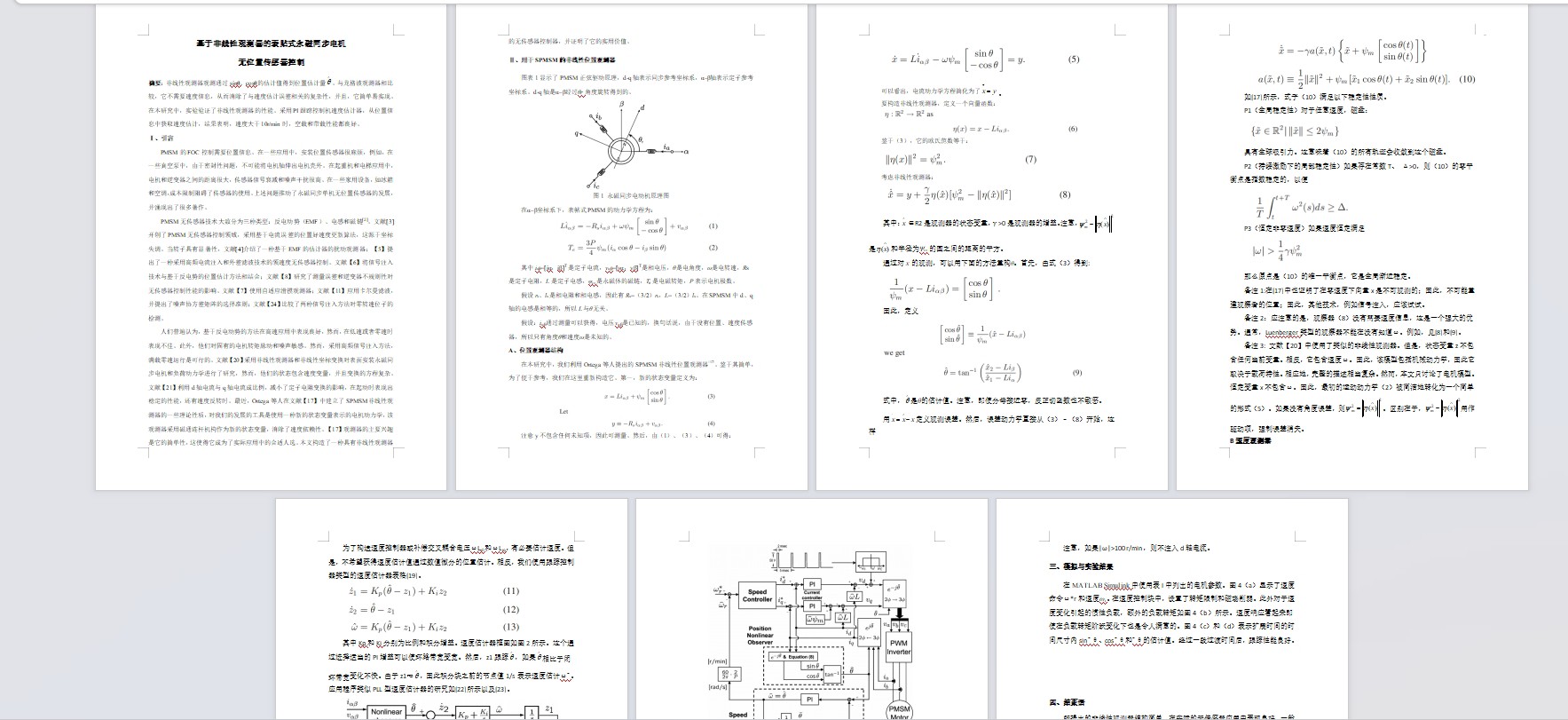

5. 参考文档关键点解析
翻译的英文文献《Advanced Flux Observer for PMSM Sensorless Control》中几个重要结论：
-
带宽选择原则：
- 观测器带宽应比控制系统带宽高5-10倍
- 但不超过开关频率的1/10
-
稳定性判据：
math复制K < 2*R/L其中K为观测器增益，R为定子电阻，L为电感
-
低速改进方案：
- 注入高频信号法
- 电流微分观测法
- 模型参考自适应法
我在实际项目中采用了电流微分法作为低速补偿，实测可在100rpm以下保持稳定运行。
6. 性能优化建议
-
计算效率提升：
- 使用STM32硬件FPU加速浮点运算
- 将三角函数查表化
c复制// 预计算sin/cos表 const q15_t sin_table[360] = {...}; -
内存优化：
- 将观测器结构体定义到CCM RAM
- 使用DMA完成ADC采样
-
实时性保证：
- 将关键中断设为最高优先级
- 控制循环执行时间<40μs（对应20kHz）
经过上述优化，整个观测器算法仅占用约15%的CPU资源，为其他控制算法留出充足余量。
