研华4055模块波特率修改与工业通信配置实战

Zhaoyang Wang

1. 研华4055模块波特率修改实战指南

在工业自动化控制系统中，研华ADAM-4055模块因其稳定可靠的性能被广泛应用于各类数据采集场景。作为一名长期从事工业控制系统集成的工程师，我经常需要根据现场设备的不同通信需求调整模块的波特率参数。今天我就来详细分享4055模块波特率修改的完整流程和实战技巧。

与常见的4117模块不同，4055模块的波特率设置需要特定的初始化操作。很多工程师第一次接触时会发现波特率选项呈灰色不可选状态（如图1所示），这其实是模块的一种安全保护机制。本文将手把手教你如何突破这个限制，并确保修改后的参数正确生效。

提示：所有操作前请确保模块供电稳定，建议使用实验室电源或可靠的工业电源，避免因电压波动导致配置失败。

2. 硬件初始化操作详解

2.1 初始化原理剖析

研华4055模块采用了一种独特的软硬件结合初始化方式。模块板载的INIT*引脚（标记为"初始化"）实际上是整个配置系统的硬件钥匙。当该引脚与GND短接时，会触发模块的底层Bootloader程序，使系统进入可配置状态。这种设计既保证了日常使用时的参数安全，又为工程师提供了必要的配置灵活性。

2.2 具体操作步骤

  1. 断电准备：首先完全断开模块的电源供应，这是安全操作的基本要求。我遇到过不少案例，工程师在带电状态下操作导致模块损坏。

  2. 短接操作：使用杜邦线或焊接飞线，将模块的INIT引脚（通常标记为"INIT"或"INIT"）与任意GND引脚可靠连接。建议使用万用表导通档确认短接良好，避免接触不良导致初始化失败。

  3. 重新上电：保持短接状态接通电源，此时模块的STATUS指示灯会呈现特殊的闪烁模式（通常是慢闪两次后快闪一次），这表示已成功进入初始化模式。如果指示灯无反应，请立即断电检查连接。

  4. 拆除短接：在软件配置完成后（下一步骤），必须先断电再拆除短接线，这个顺序绝对不能错。我曾在某钢厂项目中发现，有工程师热插拔短接线导致EEPROM数据损坏。

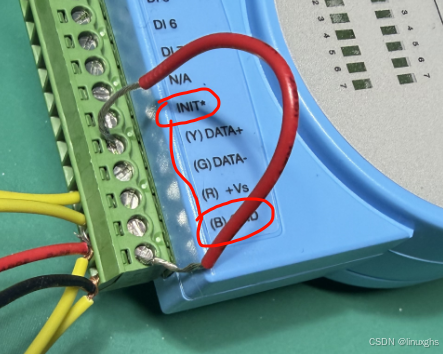

初始化状态示意图

3. 软件配置全流程

3.1 配置工具选择

研华官方提供的ADAM-5000Utility是最可靠的配置工具，最新版本可在官网下载。与4117模块不同，4055必须使用软件方式配置，没有物理拨码开关。以下是详细操作流程：

  1. 连接模块到PC的COM口（建议使用USB转485转换器）
  2. 打开设备管理器确认COM口号（如COM3）
  3. 启动ADAM-5000Utility选择对应COM口

3.2 波特率修改步骤

  1. 模块搜索：在软件界面右键点击对应串口，选择"搜索模块"。此时模块地址会显示为"*"，这是初始化模式的典型特征。

  2. 参数选择：在下拉菜单中会看到完整的波特率选项（4800/9600/19200/38400/57600/115200）。根据现场设备需求选择，比如与PLC通信常用19200。

  3. 参数应用：点击右侧的"应用"按钮（图标为向下箭头），此时会显示进度条。必须等待进度条100%完成，期间切勿断电或关闭软件。

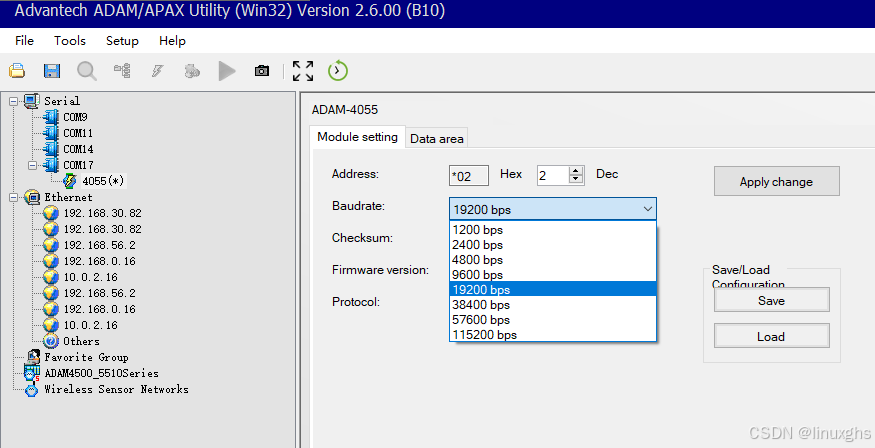

波特率修改界面

关键细节：进度条走完后，软件会提示"Write Success"，但此时参数还未真正生效！必须执行完整的断电重启流程。

4. 验证与故障排查

4.1 标准验证流程

  1. 完全断电（包括拆除所有接线）
  2. 移除INIT*与GND的短接线
  3. 重新上电等待30秒初始化
  4. 在软件中将串口波特率改为新值（如19200）
  5. 重新搜索模块，确认地址和波特率显示正确

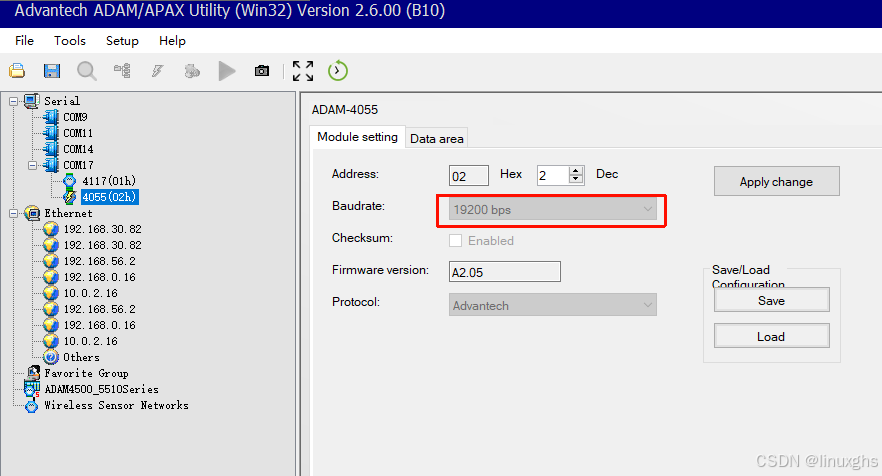

验证成功界面

4.2 常见问题解决方案

问题1：搜索不到模块

  • 检查接线：A/B线是否反接
  • 确认终端电阻：长距离通信需启用120Ω终端电阻
  • 验证电源：测量端子电压应在10-30VDC之间

问题2：参数无法保存

  • 检查初始化流程：必须确保INIT*可靠短接
  • 确认软件版本：建议使用v2.3.8以上版本
  • 尝试恢复出厂设置：长按模块RESET键10秒

问题3：通信不稳定

  • 降低波特率测试：高波特率对线路质量敏感
  • 检查接地：确保所有设备共地良好
  • 使用示波器检测信号质量：波形畸变需加中继

5. 工程实践心得

经过数十个工业现场的实际验证，我总结出以下经验要点：

  1. 参数一致性：修改波特率后，必须同步调整所有相关设备的通信参数。某次在电厂项目中，就因为HMI界面未同步修改导致三天无法通信。

  2. 文档记录：建议在模块上粘贴标签注明波特率和日期。我们团队采用颜色标签系统：红色-4800、蓝色-9600、绿色-19200等。

  3. 备用配置：使用软件的"导出配置"功能保存参数文件。有次模块意外损坏，我们5分钟就恢复了全部参数。

  4. 现场干扰处理：在钢铁厂等强干扰环境，建议：

    • 采用屏蔽双绞线
    • 波特率不超过19200
    • 增加磁环滤波

对于需要频繁修改参数的研发场景，可以制作一个带开关的初始化短接器，这样就不需要每次都拆接线。具体做法是将微型拨码开关焊接在INIT*和GND之间，既方便又安全。

最后提醒，虽然4055和4117模块都支持19200波特率，但在同一RS485总线上混用时，务必确保所有模块的波特率一致。我们曾遇到过一个总线上4117模块工作正常而4055模块不响应的情况，最终发现是某个4055模块的波特率被误设为9600导致的。
