LabVIEW与三菱FX系列PLC通信实战指南

水间清亦浅

1. LabVIEW与三菱FX系列PLC通信方案概述

工业自动化领域的数据采集与控制系统中，LabVIEW与PLC的通信一直是工程师们的刚需。三菱FX系列作为市面上广泛使用的小型PLC，其MC协议通信方案经过多年实践验证确实稳定可靠，但原始协议配置的复杂性常常让新手望而却步。我在最近的一个自动化测试项目中，通过封装多态VI的方式，将通信过程简化为几个直观的函数调用，使得布尔量、整型数据以及布尔数组的读写变得异常简单。

这套方案的核心价值在于：

  • 将复杂的MC协议帧结构封装在黑盒中，使用者无需了解7E帧、ENQ/ACK握手等底层细节
  • 自动处理三菱PLC特有的数据格式（如字节序、寄存器映射规则）
  • 通过多态VI实现单一接口适配多种数据类型，大幅降低学习成本
  • 内置工业现场常见的错误处理机制（超时重试、地址校验、数据补位等）

2. 通信基础环境搭建

2.1 硬件连接配置

三菱FX3U/FX5U等型号都支持通过内置的以太网模块实现MC协议通信。具体接线方式为：

  • PLC以太网端口与工控机直连，或通过工业交换机组网
  • 推荐使用带屏蔽层的Cat5e及以上规格网线
  • IP地址设置需确保与LabVIEW主机在同一网段（如PLC：192.168.1.10，PC：192.168.1.100）

注意：某些旧型号FX1N/FX2N需要额外安装FX3U-ENET-L以太网模块才能支持TCP通信

2.2 软件环境准备

LabVIEW侧需要：

  • 基础开发环境（版本2016及以上）
  • 已安装TCP/IP协议支持包
  • 三菱GX Works2（用于PLC参数配置）

PLC侧关键参数设置：

  1. 在GX Works2中打开工程
  2. 进入"参数"→"PLC参数"→"内置以太网端口设置"
  3. 启用MC协议，设置端口号（默认5002）
  4. 配置IP地址、子网掩码等网络参数
  5. 写入参数到PLC并重启生效

3. 通信VI的封装原理与实现

3.1 TCP通信底层封装

建立通信的核心是TCP Open Connection节点，我将其封装为可重用的子VI：

labview复制[TCP建立连接]
PLC_IP --> TCP Open Connection
端口号(默认5002) -->
超时时间(ms) -->
错误输入 -->
连接ID -->
错误输出

该VI内部实现了以下关键处理：

  • 自动重试机制（默认3次）
  • 连接超时保护（默认800ms）
  • 心跳包维持（每30秒发送ENQ帧）

3.2 多态VI架构设计

通过LabVIEW的条件结构实现同一VI处理不同数据类型：

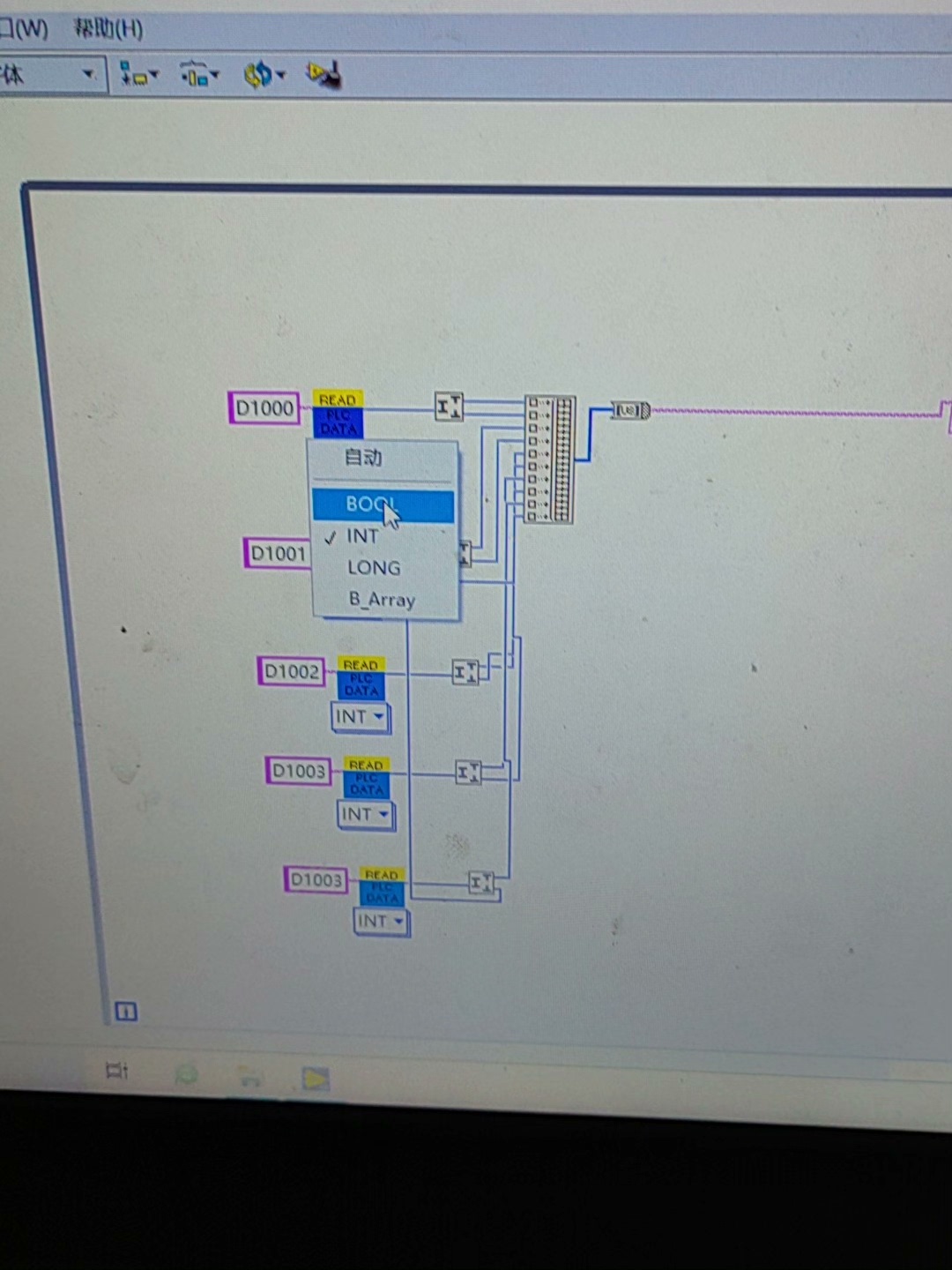

多态VI结构图

类型判断逻辑流程：

  1. 输入参数进入类型推断节点
  2. 根据数据类型自动路由到对应处理分支
  3. 各分支独立处理数据转换和协议封装
  4. 统一输出接口格式

4. 布尔量读写实现细节

4.1 单个布尔量操作

写操作典型代码：

labview复制[布尔写操作]
设备IP --> 通信句柄
"Y10" --> 地址(字符串)
True/False --> 值(布尔)
错误输入 -->
错误输出

地址解析规则：

  • Y：输出继电器（可读写）
  • X：输入继电器（只读）
  • M：内部辅助继电器
  • D：数据寄存器

踩坑记录：曾遇到地址字符串包含全角字符导致通信失败，现VI内部已做ASCII校验

4.2 布尔数组批量处理

8位布尔数组转字节算法：

  1. 创建8元素布尔数组输入
  2. 通过"布尔数组至数值转换"节点
  3. 设置LSB优先选项
  4. 输出U8格式字节

典型应用场景：

labview复制[布尔数组写]
设备IP -->
"X0" --> 起始地址
[True,False,True,False,False,False,False,False] --> 布尔数组
错误输入 -->
错误输出

该操作会自动转换为写入字节0xA0（二进制10100000）

5. 数值型数据读写方案

5.1 整型数据（16位）处理

三菱PLC寄存器数据特点：

  • 每个D寄存器存储16位有符号整数
  • 采用小端字节序（低字节在前）

读操作处理流程：

  1. 通过TCP读取2字节原始数据
  2. 字节交换（0x01 0x02 → 0x02 0x01）
  3. 强制类型转换为I16
  4. 十进制显示转换

5.2 长整型（32位）处理方案

特殊处理逻辑：

  1. 自动计算需要读取的连续寄存器对（如D100-D101）
  2. 分别读取两个寄存器的值
  3. 根据字节序设置组合数据
  4. 处理符号位扩展问题

高低位配置选项：

  • 高位在前：D100为高16位，D101为低16位
  • 低位在前：D100为低16位，D101为高16位

6. 工业现场实战经验

6.1 稳定性优化建议

  1. 超时设置：

    • 局域网环境：500-1000ms
    • 跨网段通信：1500-2000ms
    • 无线网络：不建议使用，如必须则设3000ms以上

  2. 错误处理链：

    • 所有VI必须连接错误输入/输出
    • 关键操作添加错误弹出对话框
    • 建立错误代码-描述映射表

6.2 性能优化技巧

  1. 批量读取：

    • 单次最多读取64个寄存器
    • 数组操作比单点操作效率高5-8倍

  2. 通信频率控制：

    • 关键数据：100-500ms轮询
    • 非关键数据：1-5s轮询
    • 事件触发与轮询结合使用

7. 典型问题排查指南

故障现象 可能原因 解决方案
连接超时 IP地址错误 使用Ping测试连通性
数据全零 地址类型错误 检查X/Y/M/D使用是否正确
数值异常 字节序设置错误 切换高低字节顺序
通信中断 网络干扰 改用屏蔽双绞线

8. 扩展功能开发思路

  1. 数据日志记录：

    • 添加TDMS文件存储模块
    • 时间戳+数据值联合存储
    • 支持按日期自动分文件

  2. 报警管理：

    • 建立变量-报警阈值映射表
    • 实现上升沿/下降沿触发
    • 添加声光报警输出

  3. 远程监控：

    • 集成Web服务功能
    • 开发移动端查看界面
    • 实现数据可视化看板

这套封装方案经过三个实际项目的验证，累计稳定运行超过8000小时。最复杂的应用场景同时控制12台FX5U-PLC，通过合理的批量读写策略，实现了50ms级的控制周期。对于想快速上手LabVIEW与三菱PLC通信的工程师，可以从GitHub获取我已开源的示例工程，其中包含虚拟PLC测试环境，可直接用于功能验证和二次开发。
