PX4飞控DSHOT协议配置与电机调参指南

水间清亦浅

1. PX4飞控DSHOT协议配置全攻略

作为一名FPV穿越机玩家，我深知电机控制协议对飞行性能的重要性。传统PWM协议在响应速度和精度上已经无法满足现代穿越机的需求，而DSHOT协议凭借其数字信号传输特性，成为了高性能飞控的首选。今天我就来详细讲解如何在PX4飞控上配置DSHOT协议，包括电机调参界面开启、协议设置、电机转向调节等关键操作。

2. 电机调参界面开启与基础设置

2.1 启用电机控制分配系统

在PX4飞控中，要调出电机调参界面，首先需要启用系统控制分配功能。这个步骤很多新手容易忽略，导致后续配置无法进行。具体操作如下：

  1. 连接QGroundControl地面站
  2. 进入"参数"界面
  3. 搜索"SYS_CTRL_ALLOC"参数
  4. 将其值设置为"Enabled"(1)

这个参数启用后，PX4会使用更新的控制分配架构，允许我们直接通过地面站对电机进行调试。启用后建议重启飞控以使更改生效。

注意：某些老版本固件可能没有这个参数，此时需要升级到较新的PX4固件版本。我推荐使用v1.13或更新版本，这些版本对DSHOT的支持最为完善。

2.2 访问电机调试界面

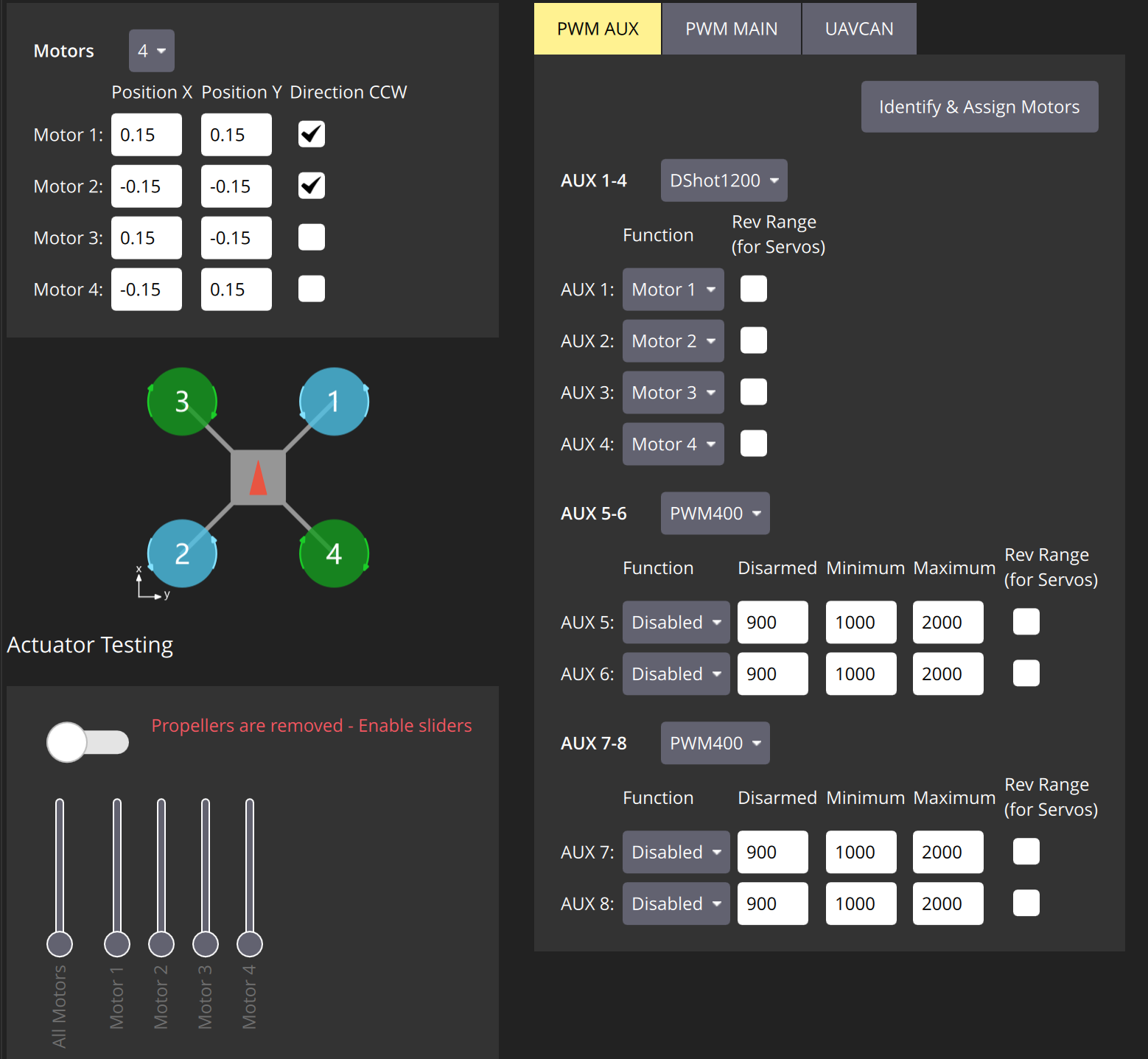

参数设置完成后，在QGroundControl的"Vehicle Setup"菜单中会出现新的"Motors"选项。点击进入后，你会看到如下图所示的电机调试界面：

电机调试界面

这个界面是配置电机各项参数的核心区域，后续的DSHOT协议设置、电机转向调整等操作都将在这里完成。

3. DSHOT协议详解与配置

3.1 DSHOT协议选择与设置

DSHOT是Digital SHOT的缩写，相比传统的PWM信号，它具有以下优势：

  • 数字信号抗干扰能力强
  • 无需校准电调
  • 支持双向通信(DSHOT600及以上)
  • 响应速度更快

在PX4中配置DSHOT协议需要设置两个关键参数：

  1. DSHOT_CONFIG：这个参数决定使用哪种DSHOT协议
    • DSHOT150：150kbps，兼容性最好
    • DSHOT300：300kbps，平衡性能与兼容性
    • DSHOT600：600kbps，高性能选择
    • DSHOT1200：1200kbps，最高性能(需要硬件支持)

建议根据你的电调规格选择最高支持的协议。我的经验是，现代电调基本都支持DSHOT600，高端电调支持DSHOT1200。

  1. SYS_USE_IO：这个参数需要设置为0，以禁用I/O板的PWM输出，确保FMU直接控制电调。

3.2 协议选择实战建议

在实际操作中，我建议按照以下步骤进行：

  1. 首先确认你的电调支持的DSHOT协议版本(查阅电调说明书)
  2. 在QGC参数列表中搜索"DSHOT_CONFIG"
  3. 设置为电调支持的最高版本(如DSHOT600)
  4. 搜索"SYS_USE_IO"并设置为0
  5. 保存参数并重启飞控

重要提示：如果设置后电机无反应，可能是协议不兼容，可以逐步降低DSHOT版本测试。我遇到过某些电调标称支持DSHOT600但实际上只能稳定工作在DSHOT300的情况。

4. 电机转向检测与调整

4.1 确定电机编号

使用DSHOT协议后，电机编号可能与PX4默认通道顺序不同，因为DSHOT使用电调自身的ID。确定电机编号的方法如下：

  1. 在QGC中点击左上角菜单图标
  2. 选择"Analyze Tools" → "MavLink Console"
  3. 在控制台中输入以下命令测试电机：
bash复制dshot beep1 -m 1

这个命令会让1号电机发出蜂鸣声。依次测试1-4号电机(或更多，取决于你的机型)，确认每个电机对应的实际位置。

4.2 电机转向调整

穿越机需要相邻电机转向相反以抵消扭矩。调整转向的命令如下：

反转1号电机转向：

bash复制dshot reverse -m 1
dshot save -m 1

恢复默认转向：

bash复制dshot normal -m 1
dshot save -m 1

查看电机信息(包括当前转向)：

bash复制dshot esc_info -m 1

电机转向设置界面

实操技巧：我习惯先用"dshot beep1"确认所有电机编号，然后在纸上画出电机位置和应有的转向，最后再逐个设置。这样可以避免混淆。

5. 常见问题与高级设置

5.1 DSHOT配置常见问题排查

在实际使用中，你可能会遇到以下问题：

  1. 电机无反应：

    • 检查DSHOT_CONFIG是否设置正确
    • 确认SYS_USE_IO=0
    • 尝试降低DSHOT版本
    • 检查电调与飞控的接线是否正确

  2. 电机转向无法保存：

    • 确保使用了"dshot save"命令
    • 某些电调需要在短时间内完成设置和保存
    • 尝试重新上电看设置是否持久化

  3. 电机响应迟缓：

    • 检查是否误用了低速DSHOT协议
    • 确认飞控CPU负载不高
    • 检查电源供电是否充足

5.2 高级DSHOT功能

除了基本配置，DSHOT还支持一些高级功能：

  1. 遥测反馈：

    • 需要电调支持(如BLHeli_32)
    • 可以获取电机转速、温度等信息
    • 在QGC参数中启用DSHOT_TEL_CFG

  2. 双向DSHOT：

    • DSHOT600/1200支持
    • 实现更精确的转速控制
    • 需要设置DSHOT_BIDIR参数

  3. 电机保护：

    • 设置DSHOT_3D_ENABLE可实现刹车功能
    • 配置DSHOT_MIN控制最低油门值

6. 实际飞行测试与微调

完成所有设置后，建议进行以下测试：

  1. 地面测试：

    • 卸下螺旋桨
    • 在QGC电机测试界面逐步增加油门
    • 观察所有电机是否按预期转向和响应

  2. 悬停测试：

    • 安装螺旋桨
    • 在开阔场地进行短暂悬停
    • 检查飞机是否有异常振动或偏航倾向

  3. 飞行特性微调：

    • 如果发现偏航，重新检查电机转向
    • 响应迟钝可尝试提高DSHOT协议版本
    • 振动问题可能需要调整滤波参数

我在实际配置中发现，使用DSHOT600配合BLHeli_32电调的组合，在7寸长航时穿越机上能获得最佳平衡。而对于5寸竞速机，DSHOT1200带来的响应速度提升则更为明显。
