有源功率解耦技术(APD)在电力电子系统中的应用与实现

1. 有源功率解耦（APD）技术概述

在电力电子系统中，功率波动和纹波问题一直是工程师们需要解决的核心挑战。作为一名从事电源设计十余年的工程师，我见证了大容量电解电容从"标配"到逐渐被有源功率解耦技术替代的过程。APD技术通过创新的控制策略和电路设计，实现了用更小的电容容量达到更好的纹波抑制效果。

传统方案中，我们习惯在直流母线并联大容量电解电容（通常是几百到几千微法）来吸收功率波动。这种方法虽然简单直接，但带来的体积、成本和可靠性问题日益突出。特别是在消费电子领域，设备小型化趋势使得电路板空间变得极其珍贵。我曾在某款智能家居电源模块设计中，仅电解电容就占据了30%的PCB面积，这促使我开始深入研究APD技术。

APD的核心价值在于它打破了"电容越大滤波效果越好"的传统认知。通过实时监测功率波动并主动控制补偿电流，可以用小一个数量级的电容（通常只需几十纳法到几微法）实现相同甚至更好的纹波抑制效果。这种技术特别适合对体积敏感的应用场景，如USB PD快充、LED驱动电源等。

2. 纹波产生机理与抑制原理

2.1 纹波产生的本质原因

在单相AC-DC变换器中，输入功率呈现100Hz（对于50Hz电网）的脉动特性。以常见的全桥整流电路为例，即使经过整流滤波，直流侧功率仍会保留两倍工频的波动分量。这种波动直接导致直流母线电压出现纹波，其幅值可由以下公式估算：

ΔV = (P_pk - P_avg) / (2πfC)

其中P_pk为峰值功率，P_avg为平均功率，f为纹波频率，C为滤波电容容值。当使用传统大电容方案时，为了将纹波控制在允许范围内（如±5%），往往需要选择超大容量的电解电容。

2.2 有源解耦的工作原理

APD技术的关键创新在于将被动滤波转变为主动补偿。系统通过实时检测功率差值（P_in - P_out），控制一个辅助电路（通常是Buck-Boost或Flyback拓扑）产生精确的补偿电流。这个补偿电流与纹波电流相位相反，从而在数学上实现：

i_comp(t) = -i_ripple(t)

在实际电路实现中，通常会采用电流模式控制策略。以数字控制为例，控制流程包括：

1. 采样直流母线电压V_dc
2. 计算电压误差ΔV = V_ref - V_dc
3. 通过PI调节器生成电流指令I_ref
4. 采用PWM调制驱动开关管

重要提示：补偿电路的响应速度必须显著高于纹波频率，通常要求带宽至少达到纹波频率的5-10倍。对于100Hz纹波，控制环路带宽应设计在500Hz以上。

3. 典型APD电路实现方案

3.1 半桥式APD电路

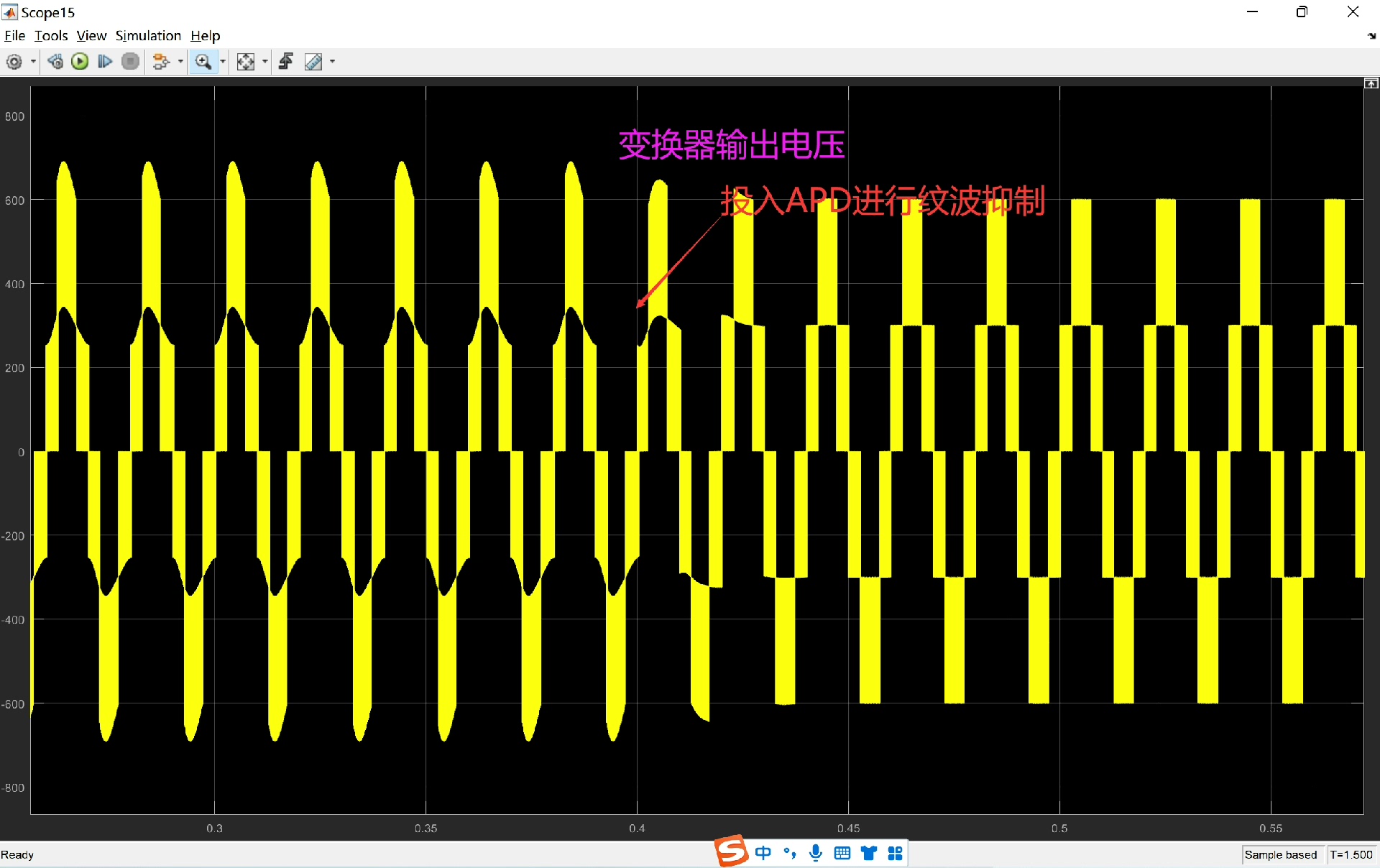

半桥结构是最常见的APD实现方式之一，其典型电路如图1所示。该方案使用两个开关管（通常为MOSFET）和一个小容量薄膜电容（1-10μF）构成能量缓冲通道。工作时，两个开关管互补导通，通过调节占空比来控制电容的充放电电流。

这种方案的优点在于：

• 电路结构简单，成本较低
• 可实现双向能量流动
• 控制策略相对成熟

我在某工业电源项目中实测数据显示，采用2.2μF的CBB电容配合半桥APD，可将300V直流母线的纹波从±15V降低到±1.5V，效果媲美使用470μF电解电容的传统方案。

3.2 三电平APD方案

对于高压应用（如光伏逆变器的DC-link），三电平APD方案表现出更好的性能。该方案通过增加开关管和电容数量，实现了：

• 开关器件电压应力减半
• 输出纹波电流更小
• EMI特性改善

其实施难点在于：

1. 需要更复杂的驱动电路
2. 电容电压平衡控制
3. 死区时间优化

下表对比了不同APD方案的性能指标：

4. 控制算法实现细节

4.1 基于瞬时功率理论的控制

最常用的控制策略是基于pq理论的瞬时功率计算。算法实现步骤如下：

1. 采集交流侧电压v_ac和电流i_ac
2. 计算瞬时功率p(t)=v_ac×i_ac
3. 通过低通滤波器提取直流分量P_dc
4. 计算波动功率p~ = p(t) - P_dc
5. 生成补偿电流指令i_comp* = p~ / V_dc

在数字控制器（如DSP）中实现时，需要注意：

• 采样同步问题（建议采用过零检测触发采样）
• 滤波器设计（二阶Butterworth滤波器截止频率通常设为20Hz）
• 抗混叠处理（前置RC滤波器截止频率应≤1/2采样频率）

4.2 预测控制算法进阶

对于高性能应用，模型预测控制（MPC）展现出优势。其核心是通过建立系统模型，预测未来几个开关周期内的行为，并选择最优开关组合。实现流程：

python复制# 简化的MPC算法伪代码
def mpc_control(current_state, reference):
    candidates = generate_switching_sequences()  # 生成可能的开关序列
    costs = []
    for seq in candidates:
        predicted = model.predict(current_state, seq)  # 预测状态
        cost = calculate_cost(predicted, reference)    # 计算代价函数
        costs.append(cost)
    optimal_idx = np.argmin(costs)  # 选择最优序列
    return candidates[optimal_idx][0]  # 返回第一个控制量

实际工程中需要权衡预测步长和计算复杂度。通常3-5步预测能在TI C2000系列DSP上实现10kHz级别的控制频率。

5. 关键设计考量与调试技巧

5.1 电容选型原则

虽然APD大幅降低了电容容值要求，但电容的品质直接影响系统性能。建议：

1. 优先选择薄膜电容（如MKP、CBB系列）

   • 低ESR（<10mΩ）
   • 高耐纹波电流能力
   • 温度特性稳定

2. 避免使用电解电容

   • ESR随温度变化大
   • 寿命较短（特别是高温环境下）

3. 容值计算经验公式：
   C_min = (P_max - P_min) / (4πf·ΔV_max·V_dc)

其中ΔV_max为允许的最大电压波动。

5.2 常见问题排查指南

在实际调试中，工程师常遇到以下问题：

问题1：补偿效果不理想

• 检查电流采样相位是否准确
• 验证控制环路带宽（应≥5倍纹波频率）
• 确认PWM死区时间设置合理（通常100-200ns）

问题2：系统振荡

• 降低PI调节器的比例增益
• 增加电流环阻尼（可加入微分项）
• 检查布局，缩短功率回路（特别是栅极驱动路径）

问题3：效率偏低

• 优化开关管选型（关注Qg和Coss参数）
• 调整开关频率（通常20-100kHz最佳）
• 改进散热设计（MOSFET温升应<40℃）

6. 工程应用实例分析

6.1 智能照明驱动案例

在某LED路灯驱动项目中，我们采用APD技术实现了：

• 电容体积减少80%（从2×1000μF电解电容变为1μF薄膜电容）
• 系统效率提升3%（从89%到92%）
• MTBF预计提高5倍（电解电容是传统方案的薄弱环节）

关键设计参数：

• 输出功率：150W
• 开关频率：65kHz
• 控制芯片：TI UCC28064
• 补偿电容：1μF/630V MKP

6.2 电动汽车OBC应用

车载充电器(OBC)对体积和可靠性要求极高。某6.6kW OBC设计采用APD后：

• 省去了3个450V/680μF电解电容
• 功率密度提升到3.2W/cm³
• 通过ISO 16750-2电压波动测试

特殊考虑因素：

• 宽输入电压范围（90-264VAC）
• 高环境温度要求（-40℃~105℃）
• 严格的EMC标准（CISPR 25 Class 5）

7. 未来技术发展方向

从近年来的研究趋势看，APD技术正在向以下方向发展：

1. 宽禁带器件应用

   • SiC MOSFET可工作在高频(>200kHz)
   • GaN器件实现更高功率密度

2. 集成化解决方案

   • 将APD功能集成到PFC控制器中
   • 智能功率模块(IPM)内置解耦电路

3. 人工智能辅助优化

   • 机器学习算法自动整定参数
   • 数字孪生技术实现预测性维护

在实际工程中采用APD技术时，建议从小功率应用开始积累经验。我的体会是，成功的APD设计需要平衡控制算法复杂度与实现成本，同时要特别关注环路稳定性问题。对于刚接触APD的工程师，可以先从成熟的参考设计入手，逐步理解其工作原理后再进行自主创新。
