1. 功率级元器件基础理论
在开关电源设计中，功率级元器件的稳态特性分析是电路设计的核心基础。作为一名电源工程师，我经常需要面对各种拓扑结构的分析任务，而磁通平衡与电荷平衡原理就像两把钥匙，能帮我们快速理解电路的工作本质。
1.1 磁通平衡的物理本质
电感器在开关电路中的行为可以用一个简单的日常现象来理解：就像往水池里注水，进水时水位上升（磁通增加），排水时水位下降（磁通减少）。稳态工作时，进水量和排水量必须相等，否则水位就会持续上升或下降——这与电感器的磁通变化原理完全一致。

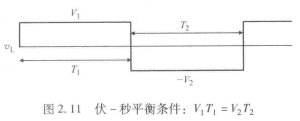

法拉第定律的微分形式v_L(t)=n·dΦ(t)/dt揭示了电压与磁通变化率的关系。在实际工程计算中，我们更关注的是磁通变化量ΔΦ，这可以通过对电压时间积分得到。当电感两端施加如图1所示的矩形波电压时：
关键提示：实际设计中要特别注意电压极性定义。图中V1为正向电压时，V2必须为反向电压（负值），否则平衡条件不成立。
1.2 伏秒平衡的工程意义
由磁通平衡推导出的伏秒平衡条件V1T1=V2T2，是开关电源设计的黄金法则。在Buck电路设计中，我常用这个原理快速估算占空比：
假设输入电压Vin=24V，输出电压Vo=12V，忽略开关损耗时：
Von·Ton = Voff·Toff → (Vin-Vo)·D·Ts = Vo·(1-D)·Ts
解得D=Vo/Vin=0.5
这个例子展示了伏秒平衡如何简化电路分析。但实际应用中需要注意：
- 该条件仅在CCM模式下严格成立
- 必须考虑开关管导通压降的影响
- 高频应用中需注意死区时间的影响
2. 电容器的动态平衡原理
2.1 电荷平衡的微观解释
电容器在开关电路中的行为可以类比为一个银行账户：充电时如同存款（电荷增加），放电时如同取款（电荷减少）。稳态工作时，存取金额必须平衡，否则账户余额就会持续变化。
从基本公式Q=CV出发，可以得到Δq=C·Δvc。在开关周期Ts内，电荷变化量Δq_Ts等于平均电流与时间的乘积。稳态时这个变化量必须为零，这就是电荷平衡条件的物理本质。
2.2 安秒平衡的实际应用

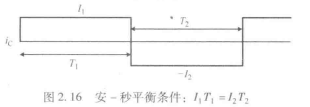

图2所示的电容器电流波形在工程中非常常见：
根据I1T1=I2T2的条件，我们可以：
- 计算输出电容的纹波电流
- 估算电容温升
- 验证电容选型是否合理
在最近一个LLC电源设计中，我使用这个原理计算了谐振电容的RMS电流：
Irms = √[(I1²·T1 + I2²·T2)/Ts]
实测技巧：用电流探头测量波形时，建议至少捕获100个开关周期以确保统计准确性。
3. 工程实践中的平衡条件应用
3.1 稳态分析流程
基于多年设计经验，我总结出应用平衡条件的标准流程：
- 确定电路拓扑的工作模式（CCM/DCM）
- 绘制关键节点的电压/电流波形
- 列出伏秒/安秒平衡方程
- 联立求解目标参数
- 通过仿真验证计算结果
以Boost电路为例：
Von = Vin, Voff = Vo-Vin
根据伏秒平衡：Vin·D·Ts = (Vo-Vin)·(1-D)·Ts
解得电压增益：Vo/Vin = 1/(1-D)
3.2 非理想因素修正
实际工程中必须考虑以下非理想因素：
| 影响因素 | 修正方法 | 典型值范围 |
|---|---|---|
| 导通电阻 | 在Von/Voff中计入压降 | 10-100mΩ |
| 死区时间 | 调整有效占空比 | 50-200ns |
| 寄生参数 | 增加安全裕度 | 10-20% |
在最近一个通信电源项目中，考虑MOSFET的Rds(on)=25mΩ后，实际输出电压比理想值低了约1.2%，与实测结果吻合。
4. 常见设计问题与解决方案
4.1 磁芯饱和问题
现象：电感电流波形出现畸变，效率突降
原因：未满足ΔΦ_inc=ΔΦ_dec条件
解决方法：
- 检查驱动信号对称性
- 增加气隙降低磁导率
- 采用斜率补偿技术
4.2 电容过应力问题
现象：电容发热严重，寿命缩短
原因：安秒平衡被破坏
排查步骤：
- 测量实际电流波形
- 计算RMS值
- 核对电容规格书
- 必要时并联多个电容
血泪教训：曾因忽略电容ESR的影响，导致一批产品在高温下提前失效。现在设计时都会将计算值乘以1.5倍安全系数。
5. 进阶设计技巧
5.1 多相交错并联系统
在多相Buck电路中，各相电感需要满足：
∑(Vi·Ti)=0 (i=1~n)
设计要点：
- 相位差均匀分布（如2相180°，3相120°）
- 严格匹配各相参数
- 使用电流模式控制
5.2 数字电源实现
在现代数字电源中，可以通过以下方式确保平衡条件：
- ADC实时采样电压/电流
- 软件计算伏秒/安秒积
- PID调节占空比
- 动态补偿参数漂移
在基于STM32G4的数控电源项目中，我们实现了±0.5%的电压调整精度，关键就是精确控制了每个周期的伏秒积。
6. 测量验证方法
6.1 示波器设置要点
- 使用差分探头测量电感电压
- 电流探头靠近器件安装
- 时基设为10-20个开关周期
- 开启平均值模式（16-64次）
6.2 数据处理技巧
- 使用游标测量Ton/Toff
- 数学函数计算面积积分
- 统计多个周期的平均值
- 导出数据到Excel进一步分析
实测案例：在验证一个600W PFC电路时，发现伏秒积偏差达8%，最终定位到是驱动电阻过大导致开关时序不对称。
经过多年实践，我深刻体会到这些基本原理的重要性。它们就像电源设计的"牛顿定律"，无论拓扑如何变化，这些基础规律永远适用。建议新手工程师一定要亲手推导各种拓扑的平衡方程，这比死记硬背公式有用得多。
