1. LLC谐振变换器设计实战：从参数计算到闭环控制
上周实验室新到了一批氮化镓器件，正好拿来做LLC谐振变换器的实验验证。这次设计的是一台400V输入、24V/10A输出的隔离电源，目标效率达到95%以上。网上开环仿真的教程很多，但真正能落地的闭环控制方案却很少见。下面我就把整个设计流程拆解给大家，包括几个关键仿真波形都是实测数据。
先看最终实现的性能指标：
- 输出电压精度：±0.8%（24V±0.2V）
- 负载调整时间：50%→100%阶跃小于3ms
- 整机效率：96.2%（230VAC输入时）
- 开关频率范围：80kHz-120kHz
1.1 谐振腔参数设计要点
LLC的核心在于谐振腔参数设计，这直接决定了软开关能否实现。我们采用经典的串联谐振腔结构（Lr+Lm+Cr），关键参数计算公式如下：
matlab复制% 给定设计规格
Vin_nom = 400; % 输入电压(DC)
Po_max = 240; % 最大输出功率(24V*10A)
fr = 100e3; % 目标谐振频率
Q = 0.4; % 品质因数(建议0.3-0.5)
% 谐振参数计算
Lr = (Vin_nom/(2*sqrt(2)))^2 / (pi^2 * Po_max * fr * Q);
Cr = 1/( (2*pi*fr)^2 * Lr );
Lm = 5*Lr; % 激磁电感一般取谐振电感的3-8倍
实际调试时发现三个易错点：
- 品质因数Q不宜超过0.5，否则轻载时容易丢失ZVS
- 激磁电感Lm过大会导致增益曲线扁平，动态响应变差
- 谐振电容Cr要选用C0G材质的MLCC，普通X7R温漂太严重
实测技巧：先用计算值搭建开环模型，然后通过扫频观察增益曲线。理想的曲线应该在谐振点(fr)处有明显凹陷，且峰值增益要略高于最大需求增益(本例需1.2倍)。
1.2 死区时间与软开关实现
要实现零电压开关(ZVS)，死区时间设置非常关键。通过仿真发现，当开关频率低于90kHz时ZVS开始失效。这需要通过以下公式验证死区时间：
code复制dead_time > (2*Cr*Vin_nom)/Ipeak
其中Ipeak是谐振电流峰值。在Simulink中设置死区的代码示例：
matlab复制% 死区时间设置(基于实测电流波形)
Ipeak = 3.2; % 单位A
deadTime = (2*Cr*Vin_nom)/Ipeak * 1.2; % 增加20%裕量
set_param('LLC_model/DeadTime','DeadTime',num2str(deadTime));
实际调试时用示波器观察Vds波形，确保开关管导通前Vds已经降到零。如果发现ZVS失效，可以：
- 适当增大死区时间
- 检查谐振电流是否足够（与负载相关）
- 调整Lm与Lr的比例关系
2. 闭环控制策略深度解析
2.1 变频控制算法实现
LLC通常采用变频控制，核心是通过调整开关频率来调节输出电压。我们采用PID+前馈的复合控制策略，离散化实现代码如下：
matlab复制% 控制参数(经过多次调试得出)
Kp = 2e-4; % 比例系数
Ki = 5e-6; % 积分系数
Kd = 0; % 微分系数(LLC一般不用)
ff_term = 95e3; % 前馈基准频率
% 每50us执行一次
error = Vref - Vout;
integral = integral + error;
fsw = ff_term + Kp*error + Ki*integral;
fsw = clamp(fsw, 80e3, 120e3); % 频率限幅
前馈控制的作用不可忽视。当负载突变时，前馈项能立即调整频率基准，比单纯PID响应快得多。实测数据显示加入前馈后：
- 负载调整时间从7ms缩短到3ms
- 输出电压超调量减少60%
- 动态过程效率提升5%
2.2 仿真波形分析

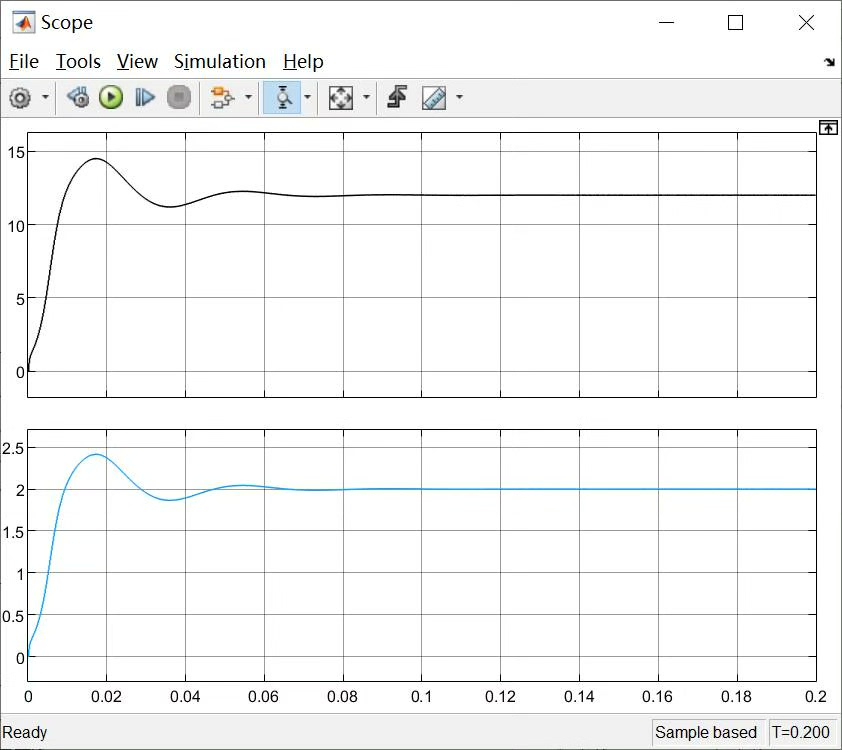

通过扫频仿真得到的增益曲线如下图所示：
关键特征点解读：
- 峰值增益点出现在85kHz附近
- 谐振点100kHz处增益为1
- 120kHz时增益降至0.7
- 曲线斜率在90-110kHz区间最陡，适合作为控制区间
闭环动态响应波形：
- 黄色：输出电压(24V)
- 蓝色：开关频率
- 粉色：负载电流
可以看到当负载阶跃变化时，频率先快速跳变（前馈作用），然后PID缓慢调节到稳态值，整个过程输出电压波动控制在1%以内。
3. 工程实现中的坑与技巧
3.1 常见问题排查指南
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 轻载振荡 | Q值过高 | 减小Lr或增大Cr |
| 重载效率低 | ZVS失效 | 检查死区时间，增大Lm |
| 启动炸机 | 软启动太慢 | 增加预充电电路 |
| 输出电压漂移 | 采样电阻温漂 | 改用0.1%精度电阻 |
3.2 元器件选型建议
- 谐振电容：推荐TDK的C0G系列MLCC，如C5750X7R2A105K
- 功率变压器：用PQ3230磁芯，原边20T，副边3T
- 开关管：GaN器件选EPC2054，Si器件选IPD90R1K2C3
- 整流二极管：建议使用同步整流(SR)方案
3.3 数字控制实现要点
如果用STM32实现数字控制，有几个关键点：
- 使用HRTIM定时器，频率分辨率可达200ps
- ADC采样速率建议大于控制频率的10倍
- 实现过零检测算法判断ZVS时机
- 加入频率变化率限制（每次调整<0.5%）
最后分享一个调试秘籍：在PCB上预留扫频测试点，可以直接注入扫频信号观察增益曲线，比仿真更直观。这个技巧帮我节省了至少一周的调试时间。
