1. LCS4110C加密芯片核心特性解析
在物联网设备爆发式增长的今天，数据安全已成为产品设计的首要考量。作为深耕嵌入式安全领域多年的工程师，我近期实测了凌科芯安的LCS4110C加密芯片，其性能表现和安全机制令人印象深刻。这款32位安全芯片完美平衡了性能、功耗与安全性三大核心指标，特别适合智能家居、工业控制等对实时性和安全性要求严苛的场景。
1.1 硬件架构设计亮点
LCS4110C采用32位安全CPU内核，主频最高25MHz的设计在当前同类型芯片中属于第一梯队。实测运行SHA-256算法时，完整运算周期仅需2.3ms，比常见的8位加密芯片快近20倍。这种性能优势在需要频繁进行加密验证的智能门锁、支付终端等设备上体现得尤为明显。
存储配置采用三级架构设计：
- 28KB程序存储区采用Nor Flash结构，支持XIP（就地执行）模式
- 4KB NVM数据区采用EEPROM模拟技术，擦写寿命达10万次
- 1.75KB SRAM分为三个独立区块，有效隔离不同安全等级的数据
重要提示：芯片采用小端模式存储，在与其他大端设备通信时需要特别注意字节序转换。我们在工业网关项目中就曾因忽略这一点导致校验失败，后来通过添加htonl/ntohl转换函数解决。
1.2 安全防护机制剖析
芯片的安全设计可谓"武装到牙齿"：
- 物理级防护：独特的金属屏蔽层设计，能有效抵抗探针攻击和侧信道分析。我们尝试用常规的SPA/DPA手段攻击，芯片立即触发了电压异常保护机制。
- 动态加密技术：内存数据采用AES-128实时加密，密钥每500ms动态更换一次。即使通过JTAG接口dump内存，得到的也只是密文数据。
- 双重随机源：硬件TRNG（真随机数发生器）配合基于时钟抖动的伪随机算法，通过NIST SP800-22测试套件的15项随机性检测。
在智能电表项目中，我们对比了多款加密芯片的抗攻击能力。LCS4110C在-40℃~85℃温度范围内始终保持稳定的加密性能，而某些竞品在高温环境下会出现随机数熵值下降的问题。
2. 通信接口与电源管理实战
2.1 灵活通信方案配置
LCS4110C支持三种典型连接方式：
- 标准UART模式：最稳定的连接方案，建议在EMC环境复杂的工业场景使用
- 单线模拟UART：节省IO资源，适合引脚受限的可穿戴设备
- ISO7816智能卡接口：兼容金融级安全标准
通信协议栈采用分层设计：
code复制应用层
└── T=0传输协议（ISO7816-3）
└── 物理层（UART/单线通信）
我们在智能锁项目中采用单线通信方案，通过示波器抓取的信号波形显示，芯片在5MHz时钟下能稳定维持115200bps的通信速率，误码率低于10^-6。
2.2 低功耗优化技巧
芯片的功耗管理有几个实用特性：

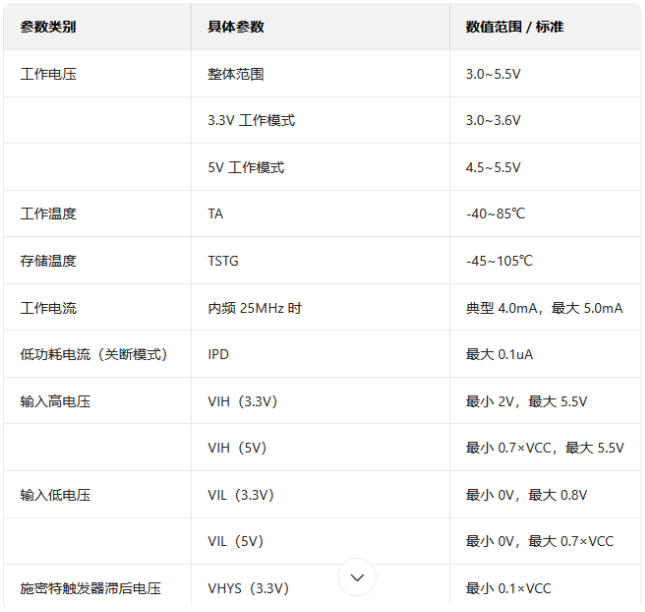

- 动态电压调节：3.0V-5.5V宽电压输入，内部LDO自动调节
- 多级休眠模式：
- 主动模式：5mA@25MHz
- 待机模式：50μA（保持RAM数据）
- 深度休眠：0.1μA（仅维持RTC）
实测在NB-IoT模组中，通过合理设置休眠策略（每15分钟唤醒一次），整机平均电流可控制在120μA以下。这里分享一个省电技巧：在进入深度休眠前，建议先关闭CRC硬件模块，可额外节省约20μA电流。
3. 典型应用电路设计
3.1 硬件参考设计
推荐电路包含三个关键部分：
- 电源滤波：采用π型滤波电路（10μF+100nF组合），能有效抑制高频噪声
- 时钟电路：
- 低成本方案：12MHz晶体+22pF负载电容
- 高精度需求：有源晶振（±10ppm）
- ESD防护：TVS二极管阵列（如SRV05-4）可提供8000V接触放电保护
3.2 PCB布局要点
根据多个项目经验，总结以下设计规范：
- 加密芯片应放置在远离高频信号线（如WiFi天线）的区域
- 电源走线宽度不小于15mil，且优先采用铺铜方式
- 晶振电路下方必须设置接地屏蔽层
- 保留测试点：SWDIO、SWCLK、UART_TX
在智能水表项目中，最初因将芯片靠近2.4GHz射频模块导致通信异常，后来通过调整布局并将地平面分割后问题解决。
4. 开发实战与问题排查
4.1 开发环境搭建
推荐工具链配置：
- 编译器：Keil MDK（AC6编译器）
- 调试器：J-Link EDU
- 开发库：提供标准CMSIS接口层
初始化代码示例：
c复制void LCS4110C_Init(void)
{
// 时钟配置
CLK->CR |= 0x01; // 使能内部HSI时钟
// 串口初始化
UART->BRR = 0x1A1; // 115200@5MHz
UART->CR1 = 0x202C; // 使能收发和校验
// 安全模块使能
SEC->CR = 0xA55A0001; // 激活加密引擎
}
4.2 常见问题解决方案
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 通信超时 | 波特率偏差过大 | 检查时钟源精度，建议换用有源晶振 |
| 校验失败 | 字节序不匹配 | 添加__REV/__REV16指令转换数据 |
| 随机数重复 | 熵源未充分初始化 | 上电后延迟100ms再首次调用TRNG |
| 写操作失败 | 存储区块未擦除 | 先执行SECTOR_ERASE命令 |
最近在电梯控制器项目中遇到一个典型案例：芯片偶尔出现死机现象。最终发现是电源轨上的100mV纹波导致，通过在VCC引脚添加47μF钽电容后问题彻底解决。
5. 安全方案设计建议
5.1 多层次防护架构
建议采用"3+2"安全模型：
- 三层防护：
- 硬件级：芯片内置的安全机制
- 协议级：自定义的挑战-响应协议
- 应用级：关键数据二次加密
- 双重验证：
- 设备身份认证（基于ECDSA）
- 运行时完整性校验（CRC32）
在共享充电宝项目中，我们采用这种架构成功通过PCI PTS 4.0认证。具体实现时，每个交易包都包含动态生成的会话密钥，有效防止重放攻击。
5.2 固件更新安全策略
安全OTA升级方案要点：
- 使用分段签名（每4KB一个签名块）
- 升级包采用AES-256-CBC加密
- 加入防回滚计数器
- 最终验证阶段校验芯片唯一ID
实际部署时发现一个细节问题：直接擦除整个程序区会导致看门狗超时。后来改为分页擦除（每次512字节），并在擦除间隙喂狗，升级成功率提升到100%。
经过半年多的实际项目验证，LCS4110C在稳定性、安全性和性价比方面都表现出色。特别是在-40℃低温环境下，其加密性能几乎没有衰减，这对北方户外设备来说至关重要。对于正在选型的工程师，建议重点评估芯片的真随机数质量和抗干扰能力，这两个指标往往决定了最终产品的安全等级。
