1. 项目概述
这个智能温控流水灯项目是我最近完成的一个嵌入式系统设计，它能够根据环境温度自动切换三种不同的LED灯效模式。作为一名电子工程师，我一直对单片机在智能控制领域的应用很感兴趣，这个项目正好结合了温度传感和灯光控制两个实用功能。
系统采用STM32F103C8T6作为主控芯片，通过DS18B20温度传感器采集环境温度，然后根据预设的温度阈值控制三种不同排列方式的LED灯（心形、矩形和一字型）。当温度高于35℃时，心形LED灯会以全亮全灭的方式闪烁；温度在25-35℃之间时，矩形LED灯会闪烁；温度低于25℃时，一字型LED灯会以流水灯的形式循环点亮。
2. 硬件设计与选型
2.1 主控芯片选择
在项目初期，我对比了几种常见的单片机型号，最终选择了STM32F103C8T6这款Cortex-M3内核的32位微控制器。相比传统的51单片机，STM32具有以下优势：
- 性能更强：72MHz主频，处理速度远超8位单片机
- 外设丰富：内置多个定时器、ADC、USART等接口
- 开发便捷：支持标准库和HAL库，代码可移植性好
- 成本合理：虽然比51单片机略贵，但性价比很高
提示：对于初学者来说，STM32的学习曲线比51单片机稍陡峭，但其强大的功能和丰富的资源值得投入时间学习。
2.2 最小系统设计
STM32最小系统是项目的基础，必须确保其稳定可靠。我的设计包含以下几个关键部分：

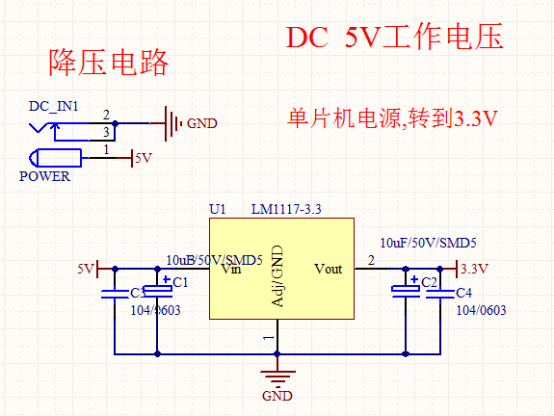

2.2.1 电源电路
电源部分采用AMS1117-3.3V稳压芯片，将输入的5V电压转换为STM32工作所需的3.3V。电路设计时需要注意：
- 输入输出端都要加滤波电容（我用了10μF电解电容和0.1μF陶瓷电容）
- 布线时电源线要尽量宽，减少压降
- 在电源入口处加入一个LED指示灯，方便观察供电状态
2.2.2 复位电路
复位电路采用经典的RC复位设计，使用10kΩ电阻和0.1μF电容组成。这个简单的电路能确保单片机上电时可靠复位，同时在需要时可以通过按钮手动复位。
2.2.3 时钟电路
STM32支持内部和外部时钟源。为了获得更稳定的性能，我选择了8MHz的外部晶振，并搭配两个22pF的负载电容。在PCB布局时，晶振要尽量靠近单片机引脚，走线要短且对称。
2.3 温度传感器选型
温度检测部分我对比了几种常见方案：
- DS18B20：单总线数字输出，精度±0.5℃，无需校准
- DHT11：温湿度一体，但温度精度较低（±2℃）
- NTC热敏电阻：成本低但需要ADC和校准
最终选择了DS18B20，因为它具有以下优点：
- 数字输出，抗干扰能力强
- 精度满足项目需求
- 单总线接口，节省IO资源
- 防水型号可选，适用更多场景
2.4 LED驱动电路
LED驱动部分需要考虑电流限制和驱动能力。STM32的GPIO引脚最大可输出8mA电流，对于普通LED已经足够。我的设计要点：
- 每个LED串联220Ω限流电阻
- 采用共阳极接法，单片机控制阴极
- 三种灯型分别使用不同的GPIO端口控制
- 在PCB上精心布局，使三种灯型的排列美观
3. 软件设计与实现
3.1 开发环境搭建
项目使用Keil MDK作为开发环境，配置步骤如下：
- 安装Keil MDK和STM32支持包
- 新建工程，选择正确的芯片型号（STM32F103C8）
- 配置工程选项，设置正确的晶振频率和调试接口
- 添加必要的库文件（标准外设库或HAL库）
注意：初次使用Keil开发STM32时，容易忘记安装对应的Device Family Pack，这会导致无法选择正确的芯片型号。
3.2 GPIO配置
STM32的GPIO功能强大但配置也相对复杂。以控制LED的GPIO为例，配置代码如下：
c复制void LED_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
// 开启GPIO时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB, ENABLE);
// 配置LED引脚为推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2; // 心形灯控制引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 其他灯型的GPIO配置类似
// ...
}
3.3 温度采集实现
DS18B20的驱动程序需要实现单总线协议，关键函数包括：
- 总线复位和存在检测
- 写时序（写0和写1）
- 读时序
- 温度转换命令发送
- 温度数据读取
以下是读取温度的核心代码片段：
c复制float DS18B20_GetTemp(void)
{
uint8_t tempL, tempH;
int16_t temp;
float temperature;
DS18B20_Reset();
DS18B20_Check();
DS18B20_WriteByte(0xCC); // 跳过ROM
DS18B20_WriteByte(0x44); // 启动温度转换
Delay_ms(750); // 等待转换完成
DS18B20_Reset();
DS18B20_Check();
DS18B20_WriteByte(0xCC); // 跳过ROM
DS18B20_WriteByte(0xBE); // 读取暂存器
tempL = DS18B20_ReadByte(); // 读取低字节
tempH = DS18B20_ReadByte(); // 读取高字节
temp = (tempH << 8) | tempL;
temperature = temp * 0.0625; // 转换温度值
return temperature;
}
3.4 灯效控制逻辑
根据温度控制不同灯效的核心逻辑如下：
c复制void LED_Control(float temp)
{
if(temp > 35.0) {
// 心形灯闪烁模式
HeartLED_On(); // 心形灯全亮
Delay_ms(1000);
HeartLED_Off(); // 心形灯全灭
Delay_ms(1000);
}
else if(temp >= 25.0 && temp <= 35.0) {
// 矩形灯闪烁模式
RectLED_On(); // 矩形灯全亮
Delay_ms(1000);
RectLED_Off(); // 矩形灯全灭
Delay_ms(1000);
}
else {
// 一字型流水灯模式
for(int i=0; i<8; i++) {
LineLED_On(i); // 点亮第i个LED
Delay_ms(1000);
LineLED_Off(i); // 熄灭第i个LED
}
}
}
4. 系统调试与优化
4.1 常见问题与解决
在实际开发过程中，我遇到了几个典型问题：
-
DS18B20无法正常读取温度
- 原因：单总线时序不准确
- 解决：使用示波器观察波形，调整延时函数
- 经验：单总线器件对时序要求严格，微秒级延时要精确
-
LED灯亮度不一致
- 原因：不同颜色LED正向压降不同
- 解决：为不同LED调整限流电阻值
- 经验：红色LED通常用220Ω，蓝色/白色LED用150Ω
-
系统偶尔死机
- 原因：电源不稳定
- 解决：在电源输入端增加大容量电解电容
- 经验：数字电路电源滤波很重要，至少100μF+0.1μF组合
4.2 性能优化技巧
通过实践，我总结出几个优化系统性能的技巧：
-
降低功耗
- 在温度采样间隔期间让MCU进入低功耗模式
- 使用PWM调节LED亮度，既省电又保护LED
-
提高响应速度
- 将温度采样和LED控制放在中断中处理
- 使用DMA传输数据，减轻CPU负担
-
增强稳定性
- 添加看门狗定时器，防止程序跑飞
- 对温度数据进行滑动平均滤波，消除突变值
5. 项目扩展与改进
这个基础项目还有很大的改进空间，以下是我想到的几个扩展方向：
-
增加无线控制功能
- 添加蓝牙模块（如HC-05），实现手机APP控制
- 或者使用WiFi模块（ESP8266）接入物联网平台
-
完善用户界面
- 增加OLED显示屏，实时显示温度和模式
- 添加按键，允许手动调整温度阈值
-
增强灯光效果
- 采用RGB LED，实现彩色灯光变换
- 使用PWM实现灯光渐变效果，更加美观
-
多传感器融合
- 增加光照传感器，实现自动亮度调节
- 添加人体感应，无人时自动关闭灯光
在实际开发这个项目的过程中，我深刻体会到嵌入式系统设计的乐趣和挑战。从硬件选型到软件调试，每个环节都需要仔细思考和反复验证。特别是时序控制部分，示波器成为了我最得力的调试工具。建议初学者在做类似项目时，一定要有耐心，遇到问题要系统地排查，从电源、时钟、复位这些基础环节开始检查。
