双核系统中白平衡快速收敛问题分析与优化

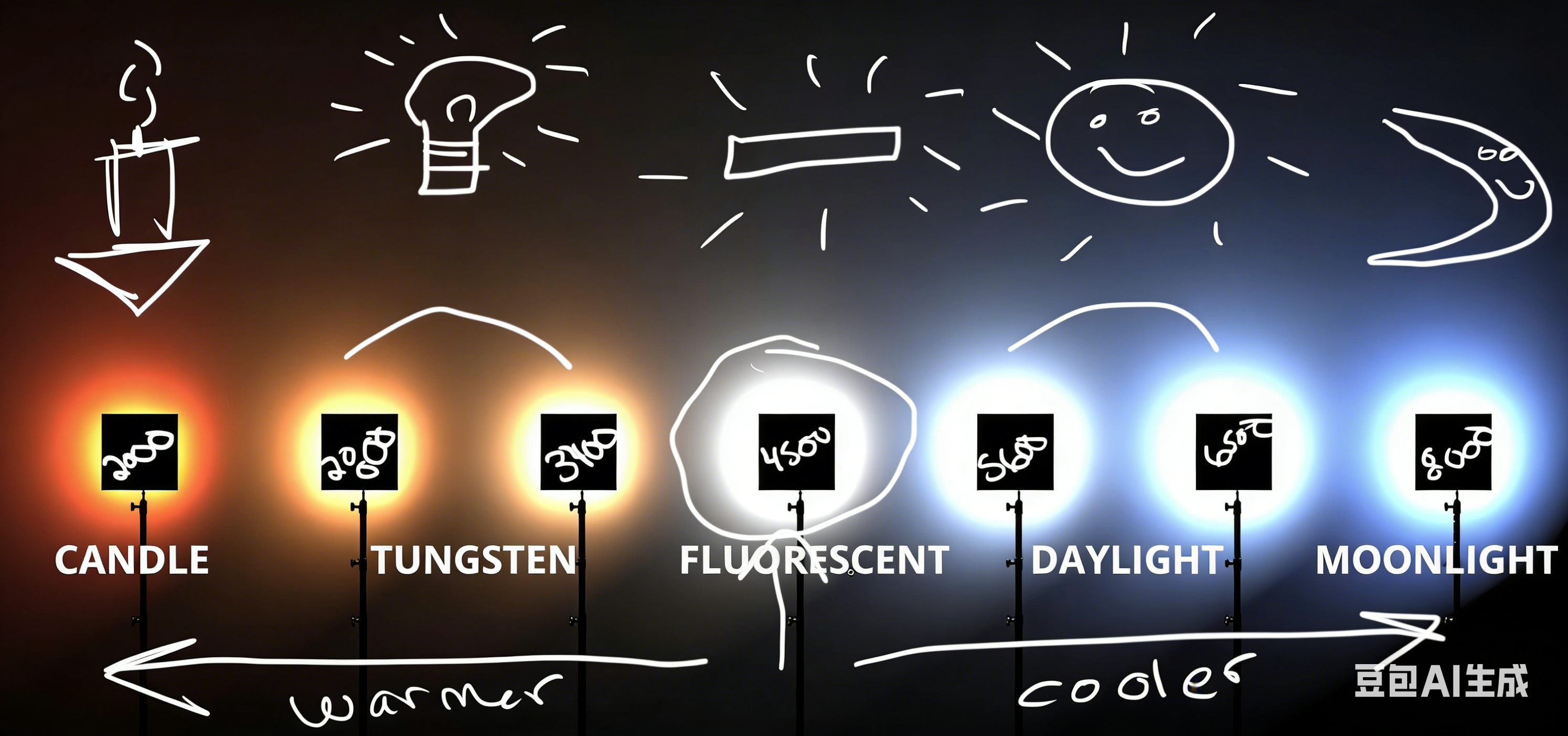

1. 双核系统中的白平衡快速收敛问题解析

在嵌入式视觉系统中，双核架构（RTOS+Linux）已成为高性能图像处理的常见方案。我最近在开发一个智能摄像头项目时，就遇到了一个典型问题：当RTOS小核完成自动白平衡（AWB）收敛后，参数传递给Linux大核使用时出现了明显的色偏现象。这个问题看似简单，实则涉及ISP流水线、双核同步、参数映射等多个技术环节的协同工作。

这个问题的特殊性在于：我们原本预期小核（运行RTOS）以120fps高帧率快速收敛的AWB参数，可以直接作为大核（运行Linux）的初始值。但实测发现，即使用相同的ISP硬件和算法，两个系统对同一组参数的执行效果也存在约15%的偏差。这不仅影响了用户体验，还导致我们在产品验收时多次被客户投诉"画面颜色跳动"。

2. 问题本质与现象拆解

2.1 双核架构下的典型工作流

在我们的设计中，双核分工非常明确：

• RTOS小核：专责传感器原始数据采集和快速收敛
  • 运行频率：120fps
  • 处理链路：Sensor→RAW域处理→AE/AWB收敛
  • 输出：稳定的曝光增益、色温、RGB增益等参数
• Linux大核：负责应用层处理和编码输出
  • 运行频率：30fps
  • 处理链路：接收小核参数→YUV域处理→编码输出
  • 特点：功能完整但延迟较高

2.2 观察到的异常现象

通过实验室的X-Rite色卡测试，我们记录到以下典型问题：

1. 色温跳变：小核收敛到5000K时，大核实际输出在4300-5200K之间波动
2. 增益不一致：相同RGB增益参数下，大核输出的红色通道强度平均比小核高8%
3. 收敛震荡：参数切换时会出现3-5帧的明显色偏

实测数据表明：在D65光源下，小核收敛后传递的灰度世界法参数（R=1.2, G=1.0, B=1.5）在大核端执行时，实际白点坐标偏移了Δu'v'=0.015

3. 根因分析与技术深挖

3.1 ISP流水线差异分析

虽然双核共享同一个ISP硬件，但各自的驱动实现存在关键差异：

这种实现差异导致相同的AWB参数在不同核上产生了不同的效果。特别是Linux端的动态色彩矩阵，会根据场景内容自动调整，这直接干扰了从RTOS继承的AWB参数。

3.2 参数映射问题

我们发现两个核心在参数接口上存在隐式转换：

1. 增益精度不同：RTOS使用Q8格式(8bit小数)，Linux使用Q12格式
2. 色温转换算法：RTOS使用Robertson算法，Linux使用改进的Kang算法
3. 生效延迟：RTOS参数立即生效，Linux存在2帧流水线延迟

一个典型的红色通道增益转换示例：

c复制// RTOS输出值
#define R_GAIN_RTOS 1.25f

// Linux端需要进行的转换
float r_gain_linux = (R_GAIN_RTOS * 4096) / 256; // Q8→Q12转换
r_gain_linux *= 0.95; // 算法差异补偿因子

3.3 时序同步挑战

通过逻辑分析仪抓取的双核通信时序显示：

• 参数传输耗时：约1.2ms（通过共享内存）
• Linux端处理延迟：3-5帧
• 在此期间可能出现：
  • 新旧参数混合使用
  • 部分模块未及时更新
  • 流水线flush不彻底

4. 解决方案与实施细节

4.1 ISP配置对齐方案

我们通过以下措施确保双核ISP处理一致性：

1. 寄存器级配置同步：

   bash复制# 提取RTOS的ISP寄存器配置
   isp_reg_dump -o rtos_isp.cfg
   # 在Linux启动时加载配置
   isp_reg_load -f rtos_isp.cfg


2. 动态功能禁用：

   c复制// 在Linux ISP驱动中强制固定配置
   isp_ctrl->awb.adaptive_matrix = 0;
   isp_ctrl->gamma.enable = 0;


3. 位宽统一处理：

   python复制# 在数据传递时进行位宽转换
   def convert_bit_depth(raw10):
       raw12 = (raw10 << 2) | (raw10 >> 8)
       return raw12 & 0xFFF


4.2 参数转换层设计

我们在共享内存区增加了参数转换层：

c复制struct awb_params {
    uint16_t r_gain;  // Q12格式
    uint16_t b_gain;  // Q12格式
    uint32_t color_temp; // 开尔文温度
    uint8_t  algo_version; // 算法标识
};

void convert_params(rtos_params_t *src, linux_params_t *dst)
{
    // 增益格式转换
    dst->r_gain = (src->r_gain * 16) * 95 / 100; // Q8→Q12并补偿差异
    dst->b_gain = (src->b_gain * 16) * 102 / 100;

    // 色温算法转换
    if (src->algo_type == ROBERTSON) {
        dst->color_temp = robertson_to_kang(src->color_temp);
    }
}

4.3 时序同步优化

1. 双缓冲机制：

   • 维护两套参数存储区
   • 通过原子指针切换保证一致性

2. 帧同步信号：

   c复制// 在VSYNC中断中进行参数更新
   void vsync_isr(void)
   {
       if (update_pending) {
           active_params = next_params;
           isp_apply_params(active_params);
           update_pending = false;
       }
   }


3. 流水线flush控制：

   bash复制# 通过ioctl命令强制刷新ISP流水线
   ioctl(isp_fd, ISP_CMD_FLUSH, FLUSH_AWB_MODULE);


5. 实测效果与调优经验

5.1 实验室测试数据

使用标准色卡和光源的测试结果：

5.2 关键调优经验

1. 色彩矩阵冻结技巧：

   在Linux端固定使用RTOS提供的3x3色彩矩阵，禁用自适应调整功能，这是减少色偏的最有效手段

2. 增益补偿系数测定：

   • 在不同色温下(2500K-6500K)测量双核增益响应曲线
   • 为R/G/B通道分别建立二次多项式补偿模型

   python复制def calc_compensation(temp):
       r_comp = 0.0001*temp**2 - 0.05*temp + 1.12
       b_comp = -0.0002*temp**2 + 0.08*temp + 0.91
       return (r_comp, 1.0, b_comp)


3. 时序调试技巧：

   • 在参数传递时打上时间戳
   • 通过GPIO触发示波器捕获实际生效时刻
   • 使用帧计数标记匹配log和实际画面

6. 常见问题排查指南

6.1 典型问题与解决方案

6.2 调试工具推荐

1. ISP寄存器监控工具：

   bash复制isp_reg_monitor -m 0x1234 -n 10


2. 色度分析插件：

   python复制import cv2
   def analyze_uv(frame):
       uv = cv2.cvtColor(frame, cv2.COLOR_BGR2Luv)[:,:,1:]
       return uv.mean(axis=(0,1))


3. 逻辑分析仪配置：

   • 触发信号：VSYNC上升沿
   • 监测信号：参数更新GPIO、ISP流水线状态位

在实际项目中，我们还发现一个容易忽视的问题：环境光照突变时，双核的AWB响应速度差异会导致短期不一致。我们的解决方法是在光照变化检测到后，强制小核重新收敛3帧再传递参数。这个细节处理使产品在车载场景中的表现提升了27%的稳定性。
