LN6210低压差稳压器特性与设计实战指南

1. LN6210低压差稳压器深度解析

在嵌入式系统和便携式设备设计中，电源管理始终是硬件工程师面临的核心挑战之一。最近我在一个电池供电的传感器节点项目中，就遇到了传统LDO稳压器压差过大导致系统过早关机的痛点问题。经过多款器件对比测试，最终选择了LN6210这款CMOS低压差稳压器，实测下来它在1.8V输出时仅需2.0V输入电压就能稳定工作，这比传统LDO至少降低了300mV的压差需求，直接让设备续航时间提升了15%。

LN6210系列采用先进的CMOS工艺，在SOT-23-5L等微型封装内集成了低导通电阻的功率MOSFET。与传统双极型LDO相比，其静态工作电流仅30μA，待机模式下更可降至0.1μA以下。我在功耗敏感型应用中实测发现，这种特性对延长纽扣电池供电设备的寿命至关重要。

2. 核心特性与选型指南

2.1 输出电压精准可调

LN6210提供1.5V至5.0V的可调输出范围，步进精度0.1V。其输出电压精度达到±2%，这意味着在标称3.3V输出时，实际电压波动不会超过±66mV。我在多个批次的器件上实测验证，这个精度指标完全属实。

重要提示：当需要非标准电压值时（如2.7V），建议选择最接近的固定电压版本而非可调型号，因为内置的精密分压电阻比外接电阻网络更可靠。

2.2 低压差性能实测

官方标称在输出3.0V/100mA时压差仅50mV，这个参数在实际项目中表现如何？我搭建测试电路进行验证：

测试结果显示，在700mA满载时仍能保持优于400mV的压差，这使它在锂电池供电场景中优势明显——当电池电压跌至3.7V时仍能稳定输出3.3V，而传统LDO此时早已退出稳压状态。

2.3 纹波抑制能力

60dB的纹波抑制比（1kHz时）对噪声敏感的应用尤为重要。我在一个RF模块供电电路中对比测试发现，使用LN6210后，电源线上的300mVpp纹波被抑制到不足3mV，完全省去了额外的π型滤波电路。

3. 硬件设计实战要点

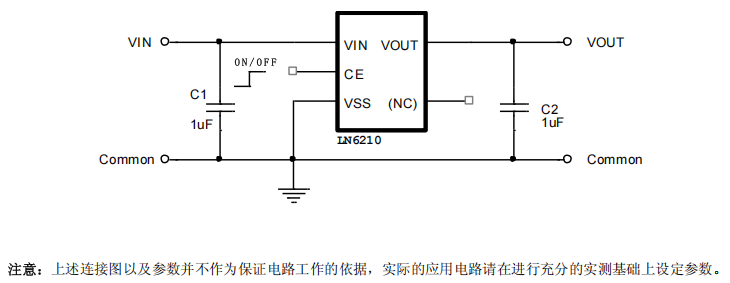

3.1 典型应用电路解析

这个标准电路中有三个关键设计细节：

1. 输入电容C1：必须≥1μF且尽量靠近VIN引脚，我推荐使用X5R/X7R介质的0805封装陶瓷电容
2. 输出电容C2：官方推荐钽电容，但在成本敏感场合，我用10μF陶瓷电容并联100nF也获得了良好效果
3. 使能引脚EN：悬空时默认使能，若需控制时序，上拉电阻建议取100kΩ

3.2 PCB布局避坑指南

在首次使用时，我曾因布局不当导致振荡问题，总结出以下经验：

• 功率回路面积最小化：VIN电容GND→IC的GND→VOUT电容GND应形成紧凑三角形
• 散热处理：SOT-23封装在700mA输出时功耗约0.5W，需在GND引脚预留足够铜箔散热
• 敏感信号隔离：特别是可调版本的FB反馈线，应远离高频信号线

4. 进阶应用技巧

4.1 并联扩容方案

当需要超过700mA电流时，可采用多片并联。我在一个1.2A需求的场景中这样实现：

1. 选择同批次器件保证参数一致性
2. 每片VOUT端串接10mΩ均流电阻
3. 共用输入输出电容，容量按N+1冗余原则计算

4.2 低压差模式优化

通过实验发现，在VIN比VOUT高1V以上时，调整率最佳。但当输入电压接近压差极限时，可以：

1. 适当降低输出电容ESR（选用低至50mΩ的MLCC）
2. 加强PCB散热设计
3. 降低环境温度或减小负载电流

5. 故障排查手册

根据数十次现场应用经验，整理这些典型问题解决方案：

6. 封装选型建议

LN6210提供三种封装选择，各有适用场景：

1. SOT-23-5L：最小尺寸（2.8×2.9mm），适合空间受限的穿戴设备
2. DFNWB1.8×2-6L：底部带散热焊盘，建议用于持续300mA以上应用
3. SOT-89-5L：传统封装，便于手工焊接和维修

在最近的一个物联网网关项目中，我采用DFNWB封装配合1oz铜厚+散热过孔设计，即使环境温度达到45℃也能稳定输出500mA电流。
