三阶线性自抗扰控制器(LADRC)原理与工程实现

1. 三阶线性自抗扰控制器核心原理剖析

线性自抗扰控制器（LADRC）作为韩京清教授提出的自抗扰控制技术简化版本，其核心思想是通过扩张状态观测器（ESO）实时估计并补偿系统内外扰动。三阶设计特别适合具有二阶动态特性的被控对象，比如常见的电机系统、飞行器姿态控制等工程场景。

1.1 扩张状态观测器工作机制

观测器的三阶设计对应着对系统总扰动的二阶动态特性建模。在代码实现中：

matlab复制z1 = z1 + h*(z2 - beta1*(z1 - e));
z2 = z2 + h*(z3 - beta2*(z1 - e) + b0*u);
z3 = z3 + h*(-beta3*(z1 - e));

这三个微分方程构成了完整的扰动观测系统。其中z1跟踪系统输出，z2跟踪输出微分，z3则专门用于估计总扰动。beta系数矩阵决定了观测器带宽，其取值遵循"黄金分割"原则——相邻状态变量增益呈5:10:10的比例关系。

关键提示：beta3的取值需要达到系统带宽的10倍立方量级，这是保证扰动快速估计的数学基础。例如当系统带宽w0=10rad/s时，beta3应设为10*10^3=10000左右。

1.2 非线性反馈的线性化处理

与传统自抗扰控制不同，线性版本采用固定增益组合：

matlab复制u = (v - z1 - z2)/b0;

这里b0代表系统控制增益的标称值。通过将z1（输出估计）和z2（微分估计）直接反馈，配合前馈指令v，构成了典型的二自由度控制结构。这种设计既保留了抗扰能力，又避免了非线性环节的调参复杂度。

2. Simulink模型实现细节

2.1 模块封装关键技术

优质的控制模块封装需要考虑工程实用性。本模型采用三层封装架构：

1. 最内层：S函数实现核心算法
2. 中间层：参数配置界面
3. 最外层：带保护标签的子系统

参数面板暴露的关键变量包括：

• 观测器带宽（beta1-beta3）
• 系统增益b0
• 采样时间h
• 输出限幅值

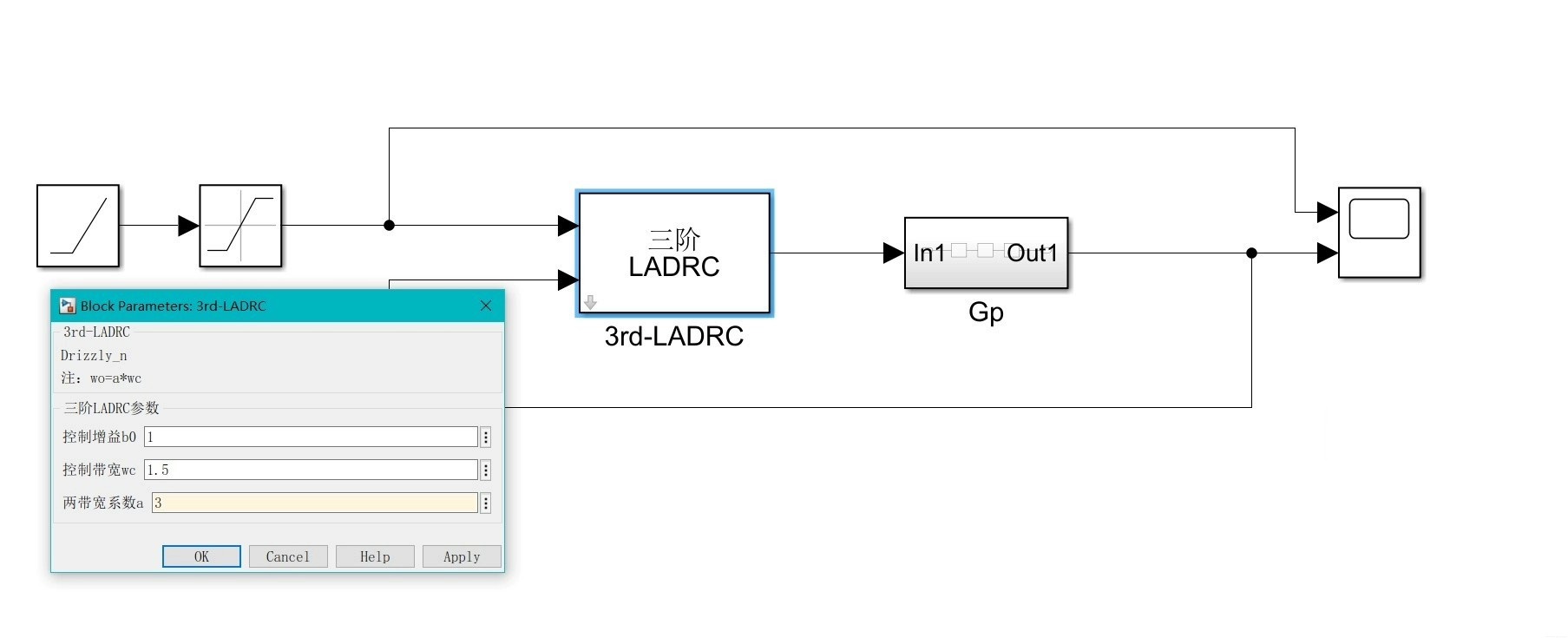

*图示：通过Mask Editor创建的友好参数界面
