1. 项目概述:工业设备通讯的硬核实战
去年在自动化产线改造项目中,我遇到了西门子S7-200 SMART PLC与安川V1000变频器的通讯需求。这种设备间的数据交互在工业现场再常见不过,但真正动手实现时才发现,手册上简简单单的"Modbus通讯"几个字背后,藏着无数可能让你加班到凌晨的坑。
Modbus作为工业领域最常用的通讯协议之一,虽然协议本身不算复杂,但不同厂商的设备实现细节千差万别。安川变频器的寄存器地址转换、数据格式处理、控制字组合等都有其特殊性,而西门子PLC的指令调用、数据存储方式也需要特别注意。本文将完整呈现从硬件接线到软件调试的全过程,包含那些你在官方文档里找不到的实战经验。
2. 硬件准备与接线规范
2.1 设备选型确认
在开始前,务必确认设备型号和固件版本:
- 西门子S7-200 SMART CPU型号:ST30(固件V2.4)
- 安川V1000变频器型号:CIMR-VU2A0007BAA(固件版本2.01)
重要提示:不同固件版本的寄存器地址可能有所调整,建议先通过变频器面板查看实际版本。
2.2 RS485接线细节
Modbus RTU通讯采用RS485接口,接线质量直接影响通讯稳定性:
- 使用屏蔽双绞线(AWG22规格)
- PLC端接线:
- 端口:SB CM(3号端子为DA,8号端子为DB)
- 终端电阻:S7-200 SMART内置120Ω终端电阻(通过SB开关设置)
- 变频器端接线:
- 控制板端子:S+(DA)、S-(DB)
- 屏蔽层单端接地(接变频器接地端子)

血泪教训:曾因DA/DB接反导致通讯时断时续,指示灯疯狂闪烁像迪厅灯光。正确的线序应该是PLC的DA接变频器S+,DB接S-。
3. 通讯基础配置
3.1 变频器参数设置
通过变频器面板设置以下关键参数:
code复制H5-01 = 1 // 通讯站号1
H5-02 = 0 // 波特率9600bps
H5-03 = 0 // 无校验
H5-04 = 2 // 通讯超时2s
H5-05 = 1 // Modbus-RTU模式
H5-09 = 1 // 通讯运行指令使能
3.2 PLC端口初始化
S7-200 SMART使用Port0进行Modbus通讯,初始化代码如下:
stl复制// 网络1:端口初始化
LD SM0.1 // 首次扫描周期
MOVB 9, SMB30 // 通讯参数:9600bps,无校验,8数据位,1停止位
MOVB 1, VB100 // 从站地址存储到VB100
MOVB 3, VB101 // 功能码存储区(03读/06写)
MOVW 16#FFFF, VW102 // 超时设置65535ms
关键点解析:
- SMB30寄存器:控制通讯端口参数
- 值9对应二进制1001,即9600bps+无校验
- 超时设置建议最大值,避免频繁超时
4. 核心功能实现
4.1 变频器启停控制

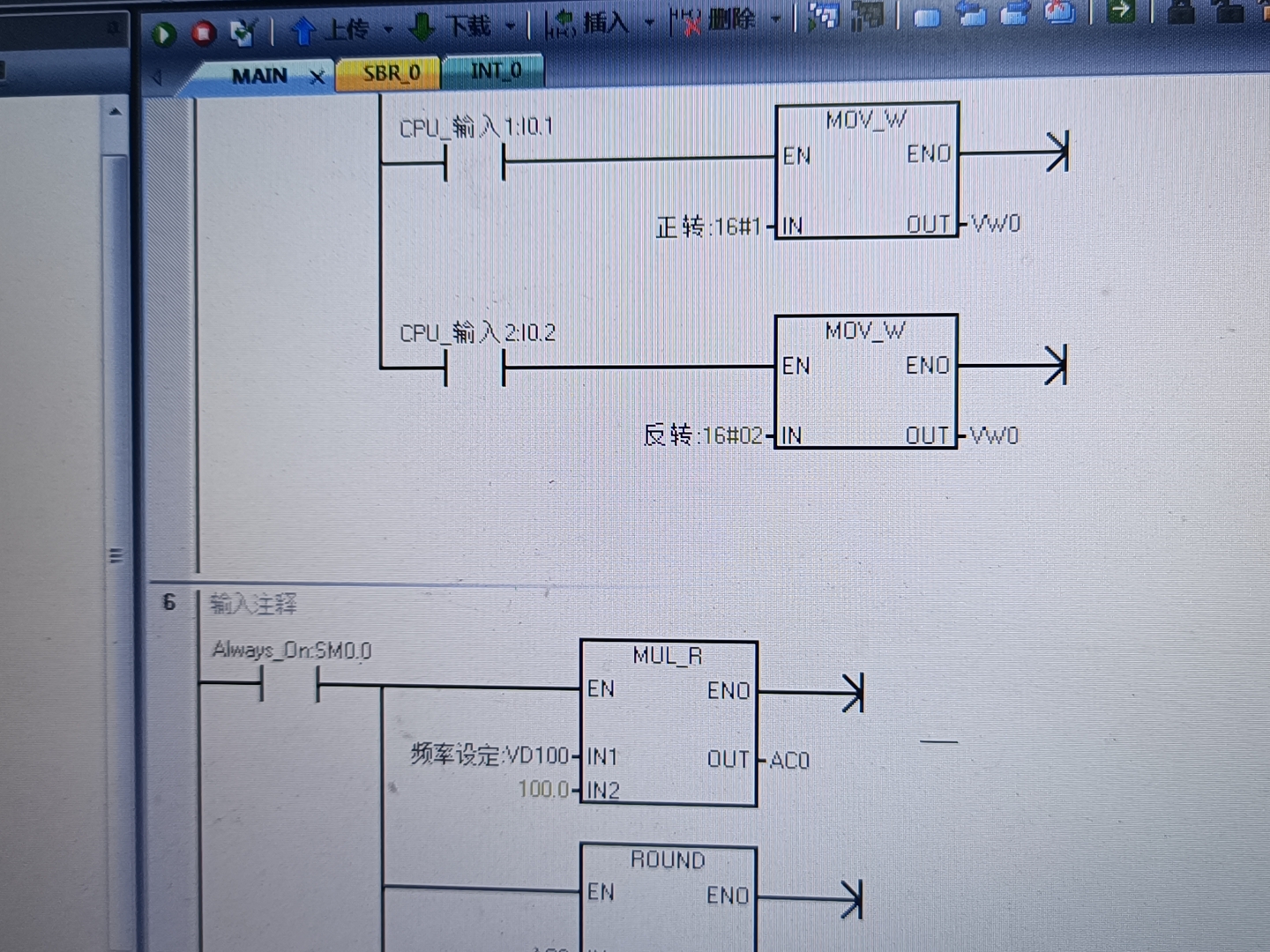

安川变频器的运行控制通过控制字实现,典型控制指令如下:
stl复制// 网络2:正转控制
LD I0.0 // 正转按钮输入
EU // 上升沿触发
MOVW 16#047F, VW200 // 控制字(正转指令)
MOVW 0, VW202 // 目标频率地址(需转换)
MOVR 50.0, VD204 // 设置频率50.0Hz
CALL MBUS_CTRL:SBR1 // 调用写寄存器指令
控制字解析(16#047F):
- 04:控制命令头
- 7F:正转运行指令
- bit0~bit6:速度指令来源(7F表示通讯给定)
- bit7:正转指令(1有效)
实测发现:控制字写入后需延时500ms再进行其他操作,否则容易导致指令丢失。
4.2 运行状态读取
状态监测程序需要读取多个寄存器:
stl复制// 网络3:状态读取
LD SM0.0 // 始终执行
MOVW 16#0400, VW300 // 状态字起始地址
MOVW 3, VW302 // 读取3个寄存器
CALL MBUS_MSG:SBR2 // 调用读指令
MOVW &VB400, VW310 // 状态字存储位置
MOVW &VB402, VW312 // 输出电压(需/10)
MOVW &VB404, VW314 // 输出电流(需/10)
状态字关键位解析:
- bit10:运行中标志(1=运行)
- bit11:故障状态(1=故障)
- bit12:频率到达标志
- bit13:零速状态
4.3 频率设定技巧
频率设定需特别注意数据格式:
stl复制// 网络4:频率设定
LD I0.2 // 频率设定使能
MOVW 16#0402, VW220 // 频率设定地址
MOVR 30.0, VD222 // 32位浮点频率值
CALL MBUS_CTRL:SBR1 // 写入寄存器
频率设定要点:
- 安川使用IEEE754标准的32位浮点数表示频率
- 必须使用MOVR指令传送实数
- 实际频率范围需在变频器参数A1-02设定的范围内
5. 故障排查与调试技巧
5.1 常见问题速查表
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 通讯超时 | 接线错误/波特率不匹配 | 检查DA/DB线序,确认H5-02参数 |
| 控制无响应 | 控制字格式错误 | 确认16#047F(正转)/16#0C7F(反转) |
| 频率显示异常 | 数据类型错误 | 改用浮点数格式写入 |
| 随机通讯中断 | 终端电阻未启用 | 激活PLC端终端电阻 |
5.2 调试工具推荐
- 安川DriveWizard:
- 可监控实时通讯数据
- 支持寄存器地址查询
- Modbus Poll:
- 报文级调试工具
- 支持数据格式转换显示
- 万用表:
- 测量RS485线路电压(AB线间应有2-6V压差)
5.3 稳定性优化建议
- 程序优化:
- 添加通讯心跳检测(定时读取固定寄存器)
- 重要控制指令增加重试机制
- 硬件改进:
- 增加RS485隔离器(推荐ADI的ADM2483)
- 长距离通讯时增加中继器
- 参数调整:
- 适当降低波特率(长距离时改用4800bps)
- 调整变频器参数H5-04(通讯超时)
6. 进阶应用扩展
6.1 多变频器组网
当需要控制多个变频器时:
- 设置不同站号(H5-01参数)
- PLC程序采用轮询方式:
stl复制// 网络5:轮询控制 LD SM0.5 // 秒脉冲 EU INCB VB100 // 站号递增 MOVB VB100, VB110 // 当前站号 CALL SBR3 // 执行控制逻辑
6.2 与HMI集成
在WinCC Flexible中配置变量:
- 创建DB块映射关键参数:
- 运行状态(MW10)
- 设定频率(MD20)
- 输出电流(MW30)
- HMI直接绑定PLC变量:
- 避免HMI直接访问变频器
- 减轻通讯负荷
6.3 安全注意事项
- 急停电路必须独立:
- 不能仅依赖Modbus通讯
- 建议使用硬线连接安全回路
- 故障处理优先级:
- 通讯故障应触发设备安全状态
- 设置看门狗定时器监测通讯
经过三天三夜的调试,当看到电机按照预设曲线平稳运行时,那种成就感确实令人振奋。特别提醒:在最终验收前,务必进行至少72小时连续运行测试,模拟现场工况。我曾遇到过一个诡异问题——每天下午3点准时出现通讯中断,最后发现是附近大功率设备启停造成的干扰。工业现场的环境复杂性,永远会给你"惊喜"。
